Apa perbedaan antara pusat permesinan horizontal dan vertikal?

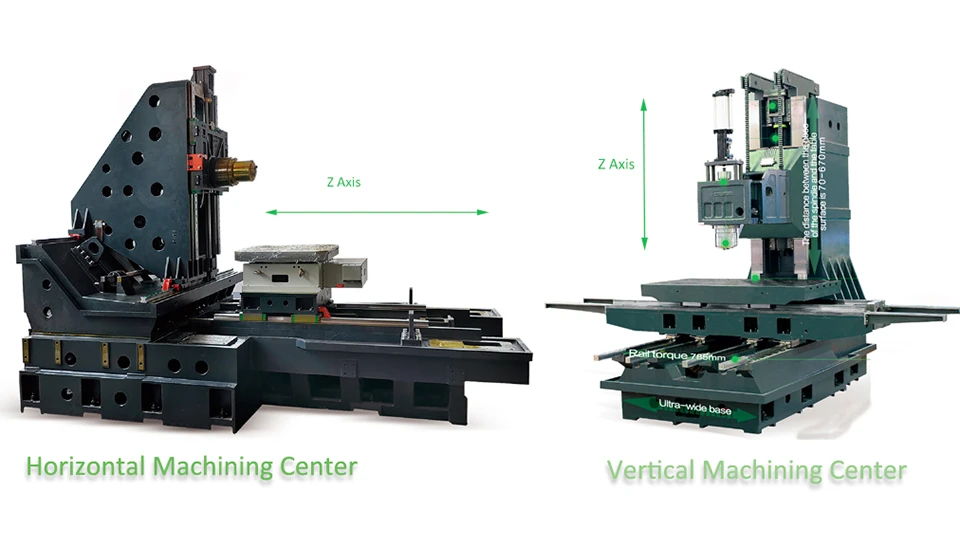

Dalam lanskap kompetitif manufaktur modern, memilih peralatan CNC yang tepat adalah landasan profitabilitas dan presisi. Bagi pemilik bengkel mesin dan manajer produksi, perdebatan sering kali bermuara pada satu keputusan kritis: Vertical Machining Center (VMC) vs. Horizontal Machining Center (HMC).

Meskipun kedua platform menggunakan alat potong putar untuk menghilangkan material dari benda kerja, desain strukturalnya menentukan kemampuan yang berbeda secara signifikan. Memahami perbedaan mendalam antara teknologi VMC dan HMC sangat penting untuk mengoptimalkan waktu siklus, memaksimalkan ROI, dan meningkatkan skala solusi manufaktur Anda.

Berikut adalah perbandingan profesional dan mendalam dari pusat permesinan CNC vertikal dan horizontal untuk membantu Anda melakukan investasi yang tepat.

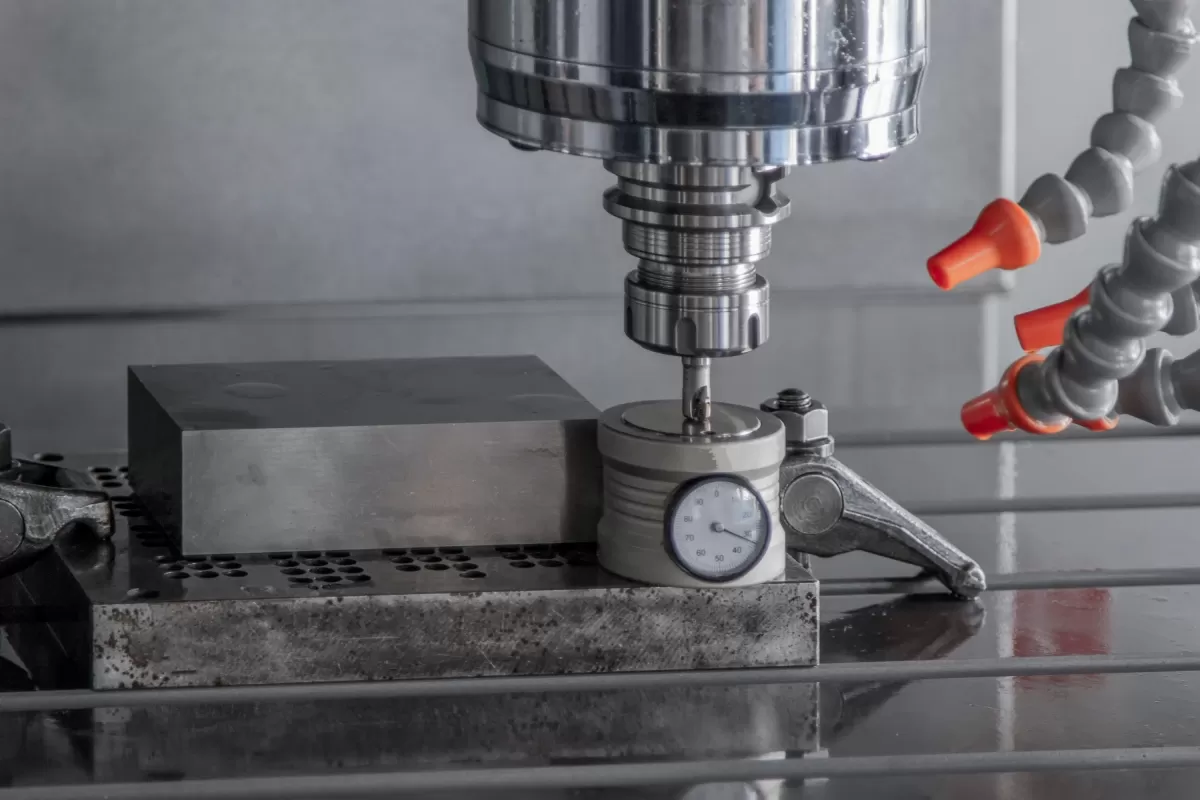

Apa itu Vertical Machining Center (VMC)?

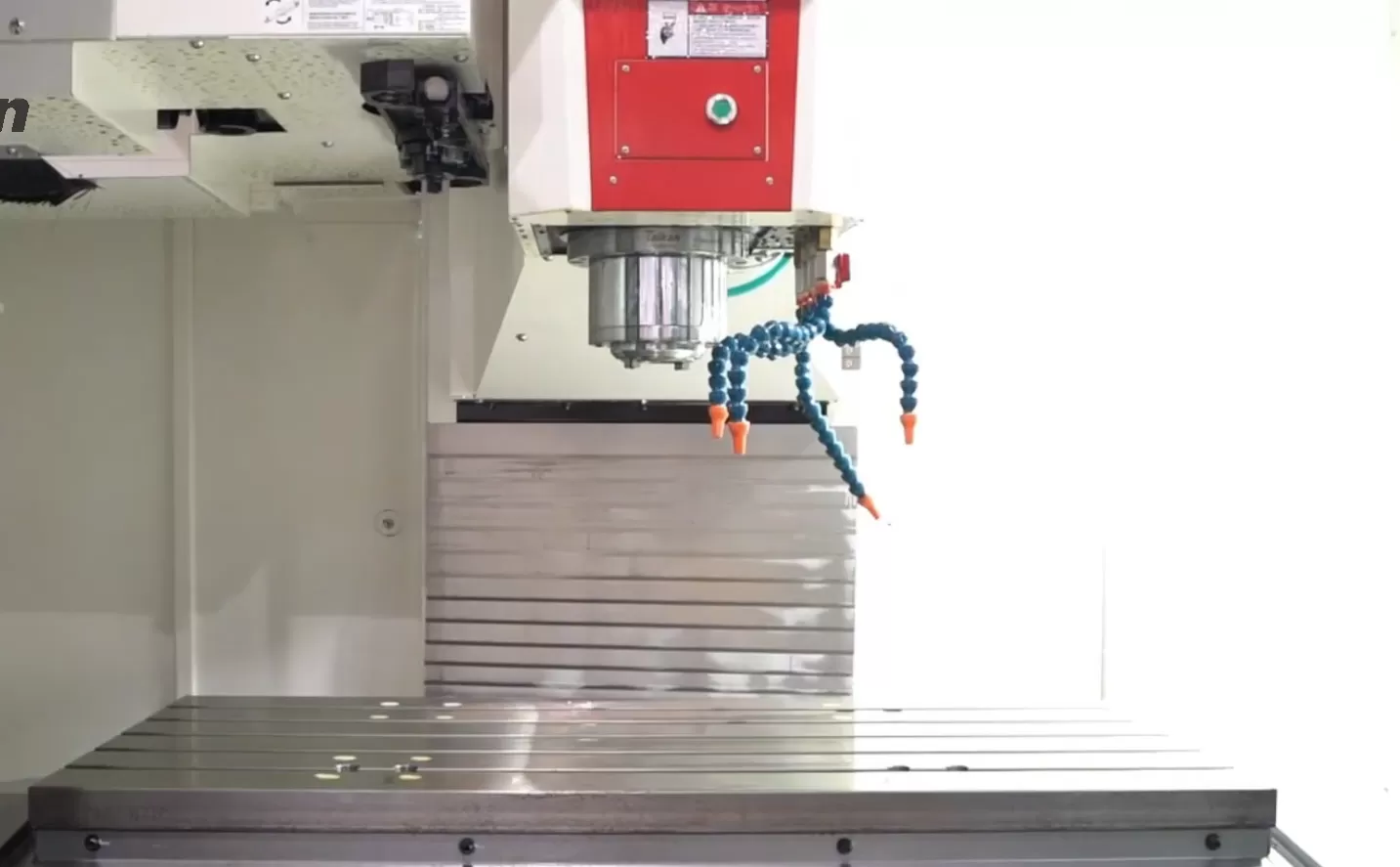

SebuahVertical Machining Center(VMC) memiliki sumbu spindel yang berorientasi vertikal. Alat pemotong menjangkau dari atas untuk mengefrais permukaan atas benda kerja, yang biasanya dipasang pada meja kerja standar.

Terbaik untuk: Komponen datar, pekerjaan pelat, rongga cetakan, dan operasi pemesinan satu sisi.

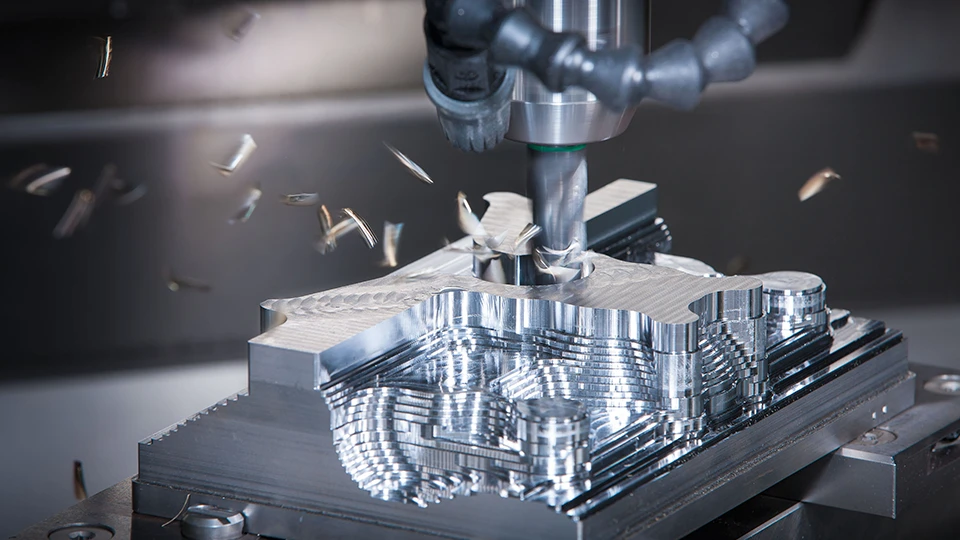

Keunggulan Utama VMC

• Kemudahan Pengaturan dan Pengoperasian: Karena spindel diposisikan di atas meja, operator memiliki pandangan yang jelas dan tidak terhalang terhadap aksi pemotongan. Hal ini membuat VMC sangat intuitif untuk pengaturan, pemecahan masalah, dan desain fixture khusus.

• Investasi Awal Lebih Rendah: VMC secara struktural kurang kompleks dibandingkan dengan mesin horizontal, sehingga pengeluaran modal di awal jauh lebih rendah.

• Tapak yang Ringkas: Umumnya, mesin CNC vertikal mengonsumsi lebih sedikit ruang lantai, menjadikannya ideal untuk bengkel job shop dengan luas terbatas.

• Keserbagunaan dalam Produksi Jangka Pendek: Sangat baik untuk produksi campuran tinggi, volume rendah, dan prototyping cepat.

Keterbatasan VMC

• Evakuasi Chip yang Buruk: Gravitasi bekerja melawan VMC. Chip cenderung menggenang di rongga dalam, yang dapat menyebabkan pemotongan ulang, keausan alat yang dipercepat, dan hasil akhir permukaan yang buruk jika tidak dikelola dengan pendingin bertekanan tinggi.

• Pemesinan Multi-Sisi Terbatas: Pemesinan beberapa sisi komponen biasanya memerlukan reposisi manual (membalik komponen), meningkatkan risiko akumulasi toleransi dan menambah waktu non-produktif.

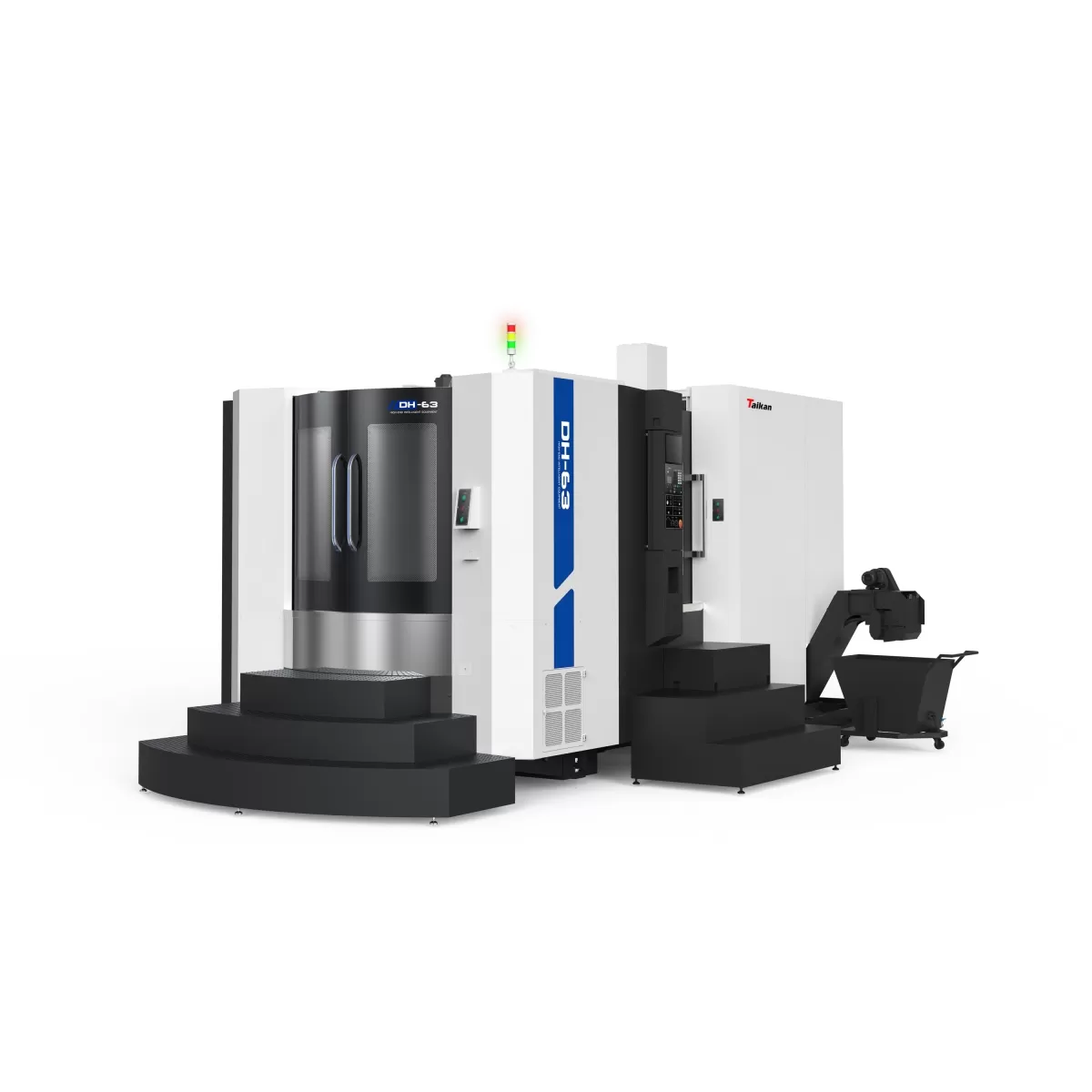

Apa itu Horizontal Machining Center (HMC)?

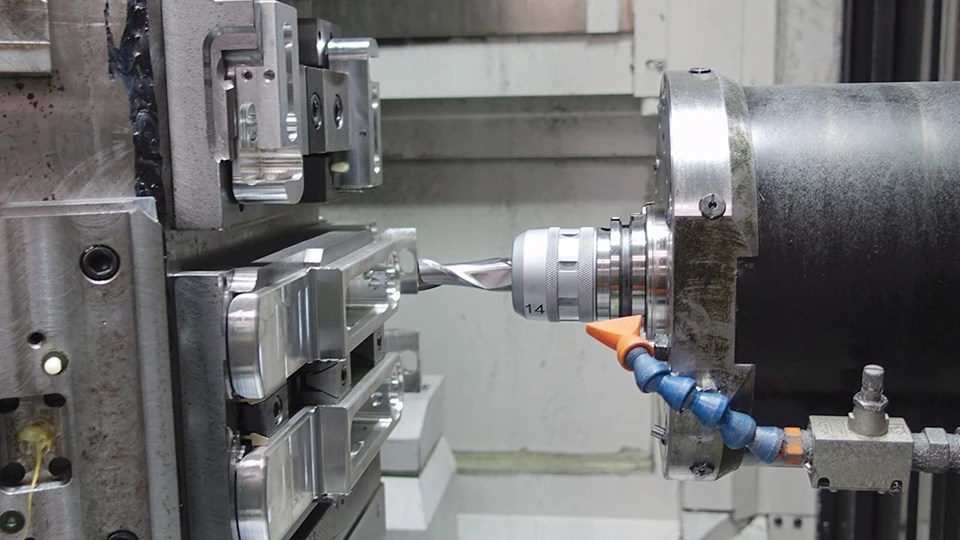

SebuahHorizontal Machining Center(HMC) menggunakan sumbu spindel berorientasi horizontal sejajar dengan lantai. HMC dirancang untuk produksi volume tinggi tugas berat dan biasanya dilengkapi dengan Pengganti Palet Otomatis (APC) terintegrasi dan meja putar (sumbu-B).

Terbaik untuk: Komponen kotak yang rumit, penghilangan material berat, dan produksi kontinu volume tinggi.

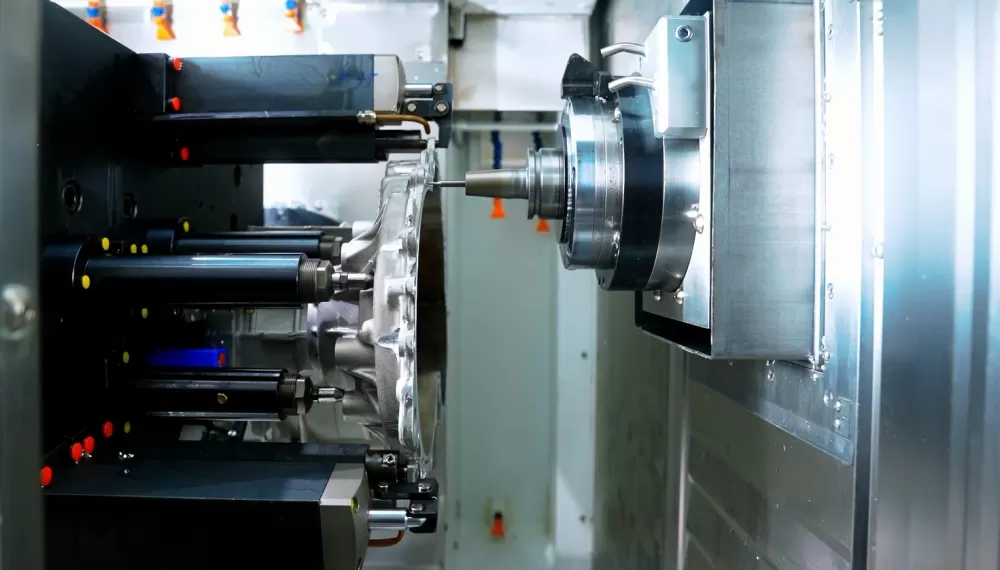

Keunggulan Utama HMC

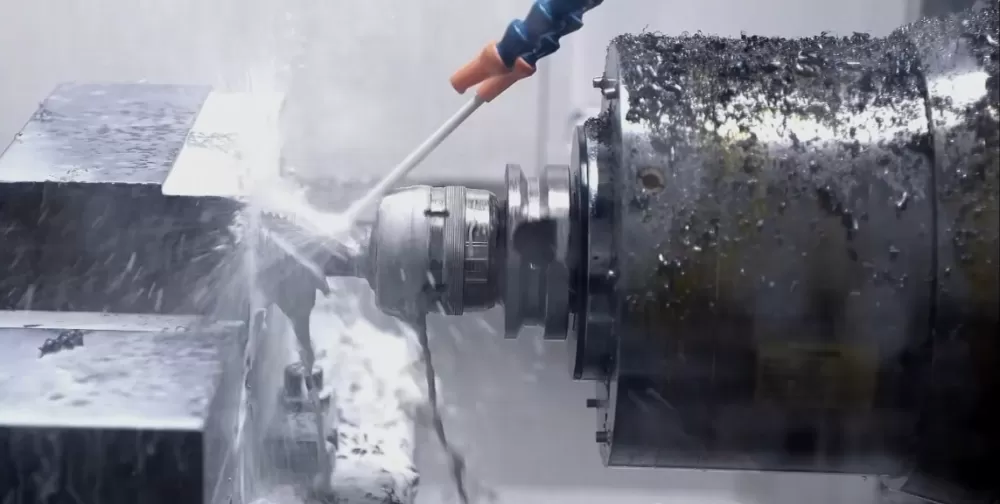

• Evakuasi Chip yang Superior: Gravitasi adalah sekutu terbesar HMC. Saat spindel horizontal memotong, chip secara alami jatuh menjauh dari benda kerja, memperpanjang umur alat dan memastikan hasil akhir permukaan yang murni.

• Efisiensi Volume Tinggi (Fixturing Tombstone): Integrasi fixture tombstone memungkinkan beberapa komponen dipasang pada beberapa permukaan secara bersamaan. Ditambah dengan meja putar sumbu ke-4, spindel dapat mengakses tiga atau empat sisi komponen dalam satu pengaturan.

• Pemesinan Tanpa Henti: Berkat Pengganti Palet Otomatis (APC) standar, operator dapat memuat, membongkar, atau memeriksa komponen pada satu palet sementara mesin terus memotong di palet lainnya. Ini secara drastis mengurangi waktu henti spindel.

• Kekakuan Lebih Tinggi: HMC direkayasa dengan dasar besi cor yang lebih berat untuk menyerap getaran parah, memungkinkan pemotongan yang lebih berat, laju umpan yang lebih cepat, dan presisi superior pada paduan keras.

Keterbatasan HMC

• Investasi Modal yang Curam: Sebuah HMC biasanya berharga 2 hingga 3 kali lebih mahal daripada VMC dengan amplop kerja yang sebanding.

• Pemrograman dan Pengaturan yang Rumit: Mengoperasikan HMC, terutama dengan fixture tombstone multi-bagian dan pengganti palet, memerlukan keterampilan pemrograman CAM yang canggih dan solusi pencekaman benda kerja khusus.

• Tapak Lebih Besar: HMC membutuhkan ruang lantai yang jauh lebih banyak karena pengganti palet dan penutup mesin yang lebih besar.

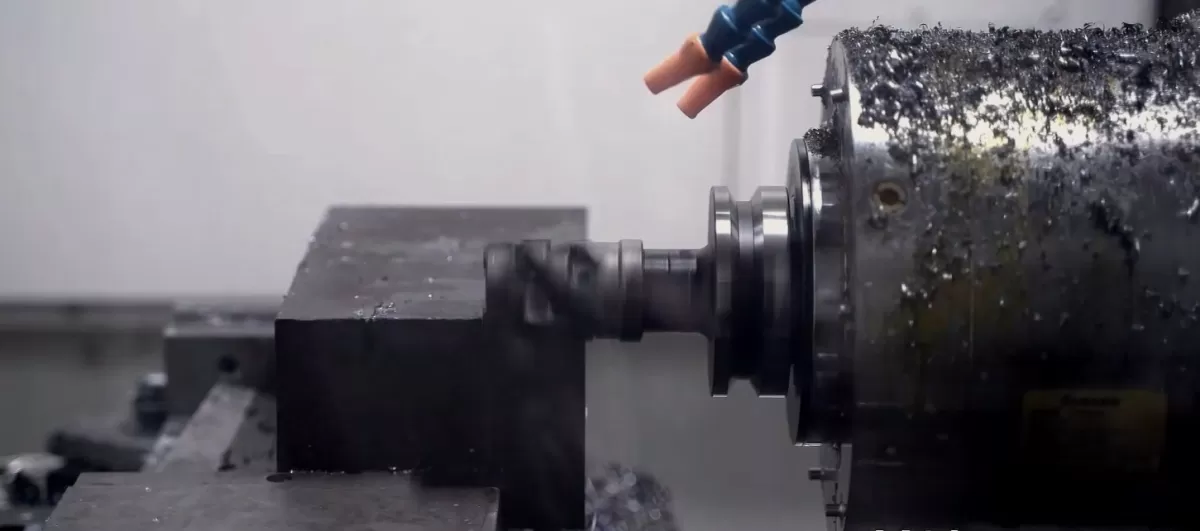

VMC vs. HMC: Perbandingan Inti

Untuk membantu Anda merampingkan keputusan pembelian, berikut adalah perbandingan langsung di seluruh metrik manufaktur paling kritis:

Cara Memilih Mesin CNC yang Tepat

Memilih antara VMC dan HMC pada akhirnya bergantung pada aplikasi spesifik dan model bisnis bengkel Anda.

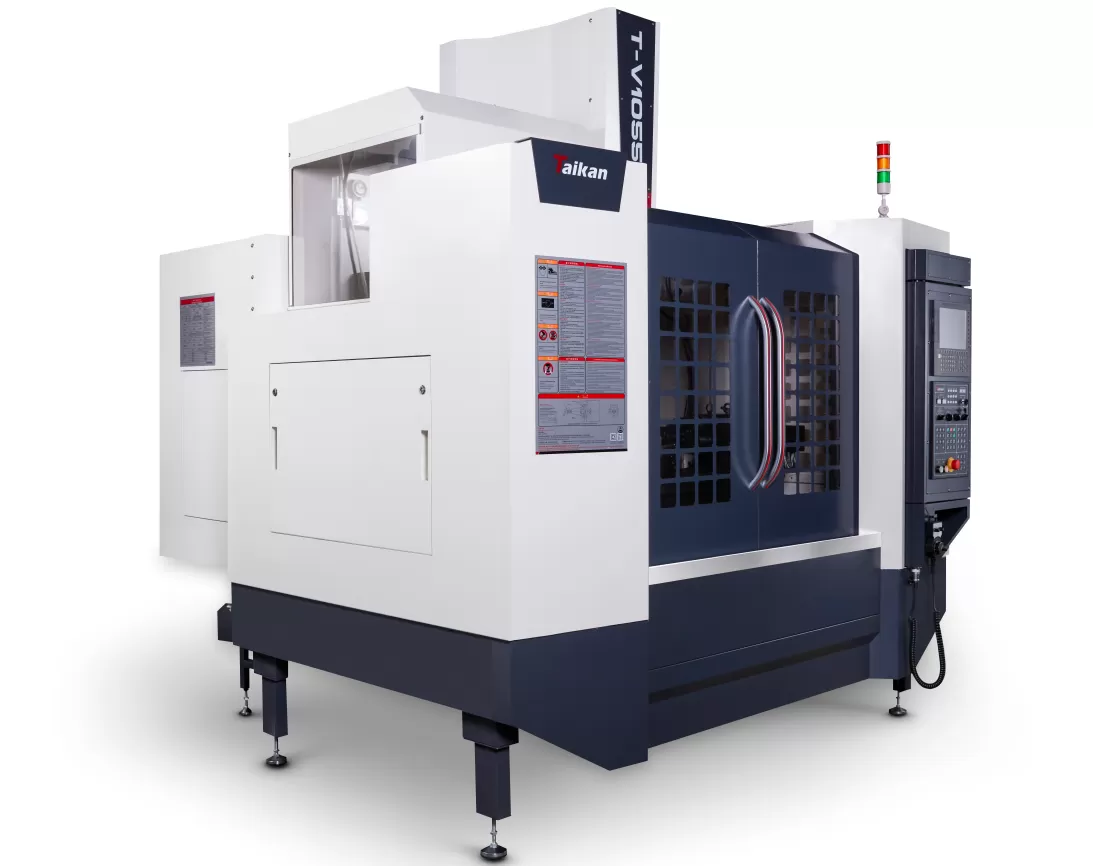

Berinvestasi pada sebuahTaikan vertical machining centerjika:

• Anda adalah bengkel job shop yang menangani prototyping komponen tunggal atau produksi batch kecil.

• Benda kerja utama Anda adalah pelat datar, cetakan, dies, atau panel kedirgantaraan satu sisi yang besar.

• Anda memiliki keterbatasan anggaran dan membutuhkan pengembalian investasi (ROI) yang cepat.

Berinvestasi pada sebuahhigh precision cnc horizontal machiningjika:

• Anda memproduksi komponen multi-sisi yang rumit (seperti blok mesin, rumah pompa, atau casing gearbox).

• Operasi Anda menuntut manufaktur volume tinggi, "tanpa awak" (lights-out).

• Anda ingin mengurangi waktu pengaturan dan meminimalkan biaya tenaga kerja per komponen melalui palletisasi.

Kesimpulan

Dalam perdebatan VMC vs. HMC, tidak ada jawaban yang cocok untuk semua. Vertical machining center menawarkan keserbagunaan dan nilai yang tak tertandingi untuk pekerjaan bervolume rendah dan satu sisi. Sebaliknya, horizontal machining center adalah pusat tenaga industri, dirancang untuk memangkas waktu siklus dan mendominasi produksi bervolume tinggi melalui kontrol chip yang superior dan aksesibilitas multi-sisi. Dengan menyelaraskan pilihan mesin Anda dengan strategi produksi, Anda membangun fondasi yang kokoh untuk keunggulan manufaktur jangka panjang.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
