Name: Pusat Permesinan Gantry Spindle Direct-Drive HG-V1218D
Brand: Taikan Machine
Availability: InStock

Karakteristik HG-V1218D Direct-Drive Spindle Gantry Machining Center

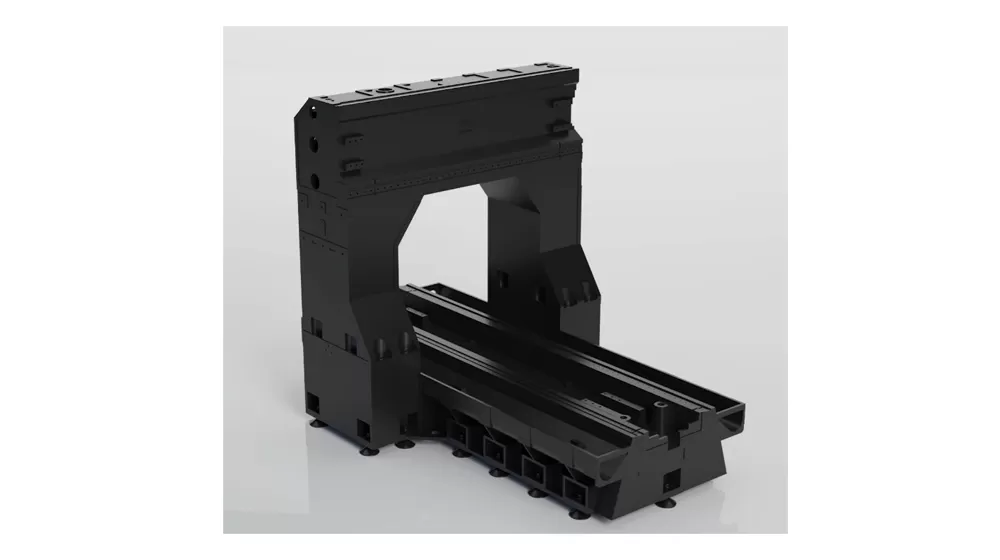

Struktur mesin

Desain terintegrasi: mesin memiliki struktur tipe gantry dengan kolom terintegrasi dan balok silang, dan meningkatkan kilau keseluruhan.
Sistem keseimbangan sumbu Z: Menggunakan tekanan nitrogen untuk menyeimbangkan berat kotak spindel dan ram, mengurangi beban pada motor servo. Ini mengurangi getaran dan perubahan bentuk, meningkatkan akurasi dan kestabilan pemesinan. Selain itu, mengurangi aus mekanis, memperpanjang masa pakai mesin.

Sistem gerak 3 sumbu

Panduan 3 sumbu: mengadopsi desain panduan linier jenis rol, memberikan respons dinamis cepat dan presisi tinggi, memastikan pengoperasian yang mulus tanpa merembet.
Sistem penggerak: motor servo langsung disandingkan dengan sekrup bola presisi tinggi, dikombinasikan dengan struktur prabayar yang tetap pada kedua ujung, dan mencapai akurasi transmisi tinggi dan stabilitas.

Spindel gabungan langsung berkecepatan tinggi

Poros berkecepatan tinggi: BT40 poros gabungan langsung dengan kecepatan maksimum 12,000 r/min, memberikan efisiensi pemotongan dan kinerja yang sangat baik.
Pendingin mencegah: bagian depan poros memiliki struktur segel labirin dan sistem perlindungan tirai udara, secara efektif mencegah pendingin masuk kedalam poros bantalan, memperpanjang masa pakai layanan.
Kontrol termal: dilengkapi dengan fungsi tiup udara sentral dan sistem pendingin sirkulasi otomatis, mengurangi suhu naik dan perubahan bentuk termal secara signifikan, memastikan akurasi dan stabilitas mesin tinggi.

ATC

Majalah cakram 24 alat

Spindel gabungan langsung berkecepatan tinggi

Aplikasi Pusat Pemesinan Gantry Spindle Direct-Drive HG-V1218D

Seri mesin ini terutama digunakan untuk pemesinan kecepatan tinggi dan presisi tinggi pada komponen di berbagai industri seperti komponen otomotif, cetakan, mesin konstruksi, katup, transit rel, energi, mesin pertanian, dan mesin pertambangan batu bara.

Pusat Permesinan Gantry Spindel Penggerak Langsung G-V1218D

Item			Unit	HG-V1218D	HG-V1220D	HG-V1225D	HG-V1230D	HG-V1630D	HG-V1220D（BT50）
Lintasan	Lintasan Sumbu X		mm	1800	2100	2600	3150	3150	2100
	Lintasan Sumbu Y		mm	1380 (+50 Ganti Alat)	1500			1800	1500 (+50 Ganti Alat)
	Lintasan Sumbu Z		mm	700					700
	Jarak dari ujung spindel ke meja		mm	150～850	195～895				100～800
	Lebar gantry efektif		mm	1350	1560			1800	1560
Meja	Ukuran meja (P×L)		mm	1800*1250	2000*1250	2500*1250	3000*1250	3000*1600	2000*1250
	Beban maks.		kg	4000	4000	5000	6000	8000	4000
	Alur T (Lebar×Jarak×Jml)		mm	22×160×7	22×160×7			22×160×9	22×160×7
Spindel	Tipe penggerak		/	Sambungan langsung					Sambungan langsung
	Kecepatan spindel maks.		r/min	12000					8000(Ops.10000)
	Daya spindel (Terukur/Puncak)		kW	11/15					15/18.5(Ops.11/15)
	Output torsi (Terukur/Puncak)		N.m	52.5/95.5					143/236(Ops.52.5/95.5)
	Tirus spindel		/	BBT40/BT40					BT50(Ops.BBT50)
ATC (Ops.)	Jumlah alat		T	24					Ops.24
	Diameter alat maks. (Penuh/Berdekatan)		mm	Φ80/Φ150					Ops.Φ110/Φ200
	Panjang alat maks.		mm	250					Ops.350
	Berat alat maks.		kg	7					Ops.18
Kecepatan	Kisaran laju umpan (Pemotongan)		m/min	10					10
	Kecepatan lintasan cepat (Sumbu X/Y/Z)		m/min	20/20/16		16/16/12			16/16/12
Akurasi	Akurasi posisi		mm	0.015/0.012/0.012		0.02/0.015/0.012			0.015/0.012/0.012
	Keterulangan		mm	0.008/0.008/0.008		0.012/0.008/0.008			0.008/0.008/0.008
Lainnya	Bobot imbang sumbu Z		/	Keseimbangan nitrogen					Keseimbangan nitrogen
	Sistem CNC		/	FANUC 0i-MF PLUS (Ops. Mitsubishi M80, Siemens 828D)					Mitsubishi M80
	Pasokan udara	Flow	L/min	280（ANR）					280（ANR）
		Tekanan	MPa	0.5~0.8					0.5~0.8
	Kapasitas listrik total		kVA	40					40
	Kapasitas tangki pendingin		L	400					400
	Ukuran mesin	Panjang	mm	5000	5100	6300	7800	7800	5100
		Lebar	mm	4700	4900			5400	4800
		Tinggi	mm	4400	4550			4550	4550
	Penutup mesin		-	Lembaran logam perimeter penuh					Lembaran logam perimeter penuh

Informasi pada halaman ini hanya untuk referensi. Spesifikasi dan detail dapat berubah karena peningkatan atau perbaikan produk. Untuk informasi lebih lanjut, silakan hubungi kami.
