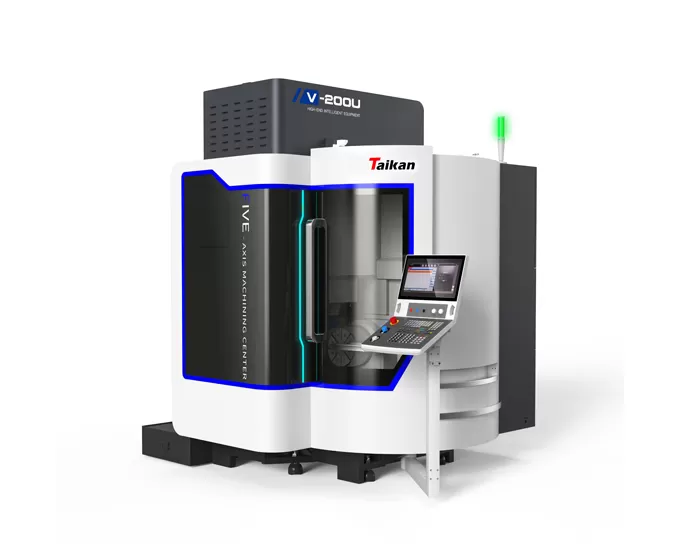

Name: HV-200U Pusat Pemesinan Vertikal 5-Sumbu
Brand: Taikan Machine
Availability: InStock

Karakteristik V-200U pusat mesin 5 sumbu vertikal

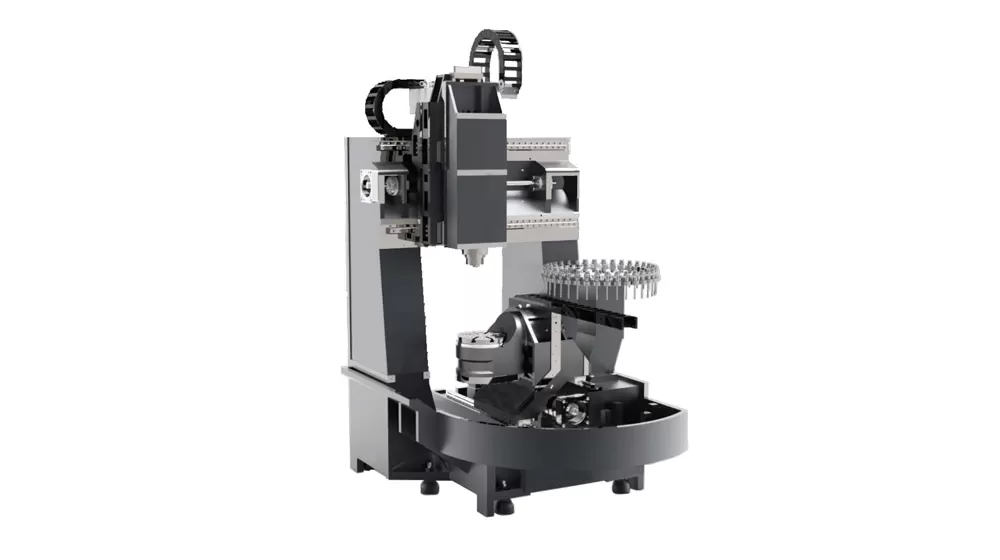

Struktur sangat kaku

Struktur berbentuk O tipe-o kaku tinggi, bahan besi cor abu-abu berkualitas tinggi: memberikan kaku dan stabilitas yang kuat, mengurangi perubahan bentuk dan meningkatkan akurasi.
Pengaturan tipe langkah rel panduan balok, jarak pendek dari poros ke sinar: meningkatkan kaku dan meningkatkan akurasi mesin.
Meja putar lengan tunggal, diminimalkan jarak dari titik penggerak sumbu X ke titik mesin: mengurangi getaran, meningkatkan presisi dan efisiensi.

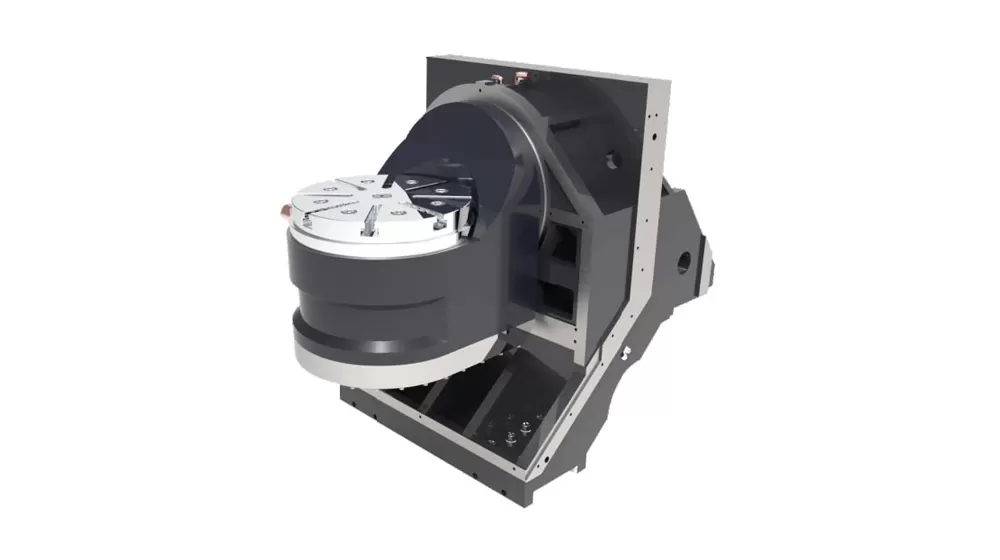

Meja putar Direct-Drive presisi tinggi

Motor direct-drive tanpa bingkai torsi tinggi: menyediakan kaku dan presisi tinggi, pengemudian langsung sumbu B/C, mengurangi kerugian mekanik.
Struktur ringkas, rotor motor terintegrasi dengan mekanisme Putar: meningkatkan stabilitas dan akurasi.
Stator Motor didinginkan oleh pendingin: memastikan stabilitas termal, mengurangi kesalahan presisi yang disebabkan oleh perubahan suhu.
Kecepatan maksimum sumbu B/C: 50r/min: memenuhi permintaan mesin kompleks dan meningkatkan efisiensi.

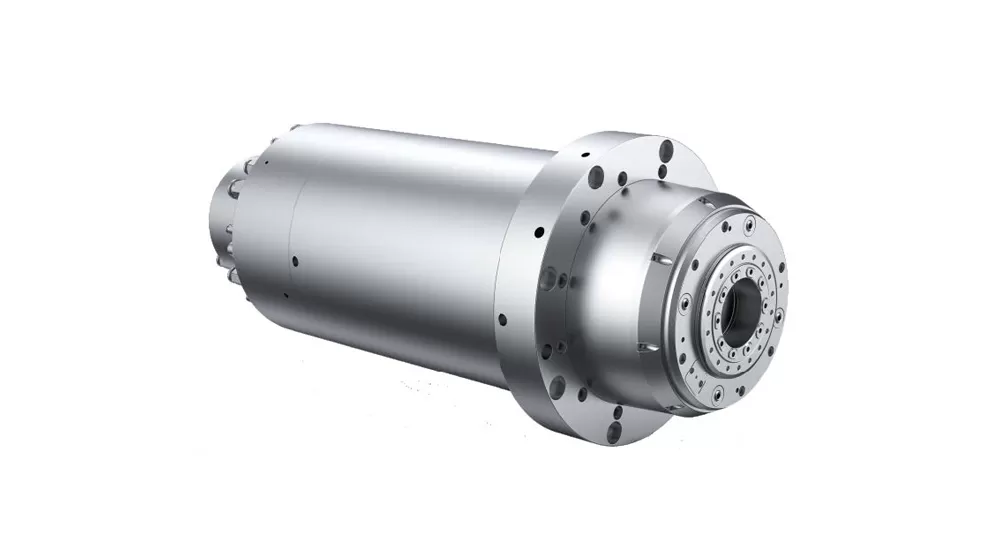

Poros bermotor berkecepatan tinggi

HSK E40 poros bermotor kecepatan tinggi
Kecepatan maksimum hingga 30,000 rpm.

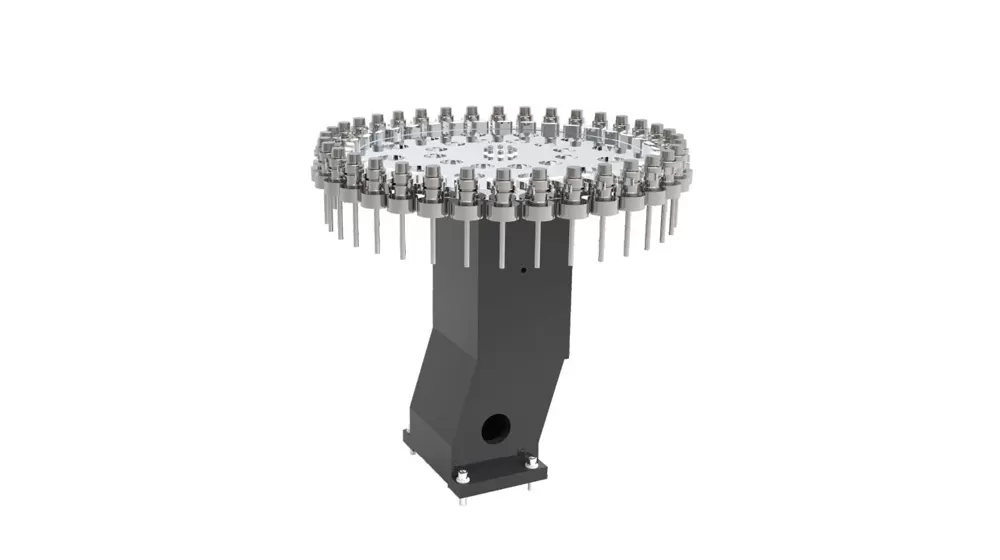

Majalah payung 30 alat

Aplikasi Pusat mesin 5 sumbu vertikal V-200U

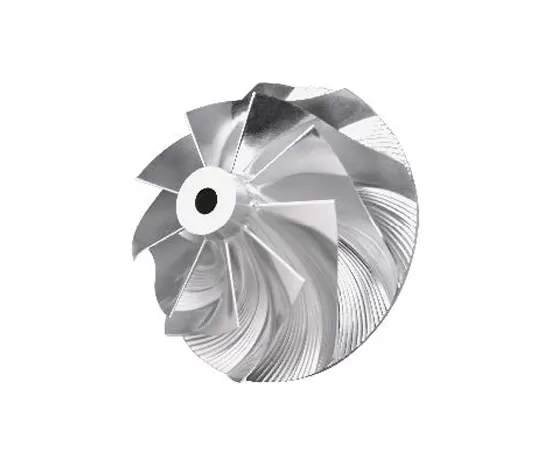

Banyak digunakan dalam pemrosesan impeler, bagian otomotif, cetakan presisi, perangkat medis, dan komponen kompleks lainnya.

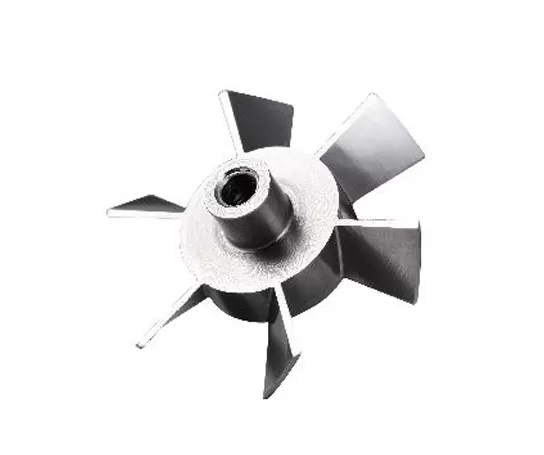

Contoh benda kerja 1

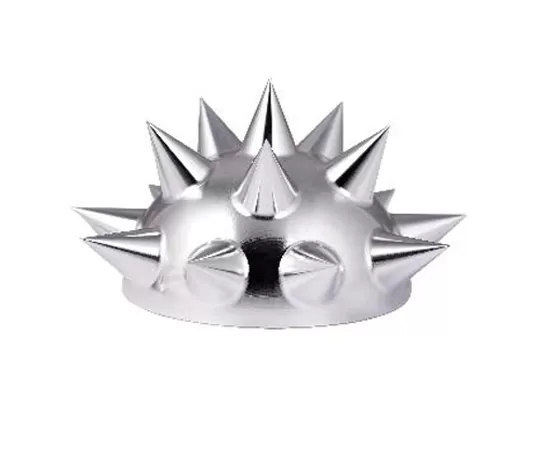

Contoh benda kerja 2

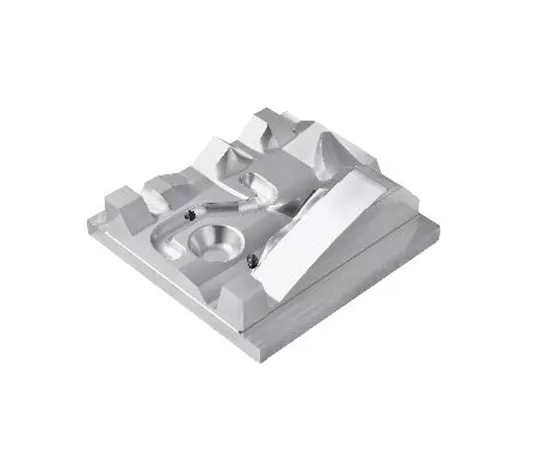

Contoh benda kerja 3

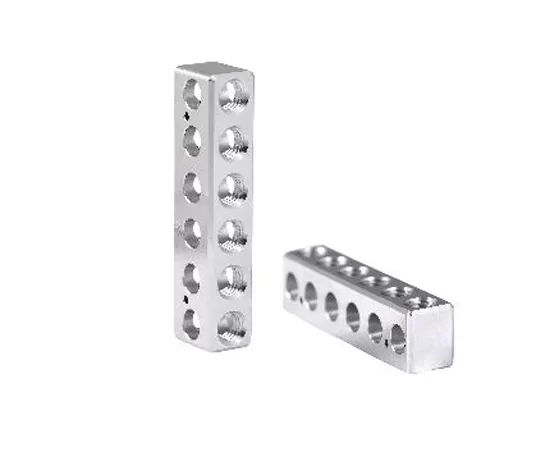

Contoh benda kerja 4

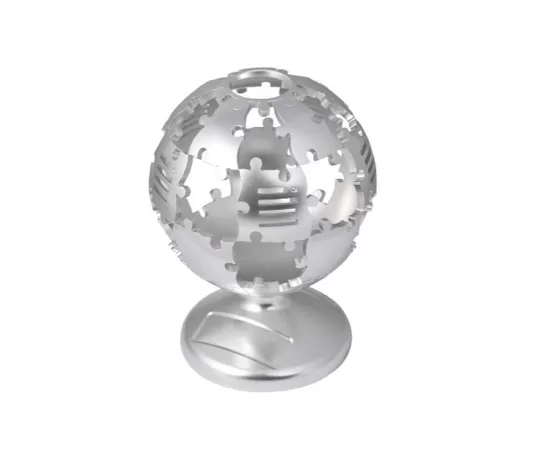

Contoh benda kerja 5

Contoh benda kerja 6

Contoh benda kerja 7

Taikan HV-200U Video Proses Pemesinan CNC 5-Sumbu

Spesifikasi Pusat Pemesinan Vertikal 5-Sumbu HV-200U

Item		Unit	V-200U
Lintasan	Lintasan X/Y/Z	mm	500/280/300
	Rentang Rotasi Sumbu B	°	+30°~ -120°
	Rentang Rotasi Sumbu C	°	360°
	Jarak dari Ujung Spindle ke Permukaan Meja Kerja	mm	100-400
Meja	Ukuran Meja	mm	Φ260
	Beban Maks.	kg	30
	Alur-T (jumlah alur - lebar alur * spasi)	mm	8-14*45° (Tersebar Merata)
Kecepatan	Kecepatan Pindah Cepat Sumbu X/Y/Z	mm/min	24000
Kecepatan	Kecepatan Putaran Pindah Cepat Sumbu B/C	r/min	50/50
Akurasi	Akurasi Posisi Sumbu X/Y/Z	mm	0.006/0.006/0.006
	Akurasi Pengulangan Sumbu X/Y/Z	mm	0.004/0.004/0.004
	Akurasi Posisi Sumbu B/C	sec	8/8
	Akurasi Pengulangan Sumbu B/C	sec	5/5
Spindel	Daya Motor Spindel (S1/S6)	kW	11/19
	Torsi Motor Spindel (S1/S6)	Nm	5/8.7
	Kecepatan Spindel	r/min	0~30000
	Spesifikasi Pemegang Pahat	/	HSK E40
Magazine Alat	Struktur Magazine Alat	/	Magazine Alat Tipe Payung
	Kapasitas Magazine Alat	T	30
	Berat Alat Maks.	kg	1.2
	Panjang Alat Maks.	mm	150
	Diameter Maks. (penuh /kosong bersebelahan)	mm	φ40/φ60
Lainnya	Sistem CNC	/	Siemens SINUMERIK ONE
	Persyaratan Tekanan Sumber Udara	MPa	0.6~0.8
	Kapasitas Listrik Total	kW	32
	Ukuran Mesin (panjang * lebar * tinggi)	mm	320040002700
	Berat Mesin Utama (perkiraan)	KG	5500

Informasi pada halaman ini hanya untuk referensi. Spesifikasi dan detail dapat berubah karena peningkatan atau perbaikan produk. Untuk informasi lebih lanjut, silakan hubungi kami.
