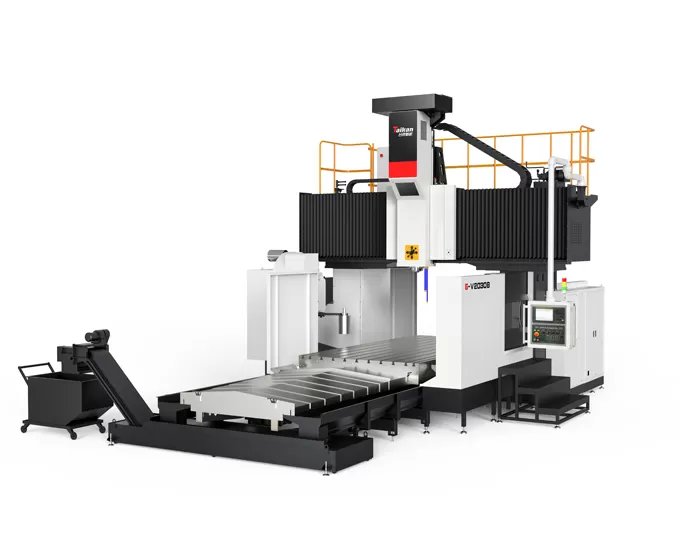

Name: HG-V2030 A/B/C/Z Pusat Pemesinan Gantry 3 Sumbu dengan Pemandu Linear
Brand: Taikan Machine
Availability: InStock

Karakteristik Pusat Pemesinan Gantry dengan Panduan Linear 3-Sumbu HG-V2030 A/B/C/Z

Struktur mesin

Mesin menampilkan struktur bingkai gantry dengan meja kerja yang bergerak.
Sinar sangat kaku: sinar mengadopsi desain lengkungan persegi panjang besar lintas bagian. Rasio tinggi ke lebar dioptimalkan melalui analisis simulasi, secara signifikan meningkatkan ketahanan bengkok dan torsi, memastikan stabilitas presisi.
Ram lintas-bagian besar: ram memiliki ukuran lintas-bagian dari 420x420mm, didukung oleh empat rel panduan linear dalam pengaturan semi-tertutup. Hal ini memberikan dukungan kekuatan tinggi dengan ketahanan gesekan rendah, memastikan nol creep pada kecepatan rendah, getaran minimal, respons cepat, dan kinerja dinamis dan statis yang sangat baik, persyaratan perawatan yang rendah, dan masa pakai yang panjang.
Tabel multiguna: meja didukung oleh banyak slide yang berjarak dekat, memastikan kinerja penahan beban yang stabil dan andal dengan retensi presisi yang sangat baik.

Beragam pilihan poros

Berbagai opsi Drive
Dapat dikonfigurasi dengan sabuk penggerak, kepala beroda, poros listrik, dan kepala penggilingan sudut kanan otomatis.
Poros penggerak roda gigi
Dilengkapi antarmuka BT50 dengan kecepatan maksimum 6000rpm dan torsi output hingga 1331Nm. Kotak roda gigi dan motor utama terpisah dari poros, secara efektif meminimalkan masalah akurasi yang disebabkan oleh pembangkit panas.
Poros bermotor
Poros listrik berdaya tinggi, pekerjaan berat BT50-10000rpm yang memberikan torsi tinggi, kecepatan tinggi, dan getaran rendah, memberikan pengalaman pemesinan yang luar biasa.
Poros penggerak sabuk
Menggunakan BT50-6000rpm unit spindel berkecepatan tinggi, menawarkan kinerja pemotongan yang efisien.
Kontrol termal
Standar dengan sistem pendingin oli untuk mengurangi suhu poros, memperpanjang masa pakai bantalan, dan meminimalkan dampak perubahan bentuk termal pada akurasi mesin.

Sistem umpan

Rel tiga jalur: semua tiga sumbu (XYZ) menggunakan rel panduan linear roller tugas berat, yang mudah dijaga, memiliki ketahanan gesekan yang rendah, respons cepat dari suku cadang bergerak, nol creep pada kecepatan rendah, dan kinerja dinamis dan statis yang sangat baik.
Belt Drive: motor XY-axis menggunakan pengurangan sabuk untuk meningkatkan torsi transmisi, mengurangi beban inersia, meningkatkan kinerja drive, dan menyediakan perawatan yang sederhana dan hemat biaya.
Penggerak roda gigi: motor dikurangi melalui peredam sandaran rendah, meningkatkan transmisi torsi. Dipadukan dengan sekrup timbal yang lebih besar, Hal ini memastikan kecepatan berkendara cepat, kinerja stabil, dan presisi tinggi (sumbu X ≥ 4200mm/sumbu Y ≥ 3700mm).
Penyeimbang Nitrogen: sistem penggerak sumbu Z menggunakan motor servo secara langsung disandingkan dengan sekrup bola, dengan sistem penyeimbang silinder ganda pada kedua sisi ram untuk memastikan kelancaran umpan sumbu Z dan respons dinamis yang cepat.
Kompensasi termal: sekrup bola memiliki struktur pra-tensi di kedua ujung, efektif menghilangkan hilangnya presisi yang disebabkan oleh ekspansi termal.

Chip penghapusan dan tangki pendingin

Konveyor Chip Spiral: satu set di setiap sisi meja kerja, dengan diameter sekrup 120mm dan bagian silang baja persegi besar, dengan cepat mengeluarkan Chip di luar mesin.
Konveyor peningkatan Chip tipe rantai: Terletak di ujung mesin, dengan miring 45 derajat, pelat rantai yang lebih lebar, dan batang pengikis gigi gergaji, dengan cepat mengumpulkan chip ke dalam konveyor Chip kecil.
Chip Conveyor kecil: mengumpulkan dan membawa Chip.
Tangki pendingin: Sistem filtrasi multi-lapisan untuk menyaring kotoran dan menjamin mesin yang lancar.

Aplikasi Pusat Permesinan Gantry dengan Panduan Linear 3-Sumbu HG-V2030 A/B/C/Z

Seri mesin ini terutama digunakan untuk pemesinan berkecepatan tinggi dan presisi tinggi pada komponen di industri seperti komponen otomotif, cetakan, mesin konstruksi, katup, transit rel, energi, mesin pertanian, dan mesin pertambangan batubara.

Spesifikasi Pusat Pemesinan Gantry Panduan Linier 3-Sumbu HG-V2030 A/B/C/Z

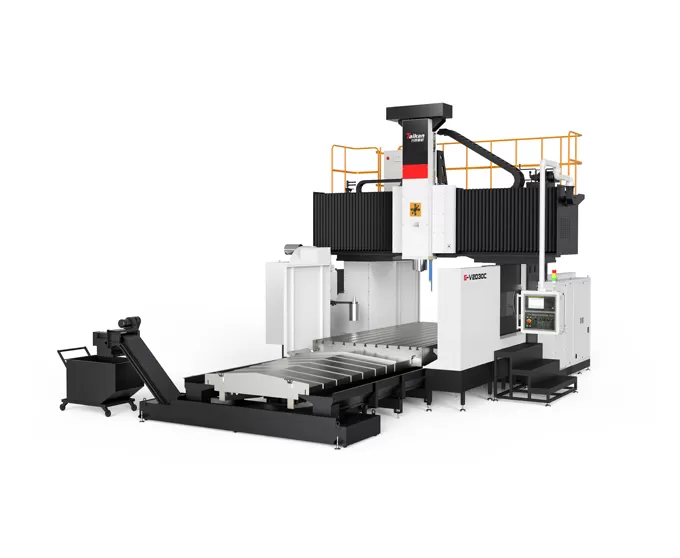

Item			Unit	HG-V2030B	HG-V2040B	HG-V2050B	HG-V2060B	HG-V2030C	HG-V2040C	HG-V2050C	HG-V2060C
Jarak Tempuh	Jarak tempuh sumbu X		mm	3200	4200	5200	6200	3200	4200	5200	6200
	Jarak tempuh sumbu Y		mm	2700				2700
	Jarak tempuh sumbu Z		mm	1000(Opsional 1250)				1000(Opsional 1250)
	Jarak dari ujung spindel ke meja		mm	250～1250(Opsional 250～1500)				100～1100(Opsional 100～1350)
	Lebar efektif gantry		mm	2480				2480
Meja	Ukuran meja (P×L)		mm	2000*3000	2000*4000	2000*5000	2000*6000	2000*3000	2000*4000	2000*5000	2000*6000
	Beban maks.		kg	15000	19000	22000	25000	15000	19000	22000	25000
	Alur-T (Lebar×Jarak×Jumlah)		mm	2820011 (jarak 125 antara baris alur-T bilateral)				2820011 (jarak 125 antara baris alur-T bilateral)
Spindel	Tipe penggerak		/	Penggerak roda gigi (Opsional penggerak sabuk)				Spindel bermotor
	Kecepatan spindel maks.		r/min	6000				10000(Opsional 15000, 18000)
	Daya spindel (Nominal/Puncak)		kW	22/35				26/45
	Torsi keluaran (Nominal/Puncak)		N.m	790/1258				305/623
	Penampang ram (Ram persegi)			420420 (Opsional jalur kotak sumbu Z 400400, 450*450)				420*420
	Ketirusan spindel		/	BT50				BT50 (Opsional BBT40, HSK-A63)
ATC (Opsional)	Jumlah alat		T	24(40)				24(40)
	Dia. alat maks. (Penuh/Berdekatan)		mm	φ110/φ200				φ110/φ200
	Panjang alat maks.		mm	350				350
	Berat alat maks.		kg	18				18
Kecepatan	Rentang laju pemakanan (Pemotongan)		m/min	10/10/10	8/8/8	8/8/8	6/6/6	10/10/10	8/8/8	8/8/8	6/6/6
	Kecepatan pergerakan cepat (sumbu X/Y/Z)		m/min	15/15/15	10/15/15	10/15/15	10/15/15	15/15/15	10/15/15	10/15/15	10/15/15
Akurasi	Akurasi posisi (Tanpa/Dengan skala)	X	mm	0.027/0.023	0.032/0.028	0.036/0.032	0.041/0.037	0.027/0.023	0.032/0.028	0.036/0.032	0.041/0.037
		Y	mm	0.024/0.021				0.024/0.021
		Z	mm	0.018/0.014				0.018/0.014
	Pengulangan (Tanpa/Dengan skala)	X	mm	0.017/0.015	0.020/0.018	0.023/0.021	0.025/0.023	0.017/0.015	0.020/0.018	0.023/0.021	0.025/0.023
		Y	mm	0.014/0.013				0.014/0.013
		Z	mm	0.012/0.011				0.012/0.011
Lainnya	Bobot penyeimbang sumbu Z		/	Keseimbangan hidrolik + nitrogen				Keseimbangan hidrolik + nitrogen
	Sistem CNC		/	FANUC 0I-MF PLUS (Opsional Siemens 828D)				FANUC 0I-MF PLUS (Opsional Siemens 828D)
	Pasokan udara	Flow	L/min	300				300
		Tekanan	MPa	0.6~0.8				0.6~0.8
	Kapasitas listrik total		kVA	60				60
	Kapasitas tangki pendingin		L	580				580
	Dimensi mesin	Panjang	mm	7766	10238	12384	14650	7766	10238	12384	14650
		Lebar	mm	6134				6134
		Tinggi	mm	5200 (5900 bila sumbu Z opsional)				5200 (5900 bila sumbu Z opsional)
	Penutup mesin		-	Pelat logam semi-melingkupi (hanya area kerja)				Pelat logam semi-melingkupi (hanya area kerja)

Catatan:

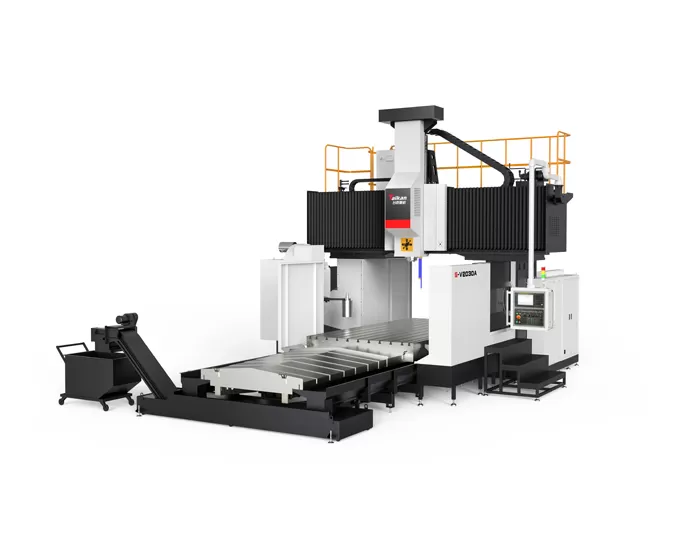

1. Model G-V2030A, G-V2040A, G-V2050A, G-V2060A – Opsional spindel penggerak sabuk 6000 RPM, dengan torsi keluaran 186/297 N·m.

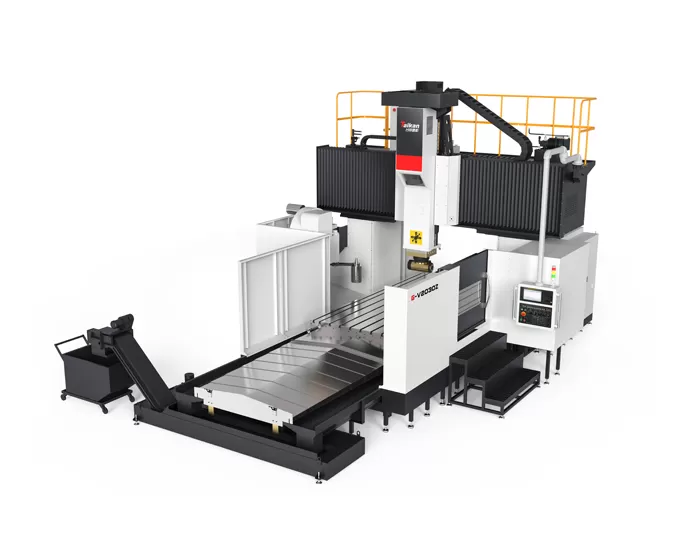

2. Model G-V2030Z, G-V2040Z, G-V2050Z, G-V2060Z – Opsional kepala frais sudut kanan otomatis, dengan jarak tempuh sumbu Y 3200mm.

3. Model G-R2030B, G-R2040B, G-R2050B, G-R2060B – Opsional ram persegi sumbu Z (Z = 1000 mm, tinggi mesin 5600 mm; Z = 1250 mm, tinggi mesin 6300 mm).

4. Model G-R2030Z, G-R2040Z, G-R2050Z, G-R2060Z – Opsional ram persegi sumbu Z + kepala frais sudut kanan otomatis (jarak tempuh sumbu Y 3200 mm; Z = 1000 mm, tinggi mesin 5600 mm; Z = 1250 mm, tinggi mesin 6300 mm).

Informasi pada halaman ini hanya untuk referensi. Spesifikasi dan detail dapat berubah karena peningkatan atau penyempurnaan produk. Untuk informasi lebih lanjut, silakan hubungi kami.
