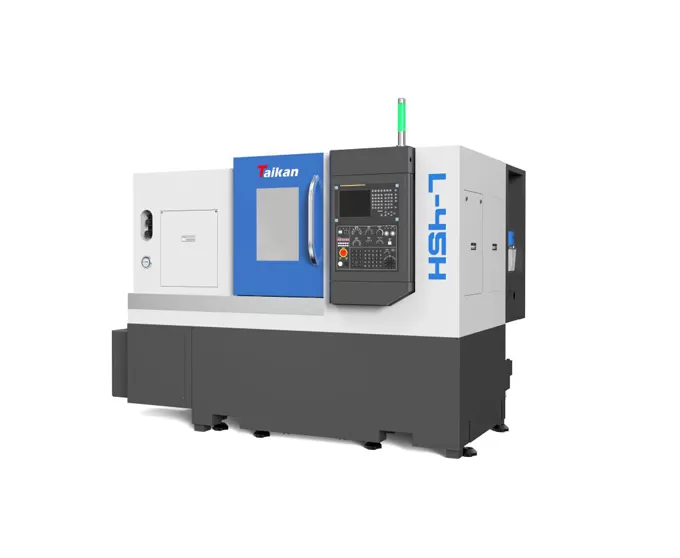

Name: HL-45H Mesin Bubut Horizontal CNC Presisi Tinggi
Brand: Taikan Machine
Availability: InStock

Karakteristik Mesin Bubut Horizontal CNC Presisi Tinggi HL-45H

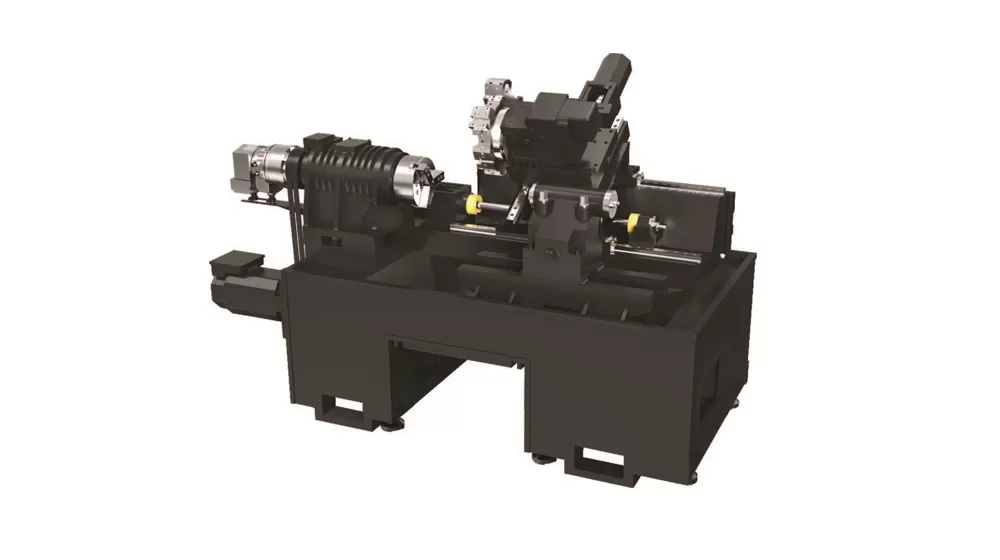

Baju Overall

Tempat tidur miring keseluruhan 30 ° memiliki kelebihan struktur ringkas, sangat kaku, penghilangan CIP yang halus, dan pengoperasian yang nyaman;
Alat Mesin tertutup sepenuhnya untuk perlindungan, penghilang CIP otomatis, pelumasan otomatis, dan pendingin otomatis.

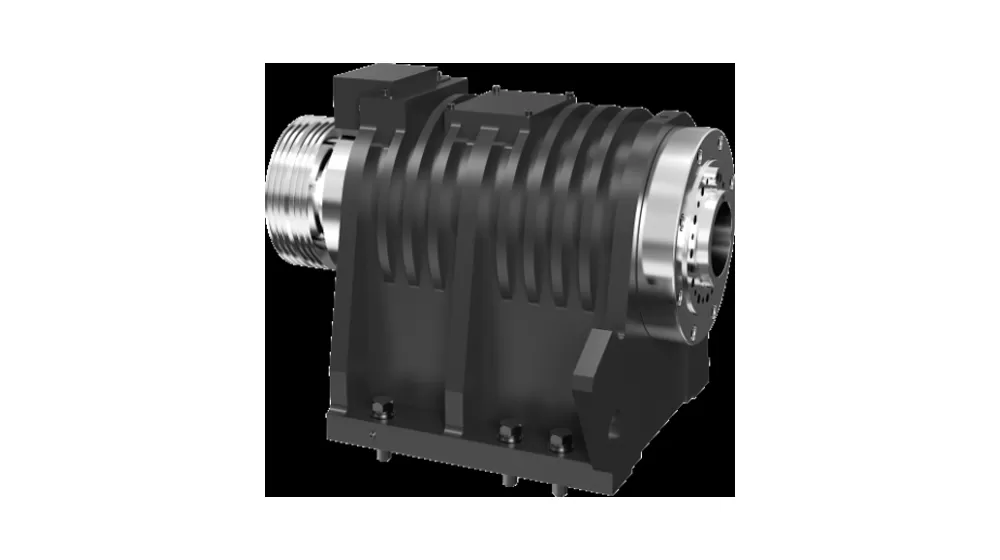

Poros

Rentang kecepatan poros adalah 0-2800r/min.
Dukungan depan poros mengadopsi bantalan rol silinder baris ganda dan bantalan bola kontak sudut presisi tinggi dua tautan, dan pendukung belakang mengadopsi bantalan rol silinder baris ganda untuk memenuhi persyaratan bantalan kekuatan pemotongan aksial dan radial.

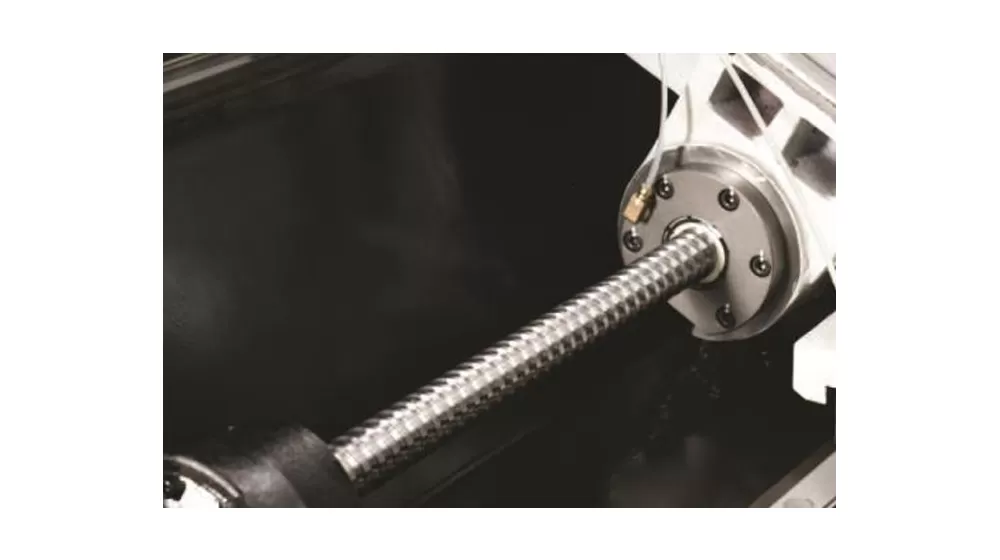

Rel panduan

Mengadopsi desain panduan bergulir dan sekrup bola diam kecepatan tinggi, yang memiliki keunggulan kecepatan tinggi, generasi panas rendah dan akurasi pemosisian tinggi;

Alat

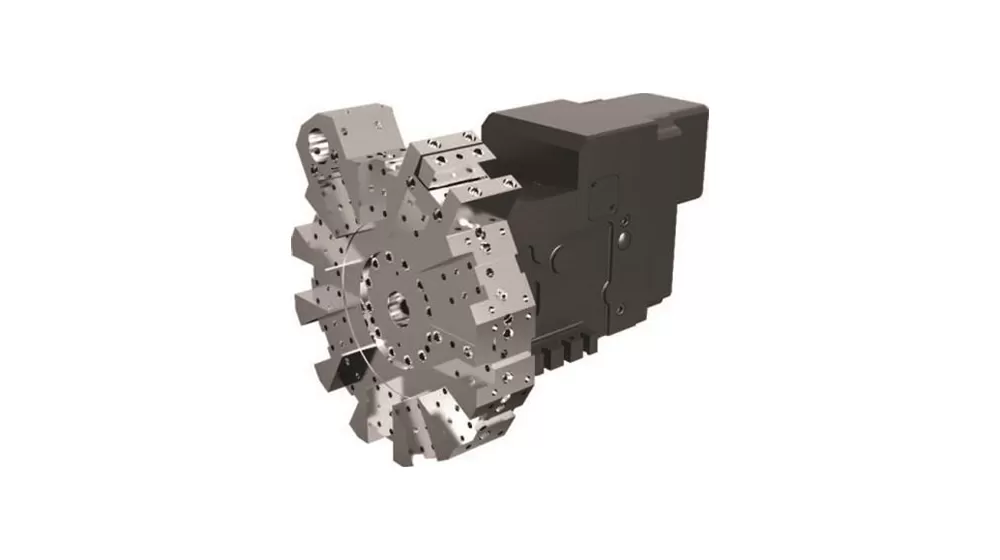

Alat Mesin ini mengadopsi perangkat servo turret, yang memiliki kecepatan perubahan alat yang cepat dan keandalan tinggi.

Aplikasi Mesin Bubut Horizontal CNC Presisi Tinggi HL-45H

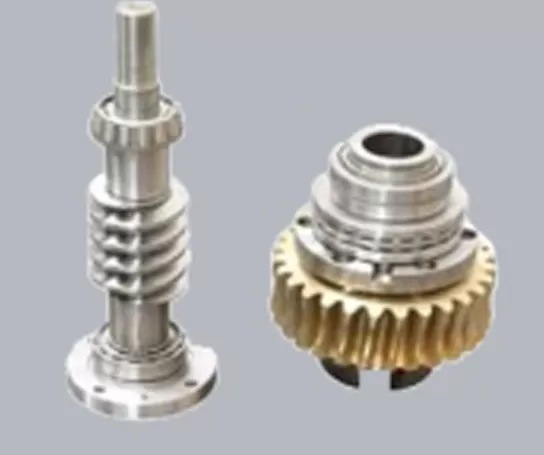

Contoh benda kerja 1

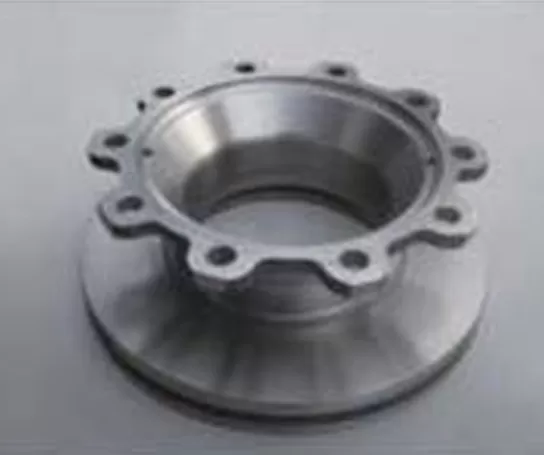

Contoh benda kerja 2

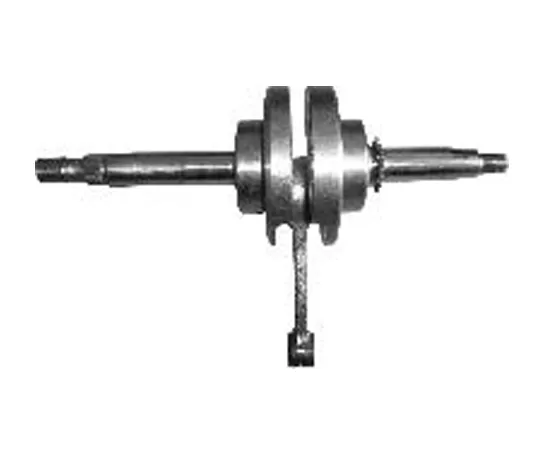

Contoh benda kerja 3

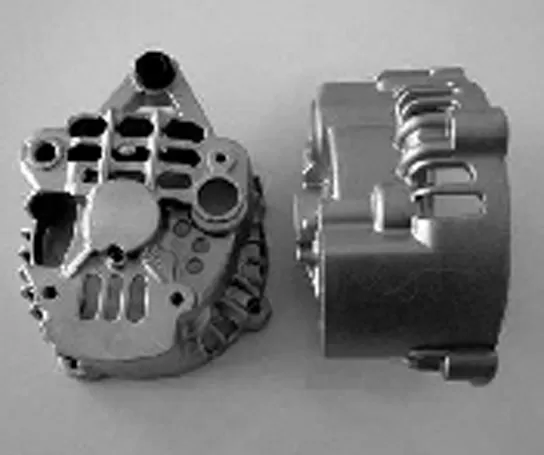

Contoh benda kerja 4

Spesifikasi Mesin Bubut CNC Horizontal Presisi Tinggi HL-45H

Name		Unit	HL-45H	Keterangan
Jangkauan pemesinan	Diameter ayunan maks. di atas meja	mm	φ600
	Diameter pemesinan maks. (poros/cakram)	mm	φ380/φ450
	Panjang pemesinan maks.	mm	450
	Diameter batang maks.	mm	φ75
Lintasan	Lintasan sumbu X	mm	240
	Daya motor sumbu X/torsi stall	kw/Nm	1.8/11
	Lintasan sumbu Z	mm	500
	Daya motor sumbu Z/torsi stall	kw/Nm	1.8/11
Spindel	Daya keluaran (S1/S6)	kw	15/18.5
	Bentuk ujung spindel		A2-8
	Kecepatan spindel	r/min	0-2800
	Diameter lubang tembus spindel	mm	φ87
Cekam	Cekam tiga rahang hidrolik	inch	10	Berongga
Kepala lepas	Diameter/lintasan selongsong kepala lepas	mm	φ70/100	Opsional
Kepala lepas	Tirus lubang selongsong kepala lepas	Morse	Morse 4#	Sentra hidup
Kecepatan	Kecepatan lintas cepat (sumbu X)	m/min	30
	Kecepatan lintas cepat (sumbu Z)	m/min	30
	Kecepatan pemakanan pemotongan	mm/min	1~8000
Pemegang alat	Kapasitas alat	T	12
	Waktu indeks alat	Detik/bit	0.5
	Ukuran badan alat	mm	25´25
	Diameter alat bor maks.	mm	40
Akurasi	Akurasi pemosisian (sumbu X)	mm	0.008
	Akurasi pemosisian (sumbu Z)	mm	0.01
	Pengulangan ((sumbu X)	mm	0.004
	Pengulangan ( (sumbu Z)	mm	0.004
Lain-lain	Kapasitas peralatan	kVA	16
	Kapasitas tangki pendingin	L	150
	Ukuran mesin	mm	260017901750	Tangki pendingin pembuangan serpihan manual
	Berat (perkiraan)	kg	3600

Informasi pada halaman ini hanya untuk referensi. Spesifikasi dan detail dapat berubah karena peningkatan atau perbaikan produk. Untuk informasi lebih lanjut, silakan hubungi kami.
