Panduan Utama untuk Mendiagnosis & Mengatasi Kemacetan Lengan ATC pada Pusat Pemesinan

Dalam bidang manufaktur presisi, Pengganti Alat Otomatis (ATC) tipe lengan pada pusat permesinan merupakan komponen kritis yang secara langsung menentukan efisiensi permesinan dan kemampuan operasional berkelanjutan. Ketika terjadi "macet pergantian alat" (sering disebut "tabrakan pergantian alat" atau "lengan ATC tersangkut"), hal ini tidak hanya mengganggu siklus produksi tetapi juga dapat menyebabkan kerusakan permanen pada komponen presisi seperti kerucut spindel dan kotak cam lengan ATC. Artikel ini memberikan analisis sistematis tentang akar penyebab macetnya ATC tipe lengan dari perspektif elektromekanikal dan perangkat lunak terpadu. Disajikan pula prosedur pemecahan masalah terstandarisasi dan strategi pemeliharaan preventif untuk membantu perusahaan meningkatkan Efektivitas Peralatan Keseluruhan.

I. Mekanisme dan Analisis Akar Penyebab Kegagalan Macet Pergantian Alat

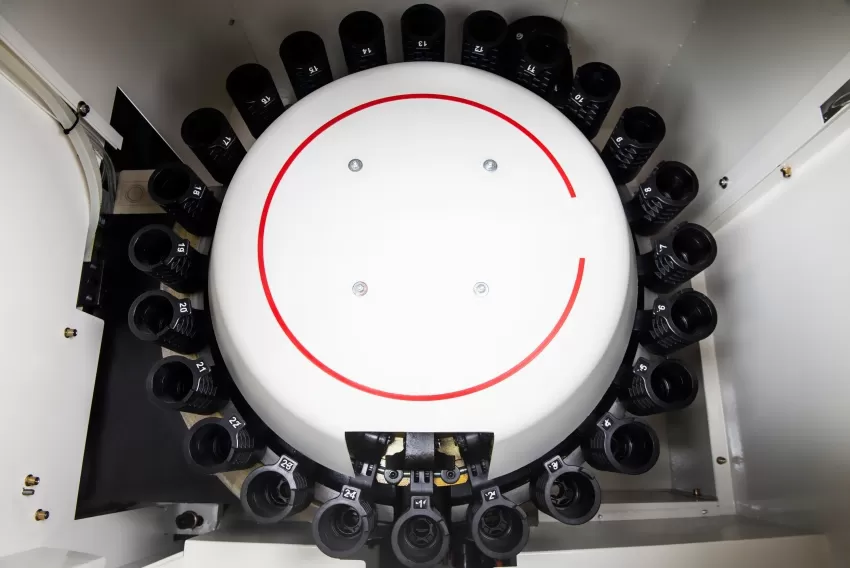

Macet pergantian alat pada dasarnya menunjukkan ketidakcocokan posisi spasial, urutan gerakan, atau sinyal status antara lengan ATC, spindel, dan pot alat selama siklus pergantian alat. Penyebabnya dapat dirangkum ke dalam lima kategori berikut:

1. Faktor Lingkungan Eksternal & Gangguan Daya

Sistem CNC bergantung pada sinyal kontrol dan sumber daya yang stabil dan berkelanjutan selama eksekusi program makro pergantian alat. Pemadaman listrik mendadak, tekanan udara terkompresi turun di bawah nilai nominal peralatan (biasanya 0,5–0,7 MPa, tergantung spesifikasi pabrikan) yang menyebabkan silinder pelepas gagal berfungsi, atau kehilangan tekanan hidrolik semuanya dapat menghentikan lengan ATC di tengah fase penggenggam atau pencekaman, mengakibatkan penguncian mekanis pada posisi antara.

2. Intervensi Operator yang Tidak Tepat

Jika operator menekan tombol Berhenti Darurat (E-STOP) atau RESET saat siklus pergantian alat sedang berlangsung, hal itu mengganggu perintah kontrol urutan yang dikeluarkan oleh Pengontrol Mesin Terprogram (PMC). Pada titik ini, motor lengan ATC berhenti, tetapi komponen seperti katup solenoid dan posisi sudut lengan ATC tetap dalam keadaan antara, mencegah sistem pulih secara otomatis.

3. Interferensi Mekanis & Deformasi

Kecocokan presisi antara permukaan lengkung lengan ATC dan alur V pemegang alat sangat tinggi. Tabrakan mesin selama pemesinan, atau alat yang tidak terpasang sepenuhnya di pot alat sehingga lengan ATC membentur pemegang alat selama rotasi, dapat menyebabkan deformasi lengan ATC, longgarnya mekanisme penghubung, atau kerusakan pada bantalan rol di dalam kotak cam. Masalah ini mengakibatkan kemacetan mekanis.

4. Masalah Kelistrikan & Penyimpangan Pengaturan Parameter

Posisi pergantian alat ditentukan oleh kombinasi sakelar proksimitas (misalnya, posisi asal lengan ATC, posisi rem, posisi genggam) dan logika PMC atau parameter servo ATC. Kesalahan dapat terjadi jika posisi absolut hilang karena tegangan baterai rendah, jika offset posisi pergantian alat berubah akibat kesalahan operasional, atau jika sensor (sakelar proksimitas) mengalami malfungsi karena kontaminasi oli atau serpihan. Dalam kasus seperti itu, sistem memicu alarm dan membatalkan siklus pergantian alat karena gagal menerima sinyal posisi yang benar.

Catatan:Nomor parameter spesifik dan metode pengaturan untuk posisi pergantian alat bervariasi tergantung pabrikan peralatan (misalnya, Fanuc, Mitsubishi, Siemens) dan tipe penggerak ATC (hidrolik, servo). Perawatan di lokasi harus selalu merujuk pada "Pengaturan Posisi Pergantian Alat" atau "Daftar Parameter ATC" di manual peralatan.

5. Keausan Mekanis & Kegagalan Kelelahan

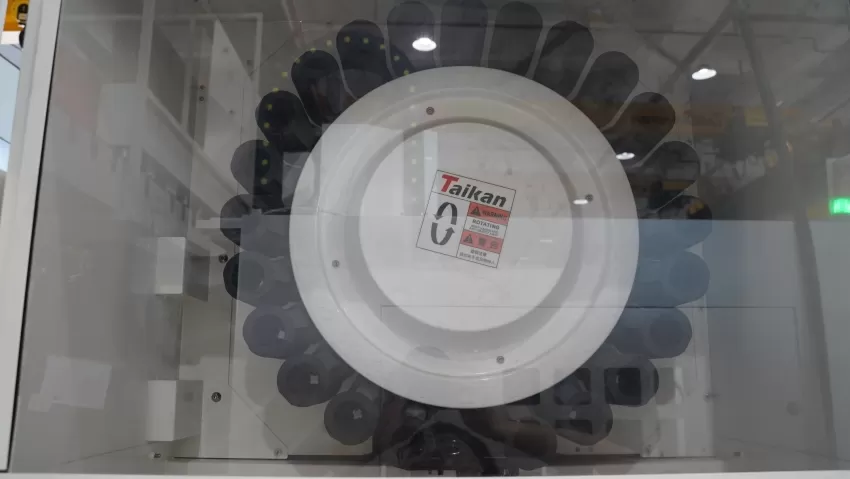

Selama periode pergantian alat frekuensi tinggi yang lama, komponen seperti permukaan cam di dalam kotak cam ATC, pin rantai pot alat, dan mekanisme pencekaman alat pada lengan ATC dapat aus. Ketika keausan melampaui batas toleransi, pengulangan gerakan pergantian alat menurun, secara signifikan meningkatkan kemungkinan masalah seperti penggenggaman alat yang tidak tepat atau alat jatuh, yang dapat menyebabkan macet.

II. Prosedur Pemecahan Masalah Terstandarisasi

Saat terjadi macet pergantian alat, ikuti prosedur terstandarisasi: "Berhenti Darurat & Isolasi Energi → Konfirmasi Status → Kembali Manual → Verifikasi Sinyal." Hindari tindakan paksa atau kekerasan.

1. Berhenti Darurat & Isolasi Energi

Segera tekan tombol Berhenti Darurat untuk menonaktifkan pengaktifan motor servo. Jika terdapat sumber daya pneumatik atau hidrolik, tutup katup penutup yang sesuai untuk mencegah gerakan tak terdugaMesin VMCselama operasi manual. Sistem sekarang dalam keadaan aman dan terkunci.

2. Pengamatan & Diagnosis Kerusakan

Akses layar diagnostik sinyal PMC dan catat kode alarm saat ini serta parameter diagnostik (misalnya, sinyal F atau sinyal G). Perhatikan dengan saksama hal berikut:

• Apakah lengan ATC dalam posisi horizontal (posisi genggam) atau posisi vertikal (posisi asal)?

• Apakah sakelar pelepas spindel telah terpicu?

• Apakah pot alat sudah miring sepenuhnya (dalam posisi siap)?

Informasi ini membantu menentukan apakah kemacetan terjadi selama fase "genggam," "cekam," atau "kembali ke asal" dari siklus pergantian alat.

3. Penempatan Ulang Lengan ATC Manual (Metode Reset Elektrikal)

Untuk lengan ATC yang digerakkan motor servo, pertama coba fungsi bawaan sistem "Reset Manual Lengan ATC" (biasanya diaktifkan melalui sakelar PMC atau kode M). Jika fungsi ini tidak tersedia, ikuti prosedur manual:

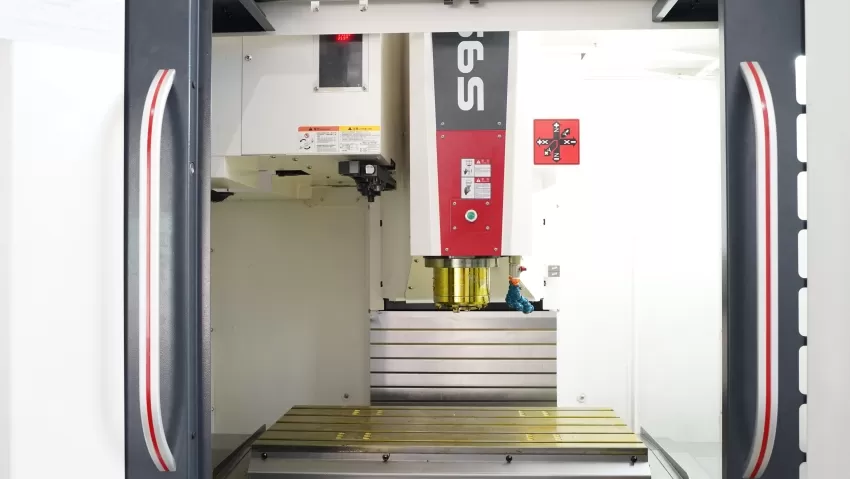

• Persiapan:Akses panel kontrol hidrolik atau pneumatik mesin. Gunakan katup override manual (atau gunakan kunci heksagonal untuk menggerakkan spul katup solenoid secara manual) untuk memaksa spindel melepas, memastikan lengan ATC tidak tertahan oleh kerucut spindel.

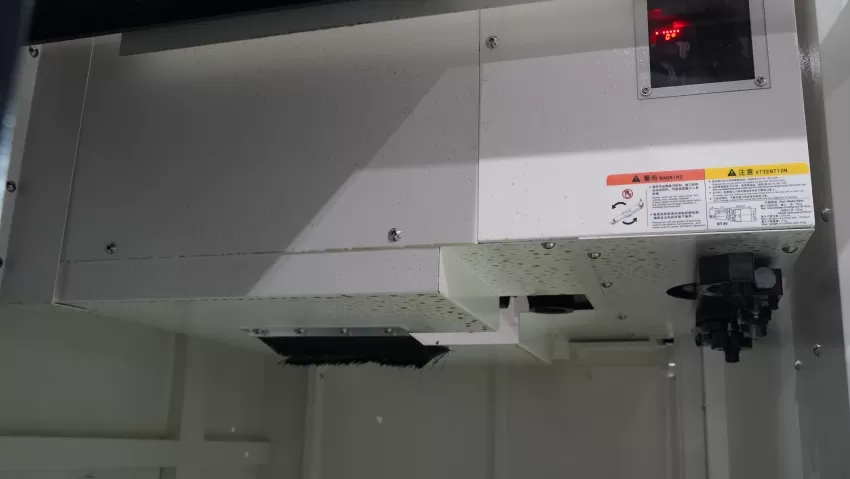

• Operasi Poros Motor:Temukan penggerak persegi (atau slot) di bagian belakang motor lengan ATC. Gunakan kunci pas khusus yang sesuai untuk memutarnyaperlahan dan stabil. Arah rotasi harus mengikuti arah asal mekanis lengan ATC (biasanya searah atau berlawanan arah jarum jam; lihat manual peralatan). Jika Anda menemui peningkatan resistensi tiba-tiba, segera hentikan dan periksa kotak cam untuk benda asing.

• Pelepasan Alat:Setelah memutar lengan ATC secara manual sehingga terlepas dari kerucut spindel atau pot alat, periksa struktur penggenggam lengan ATC. Untuk lengan dengan mekanisme pegas-jepit, buka perlahan klip pegas penggenggam menggunakan obeng pipih, atau longgarkan sekrup pengunci pada lengan untuk melepaskan gaya pencekaman pada stud penarik pemegang alat. Saat melakukan ini, topang alat dengan satu tangan dan lepaskan dengan hati-hati dengan tangan lainnya untuk mencegah jatuh dan merusak meja kerja atau penutup mesin.

4. Homing dan Verifikasi Presisi

Setelah lengan ATC dikembalikan secara manual ke posisi asalnya (biasanya vertikal), lepaskan tombol Berhenti Darurat. Dalam mode MDI, jalankan kode M untuk mengembalikan pot alat ke magasin dan mengembalikan lengan ATC ke posisi asalnya. Konfirmasikan bahwa semua lampu indikator status normal. Kemudian, lakukan uji coba pergantian alat kering (tanpa alat sebenarnya di lengan) untuk mengamati kelancaran gerakan dan mendengarkan suara yang tidak biasa. Jika posisi pergantian alat tampak tidak tepat, kalibrasi ulang posisi pergantian menggunakan antarmuka parameter yang ditentukan oleh pembuat mesin.

Jika langkah-langkah di atas tidak menyelesaikan masalah, atau jika Anda mengamati suara abnormal parah dari kotak cam, deformasi signifikan pada lengan ATC, atau kerusakan pada kerucut spindel, segera hentikan dan hubungi teknisi servis pabrikan peralatan untuk perbaikan profesional.

III. Strategi Pencegahan dan Pemeliharaan Sistematis

Untuk secara mendasar mengurangi terjadinya macet pergantian alat, disarankan untuk membangun sistem Pemeliharaan Prediktif (PdM) berdasarkan pemantauan data:

1. Kalibrasi Berkala Komponen Kunci

Kalibrasi konsentrisitas antara lengan ATC dan kerucut spindel setiap tiga bulan menggunakan jam ukur. Untuk magasin alat yang menggunakan sistem pemosisian tiga titik, pastikan pengulangan pot alat di posisi pergantian dalam ±0,05 mm. Periksa secara berkala sirkuit pelumasan kotak cam untuk memastikan gemuk (misalnya, gemuk berbasis litium) mencapai permukaan cam guna meminimalkan gesekan dan keausan.

2. Manajemen Cadangan Sistem Kelistrikan & Parameter

Cadangkan parameter CNC, program PMC, dan program makro secara berkala melalui kartu CF atau Ethernet. Ini sangat penting untuk variabel makro terkait pergantian alat (misalnya, seri #1000) dan parameter servo ATC untuk mencegah kesalahan posisi yang disebabkan oleh kehilangan parameter.

3. Standar Operasional & Pemantauan Sinyal

Perkuat pelatihan operator, tekankan bahwa tombol Berhenti Darurat atau RESET tidak boleh ditekan selama siklus pergantian alat, terutama saat lengan ATC sedang bergerak. Pertimbangkan untuk menambahkan logika "pencegahan interupsi siklus pergantian alat" ke program tangga. Manfaatkan fungsi diagnostik gelombang sistem CNC untuk secara berkala memantau waktu respons sinyal kritis seperti pelepas spindel dan gerakan lengan ATC, memungkinkan Anda memprediksi degradasi kinerja katup solenoid atau sakelar proksimitas.

4. Manajemen Kebersihan Sumber Daya

Pastikan fungsionalitas unit Filter-Regulator-Pelumas (F.R.L.) dalam sistem pasokan udara. Pertahankan tekanan stabil dalam rentang yang ditentukan (biasanya 0,5–0,7 MPa, ikuti spesifikasi peralatan dengan ketat). Kuras kondensat secara berkala dari tangki penerima udara. Tekanan udara yang tidak mencukupi adalah penyebab utama pelepasan spindel yang tidak sempurna, kemiringan pot alat yang lambat, atau kegagalan menemukan posisi lengan ATC. Ini harus menjadi item kunci dalam inspeksi harian.

Kesimpulan

Stabilitas Pengganti Alat Otomatis tipe lengan merupakan indikator inti keandalan pusat permesinan. Saat menghadapi kerusakan macet pergantian alat, menerapkan metode pemecahan masalah yang ilmiah dan ketat, dikombinasikan dengan kalibrasi presisi rutin dan pemantauan kondisi, dapat secara efektif mengurangi Waktu Rata-rata Perbaikan dan memperpanjang umur peralatan. Dengan menetapkan standar operasional yang kuat dan sistem pemeliharaan yang komprehensif, pabrikan dapat secara signifikan meningkatkan kemampuan operasional berkelanjutan dari jalur produksi otomatis mereka, memberikan fondasi yang kokoh untuk manufaktur cerdas presisi tinggi dan efisiensi tinggi.
