Pemesinan CNC 5-Axis Simultan Sejati vs. 3+2: Perbandingan Mendetail

Kapan mesin 5-axis tidak benar-benar mesin 5-axis? Jawabannya sederhana:Ketika bergerak ke posisi menggunakan 5 sumbu, tetapi hanya memotong menggunakan 3.

Di sektor presisi tinggi seperti dirgantara, peralatan medis, otomotif, dan manufaktur die/mold, istilah "5-axis" sering digunakan secara longgar. Kebingungan konseptual ini akhirnya merugikan bengkel mesin dengan biaya nyata, waktu berharga, dan akurasi.

At Taikan Machine, kami fokus menutup kesenjangan ini. Sebagai produsen mesin CNC terkemuka yang terdaftar di bursa dengan keahlian mendalam dalam pemesinan multi-sumbu, kami ingin memberikan penjelasan yang jelas dan langsung tentangteknologi simultaneous 5-axis sejatidibandingkanpositioning sumbu 3+2untuk membantu Anda melakukan investasi yang tepat untuk lantai bengkel Anda.

1. Perbedaan Inti: Kompensasi Dinamis vs. Penentuan Posisi Statis

Perbedaan mendasar antara kedua metode ini terletak sepenuhnya pada bagaimana kontrol CNC menghitung pergerakan.

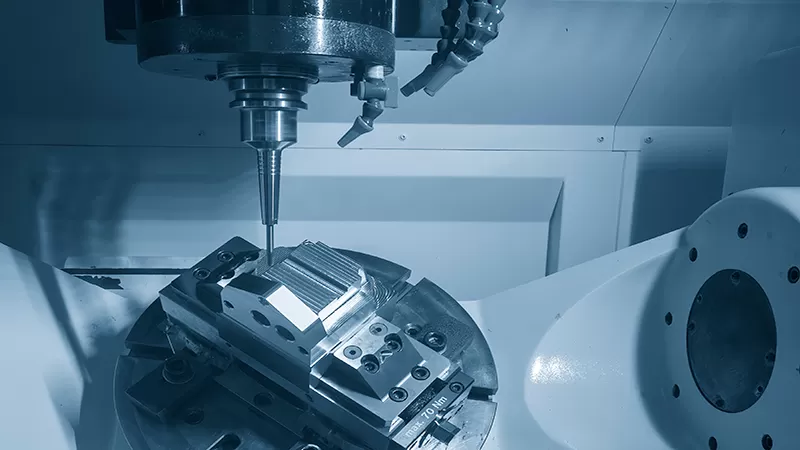

Pemesinan Sumbu 3+2 (Positional)

Pada intinya, pemesinan 3+2 adalah operasi 3-axis standar yang meminjam dua sumbu rotasi semata-mata untuk orientasi.

• Cara kerjanya:Meja putar atau spindel memiringkan benda kerja ke sudut yang telah ditentukan. Setelah terkunci pada tempatnya, semua pemotongan terjadi secara ketat sepanjang sumbu X, Y, dan Z.

• Kekurangannya:Jalur pemesinan menjadi serangkaian pendekatan tersegmentasi dan bertahap. Setiap kali mesin mengindeks ke sudut baru, itu memperkenalkan pengaturan baru. Hal ini secara inheren menumpuk kesalahan penentuan posisi, memerlukan penyesuaian ulang offset kerja secara manual yang sering, dan menambah waktu henti tersembunyi yang jarang diperhitungkan dalam estimasi waktu siklus.

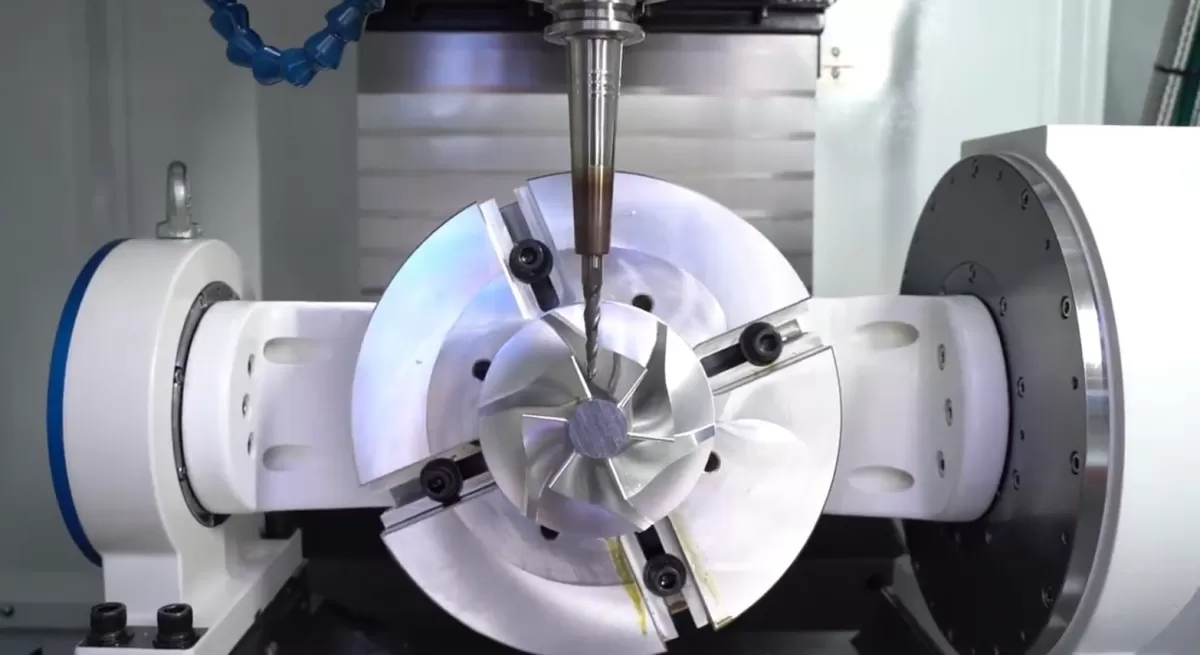

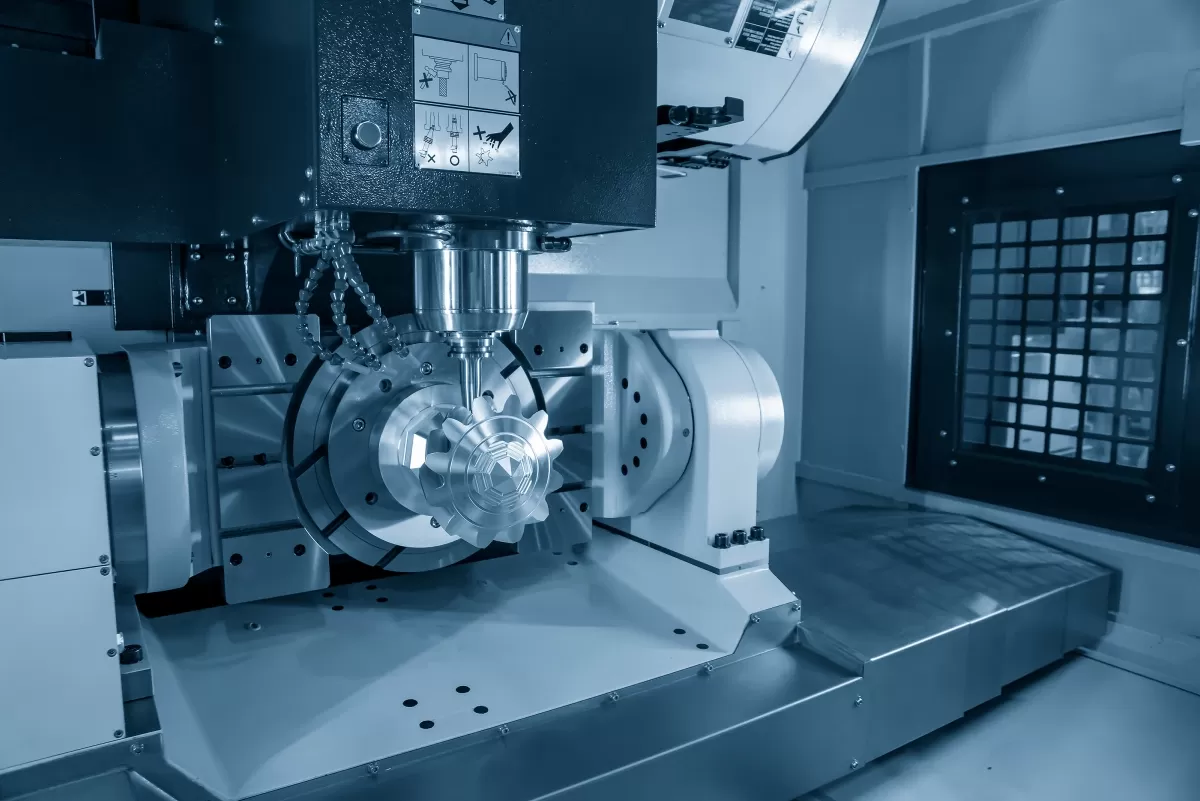

Pemesinan Simultaneous 5-Axis Penuh

Pemesinan 5-axis sejati menjaga semua lima sumbu secara aktif menginterpolasi dan bergerak selama pemotongan.

• Cara kerjanya:Setiap Taikanpusat pemesinan CNC 5-axisberjalan pada arsitektur CNC asli yang dilengkapi denganRTCP (Rotated Tool Center Point)kontrol.

• Keunggulannya:Kontrol secara terus-menerus menghitung offset spasial ujung pahat yang disebabkan oleh gerakan rotasi secara real time. Ini secara otomatis mengkompensasi panjang poros spindel dan geometri meja. Ujung pahat mengikuti kontur yang diprogram dengan sempurna—bahkan saat benda kerja berputar dan berotasi melalui kurva majemuk yang kompleks.

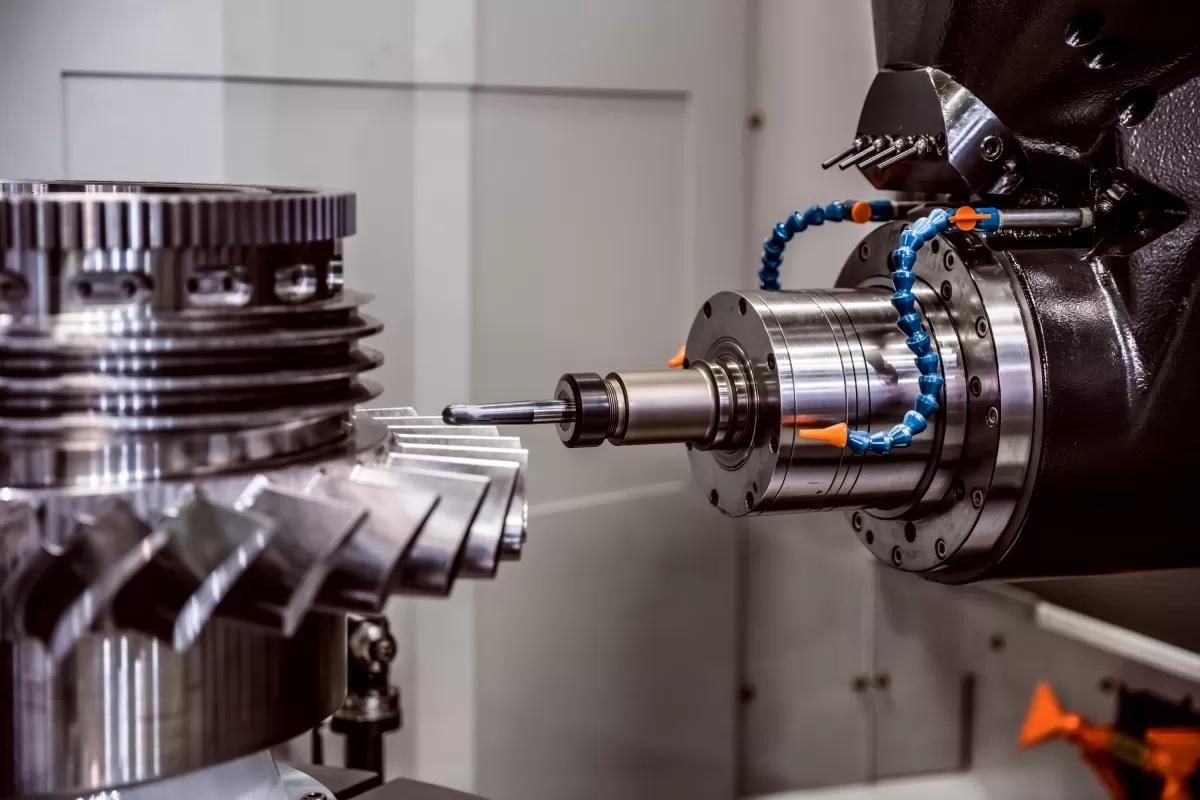

2. Geometri & Kualitas Permukaan: Kontur Kompleks vs. Bidang Sederhana

Pilihan Anda antara kedua teknologi ini secara langsung mempengaruhi hasil akhir permukaan dan waktu siklus komponen jadi Anda.

Keterbatasan Pemesinan 3+2

Pengaturan 3+2 unggul dengan komponen prismatik—seperti penutup rumah atau blok manifold—yang memerlukan pemesinan pada beberapa permukaan datar. Anda mengindeks komponen, lalu mengebor, mengetap, atau membuat kantong secara efisien.

Namun, ketika dipaksa untuk menangani permukaan bentuk bebas seperti bilah impeler, implan ortopedi, atau komponen struktural dirgantara, logikanya gagal:

• Karena tidak dapat terus-menerus menyesuaikan sudut pahat relatif terhadap permukaan melengkung, sistem CAM harus memperkirakan bentuk menggunakan tambal sulam jalur pahat 3-axis yang terpisah.

• Ini menciptakan hinggatumpang tindih jalur pahat 40, artinya mesin menghabiskan hampir setengah waktunya untuk memotong ulang material yang sama.

• % Hasilnya adalah "garis bekas" yang terlihat dan permukaan yang lebih kasar, menuntut pemolesan manual yang mahal di kemudian hari.

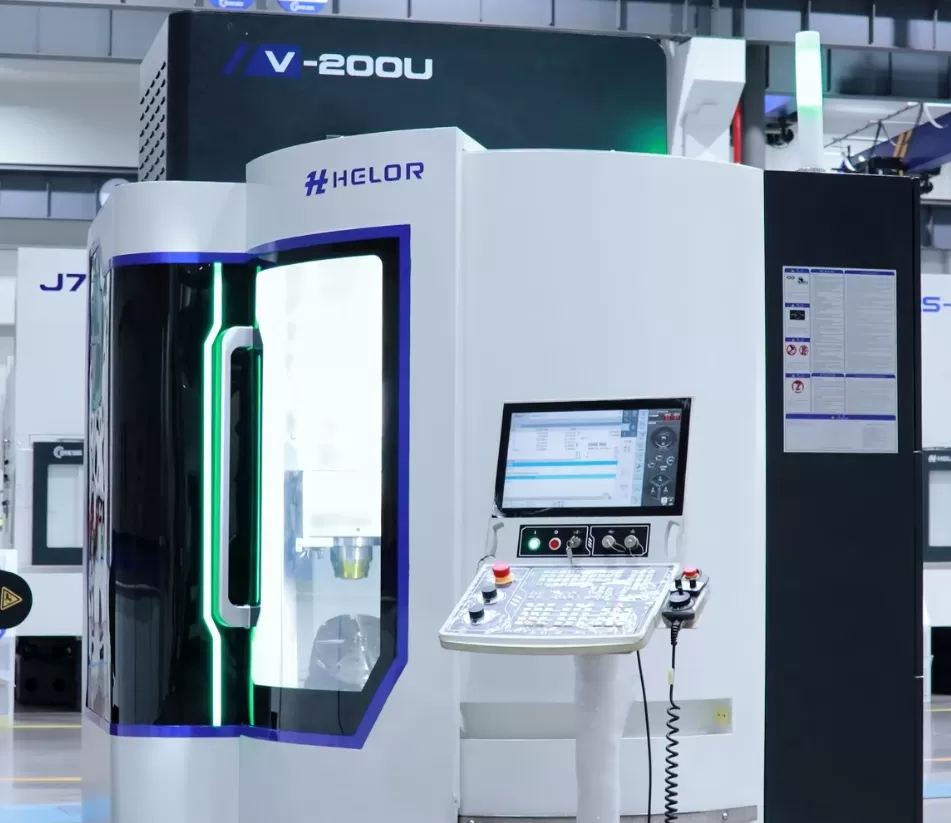

Efisiensi 5-Axis Sejati

Platform simultaneous 5-axis Taikan menghilangkan operasi sekunder ini dengan menggabungkan pemegangan kerja multi-langkah menjadi satu alur kerja yang lancar.

• Efisiensi Satu Pengaturan:Pada komponen kompleks seperti rumah daya kendaraan listrik, lebih dari sepuluh operasi berbeda—termasuk penggilingan kontur kontinu dan pengeboran sudut—diselesaikan dalamsatu penjepitan tunggal.

• Integritas Permukaan Unggul:Orientasi pahat beradaptasi secara dinamis dengan kontur permukaan, menjaga beban chip konstan dan kecepatan pemotongan optimal. Ini menghilangkan tanda campuran, memberikan hasil akhir permukaan murni langsung dari mesin.

• Akses Rongga Dalam:Desain spindel hidung panjang kami yang dipasangkan dengan meja putar cradle kekakuan tinggi memungkinkan pahat pemotong yang lebih pendek dan kaku masuk ke rongga dalam dengan mudah, meningkatkan laju pembuangan logam dan stabilitas pahat.

3. Ekonomi Tersembunyi: Nilai Siklus Hidup vs. Harga Awal

Meskipun mesin 3+2 menawarkan harga stiker awal yang lebih rendah, seringkali memperkenalkan biaya operasional tersembunyi yang secara diam-diam mengikis margin keuntungan Anda dari waktu ke waktu.

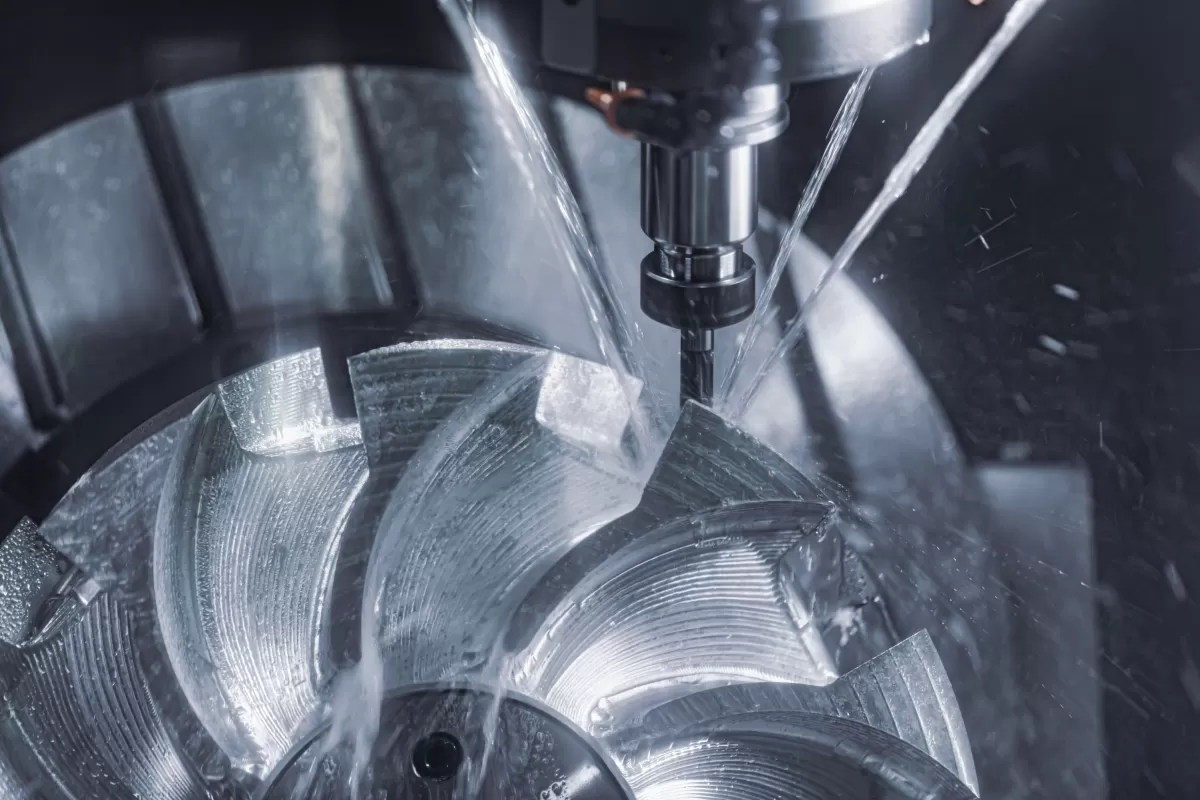

Di mana 3+2 Secara Diam-diam Menguras Keuntungan:

• Proliferasi Perlengkapan:Memesin komponen dengan lima permukaan miring yang berbeda seringkali memerlukan beberapa perlengkapan khusus atau pengaturan pemegangan kerja yang kompleks. Ini meningkatkan waktu rekayasa, biaya material, dan tenaga kalibrasi yang berkelanjutan.

• Keausan Pahat yang Dipercepat:Karena sumbu pahat terkunci dalam pengaturan 3+2, bengkel terpaksa menggunakan end mill dengan jangkauan panjang dan gauge diperpanjang untuk mengakses fitur dalam tanpa bertabrakan. Pahat yang lebih panjang ini sangat rentan terhadap defleksi, getaran, dan kegagalan prematur.

• Risiko Kualitas Operator:Setiap reposisi manual dan penyesuaian perlengkapan memperkenalkan kesalahan manusia. Tingkat skrap pasti meningkat ketika mengandalkan intervensi operator manual daripada kinematika mesin otomatis.

Bagaimana Taikan Full 5-Axis Menulis Ulang Perhitungan:

Mesin simultaneous 5-axis Taikan dirancang untuk menurunkantotal biaya per komponen, memaksimalkan pengembalian investasi jangka panjang Anda:

• Waktu Henti yang Diminimalkan:Dilengkapi dengan magasin pahat cepat yang memilikiwaktu pergantian chip-to-chip 2 detik, mesin kami memastikan spindel tetap berjalan dengan gangguan minimal.

• Pemegangan Kerja yang Disederhanakan:Karena RTCP menangani transformasi koordinat dinamis secara otomatis, operator tidak perlu memusatkan benda kerja dengan sempurna pada garis tengah trunnion. Ini memangkas waktu pengaturan dari jam ke menit.

• Umur Pahat Lebih Panjang:Dengan memiringkan benda kerja secara dinamis, mesin memungkinkan penggunaan pahat pemotong yang lebih pendek dan kaku. Ini secara drastis mengurangi defleksi pahat, memperpanjang umur pahat, dan menurunkan pengeluaran bahan habis pakai bulanan Anda.

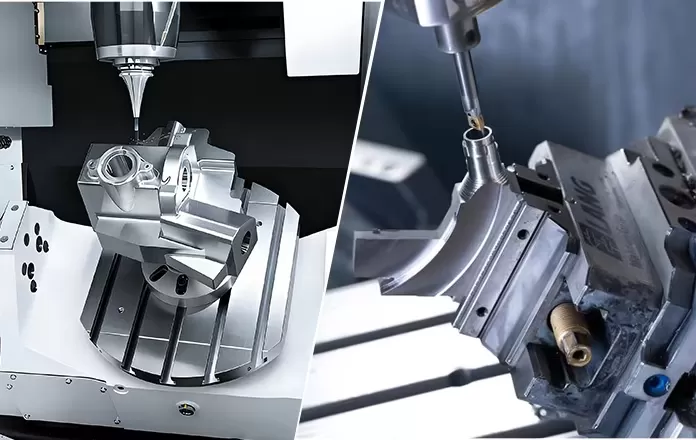

4. Keunggulan Taikan: Dibangun untuk Produktivitas Dunia Nyata

Di Taikan Machine, kami tidak sekadar memasang meja putar pada platform 3-axis standar. Pusat pemesinan simultaneous 5-axis kami dirancang dari awal dengan arsitektur CNC asli yang terintegrasi. Model kinematik, loop servo, dan algoritma RTCP disinkronkan dengan sempurna untuk menjalankan interpolasi kurva spasial yang sempurna tanpa tersendat atau penyimpangan mikro.

Sebagai perusahaan terdaftar di bursa dengan infrastruktur dukungan global yang kuat,taikanmenghadirkan teknologi 5-axis yang teruji produksi dan sangat mudah diakses oleh usaha kecil dan menengah, bukan hanya raksasa manufaktur tier-satu.

Seiring desain komponen berkembang menuju dinding yang lebih tipis, struktur organik, dan toleransi yang lebih ketat, sinkronisasi 5-axis sejati bukan lagi kemewahan—ini adalah dasar untuk tetap kompetitif. Lihatlah melampaui harga pembelian awal dan evaluasi total nilai siklus hidup. Ketika kelima sumbu hidup dan tersinkronisasi, kompleksitas berhenti menjadi tantangan dan menjadi keunggulan tidak adil Anda.

5. Tanya Jawab

1) Apa perbedaan mendasar antara pemesinan simultaneous 5-axis sejati dan pemesinan sumbu 3+2?
3+2 mengunci sumbu rotari pada posisinya dan memotong hanya dengan X, Y, dan Z, membangun jalur pahat dari langkah-langkah statis yang tersegmentasi. Mesin simultaneous 5-axis penuh Taikan menjaga semua lima sumbu terkoordinasi selama pemotongan, menggunakan RTCP untuk mengkompensasi ujung pahat secara dinamis untuk satu gerakan kontinu yang mengalir.

2) Apakah pemesinan sumbu 3+2 masih memiliki tempat yang valid di bengkel modern?
Ya—tetap efisien untuk komponen prismatik di mana fitur-fitur tegak lurus terhadap beberapa permukaan miring. Namun, begitu geometri Anda mencakup permukaan bentuk bebas atau rongga dalam, sebuahpusat pemesinan 3-axisyang beroperasi dalam konfigurasi 3+2 mencapai batas kinematik yang dibangun untuk ditembus oleh teknologi simultaneous 5-axis asli.

3) Apa itu RTCP?
RTCP (Rotated Tool Center Point) adalah algoritma kontrol real-time yang secara otomatis mengkompensasi perpindahan ujung pahat setiap kali sumbu rotari bergerak. Koreksi dinamis itulah yang memungkinkan mesin 5-axis Taikan mempertahankan akurasi volumetrik dalam domain ±0.005 mm, pita toleransi yang tidak dapat dipertahankan secara andal oleh positioning statis 3+2 di berbagai pengaturan sudut.

4) Mengapa 5-axis penuh menghasilkan hasil akhir permukaan yang lebih baik pada kontur kompleks?
3+2 memaksa sistem CAM untuk memperkirakan permukaan bentuk bebas dengan tambalan sudut tetap, seringkali menyebabkan hingga 40% tumpang tindih jalur pahat dan kekasaran permukaan sekitar Ra 6.3 µm. 5-axis penuh menjaga pahat tetap normal terhadap permukaan dalam satu sapuan tanpa gangguan, memberikan integritas permukaan yang jauh lebih tinggi dan sering menghilangkan pencampuran manual.

5) Bukankah mesin 5-axis penuh jauh lebih mahal? Bagaimana cara membenarkan investasinya?
Harga awalnya lebih tinggi, tetapi 3+2 menyembunyikan biaya substansial dalam perlengkapan khusus, keausan pahat yang lebih cepat dari pemotong dengan panjang gauge panjang, dan pengaturan manual berulang. Dengan menggabungkan beberapa operasi menjadi satu penjepitan dengan waktu chip-to-chip yang lebih cepat, mesin simultaneous 5-axis Taikan biasanya menghasilkan total biaya per komponen yang lebih rendah sepanjang siklus hidupnya.

6) Aplikasi apa yang paling diuntungkan dari mesin simultaneous 5-axis penuh Taikan?
Setiap komponen yang saat ini menuntut banyak pengaturan, pencampuran kontur, atau akses rongga dalam—impeler dirgantara, rumah daya EV, implan medis, dan rongga cetakan presisi memimpin daftar. Jika kompleksitas perlengkapan dan tenaga kerja finishing tangan menekan margin Anda, Anda sudah memasuki wilayah 5-axis penuh.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
