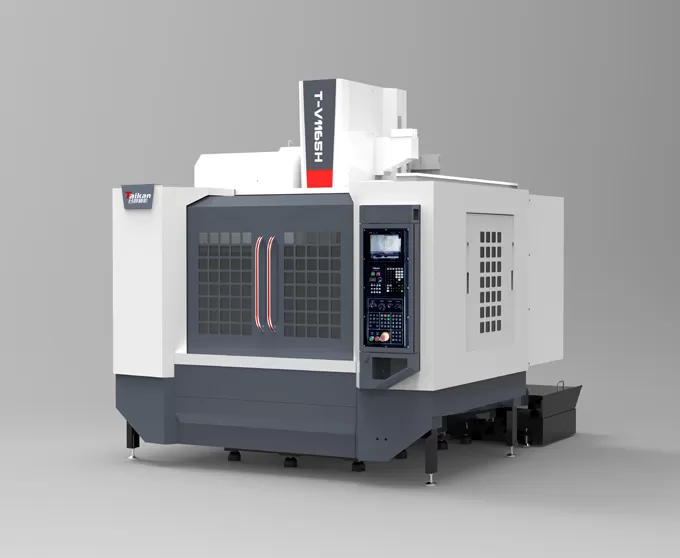

T-V1165H pusat mesin vertikal presisi tinggi dan berkecepatan tinggi

Perjalanan

Perjalanan meja (X sumbu)

Mm

1100

Sadel perjalanan (Y axis)

Mm

650

Kepala stok perjalanan (sumbu Z)

Mm

600

Jarak dari poros hidung ke permukaan kerja

Mm

125-725

Jarak dari poros tengah ke kolom panduan permukaan

Mm

707

Meja kerja

Ukuran meja

Mm

1200*600

Maks. Beban (bahkan bantalan beban)

Kg

800

Slot T (jumlah slot-lebar slot * spasi)

Mm

5-18*100

Poros

Daya Motor (berperingkat/waktu singkat)

KW

11/15

Torsi Motor (diberi peringkat/waktu singkat)

N.m

52.5/118

Rentang kecepatan

R/min

50 ~ 12000 (langsung disandingkan)

Diameter poros

Mm

Φ150

Poros lancip

/

BT40

Spesifikasi paku keling

/

P40T-I(MAS403)

Kecepatan

Rentang kecepatan pemotongan pakan

BB/min

Rak penyimpanan 1 10000

Kecepatan traverse cepat sumbu X/Y/Z

M/min

30/30/30

Akurasi

Akurasi pemosisian (X/Y/Z)

Mm

0.01

GB/T18400.4 (perjalanan penuh)

Repeatability (X/Y/Z)

Mm

0.007

Alat majalah

Kapasitas alat

Buah

24

Maks. Berat alat

Kg

7

Maks. Panjang alat

Mm

250

Maksimal. diameter alat (penuh/kosong yang berdekatan)

Mm

Intrav75/intrav150

Lainnya

Sistem CNC

/

Mitsubishi M80VB

Sumber udara

Aliran

L/min

≥ 280(ANR)

Tekanan udara

MPa

0.6-0.8

Kapasitas peralatan

KVA

25

Kapasitas tangki pendingin

L

300

Ukuran mesin

Mm

2700*3494*2970

Sesuai dengan sumbu X * Y * Z

Berat (sekitar)

Kg

6100
