Name: HG-BU2030 Pusat Permesinan Gantry 5-Axis
Brand: Taikan Machine
Availability: InStock

Karakteristik G-BU2030 pusat mesin Gantry 5 sumbu

Struktur mesin

Mesin dilengkapi struktur bingkai gantry atas dengan meja kerja yang tetap.
Komponen utama terbuat dari besi cor kekuatan tinggi.

Panduan

Semua sumbu XYZ dilengkapi dengan panduan linear roller pekerjaan berat,
Panduan balok silang y-axis menggunakan pengaturan langkah dengan rentang panduan lebar untuk meningkatkan kapasitas beban.
Panduan sadel z-axis memiliki 4 panduan yang dipasang pada 90 ° dengan 12 blok linear untuk mendukung guideway z-axis, memberikan kilau spindel yang kuat dan kinerja kecepatan tinggi yang baik.

Sekrup bola

XY axes menggunakan struktur drive ulir bola timbal yang besar.

Sumbu Z menggunakan penggerak sekrup bola motor langsung.

Unit poros

Unit poros menggunakan Zhongke Ibeg T70.5 5-axis terhubung dengan kepala penggilingan putar ganda a/C, yang dapat mencapai Mesin terkait 5-sumbu dari permukaan kompleks.
Dengan encoder presisi tinggi dan sistem penjepit hidrolik, sumbu a dan C dapat dikunci pada sudut mana pun dalam jarak operasional (sumbu C ± 360 °, sumbu ± 110 °).
Poros bermotor standar 18000rpm, mampu pemotongan presisi tinggi, cepat, dan berkelanjutan.
Stasiun pompa hidrolik independen memastikan alat penjepit yang aman dan andal.
Penggerak sumbu bermotor dan A/C dilengkapi dengan sistem pendingin kontrol suhu.

Aplikasi G-BU2030 pusat mesin Gantry 5 sumbu

Terutama digunakan untuk komponen kompleks permesinan, aluminium dan Aloi, serta bahan yang sulit digenggam. Mampu mesin presisi tinggi dan efisiensi tinggi dari permukaan spasial yang kompleks.

Contoh benda kerja 1

Contoh benda kerja 2

Contoh benda kerja 3

Spesifikasi Mesin Pusat Pemesinan Gantry 5-Axis HG-BU2030

Item				Unit	HG-BU2030
Pergerakan	Pergerakan meja (sumbu X)			mm	3200
	Pergerakan sadel (sumbu Y)			mm	2200
	Pergerakan ram (sumbu Z)			mm	1000
	Jarak ujung spindel ke meja			mm	100～1100
	Lebar gantry efektif			mm	3200
Meja	Ukuran meja			mm	2000*3000
	Beban maks.			kg/m²	5000
	Alur T			mm	28
Spindel	Daya spindel			KW	30
	Kecepatan maks.			r/min	18000
	Keluaran torsi			Nm	72/85
	Penampang ram			mm	420×420
	Tirus spindel				HSK-A63
Kecepatan	Rentang laju pemakanan (Pemotongan)			mm/min	20/20/20
	Kecepatan lintas cepat (sumbu X/Y/Z)			mm/min	24000/24000/24000
Akurasi	Akurasi pemosisian	Dengan skala		mm	0.020/0.015/0.01
		Tanpa skala		mm	0.03/0.025/0.02
	Keterulangan	Dengan skala		mm	0.013/0.011/0.009
		Tanpa skala		mm	0.018/0. 015/0.012
Lain-lain	Penyeimbang sumbu Z				Keseimbangan hidraulik + nitrogen

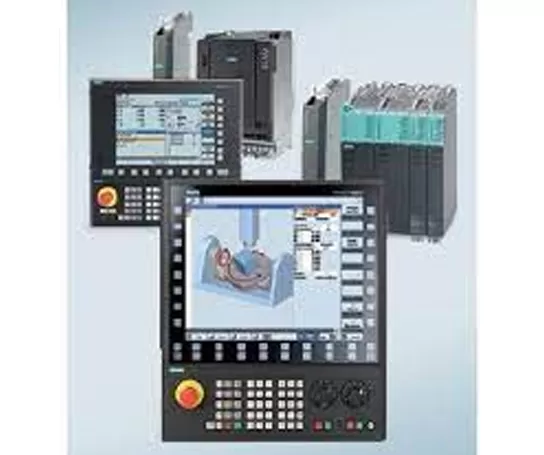

	Sistem CNC				SIEMENS ONE
	Pasokan udara		Flow	L/min	500
			Tekanan	MPa	0.45~0.8
	Kapasitas tangki pendingin			L	140
	Ukuran mesin (P×L×T)			mm	8500×6600×5200
	Berat mesin (perkiraan)			kg	35000

Informasi pada halaman ini hanya untuk referensi. Spesifikasi dan detail dapat berubah karena peningkatan atau perbaikan produk. Untuk informasi lebih lanjut, silakan hubungi kami.
