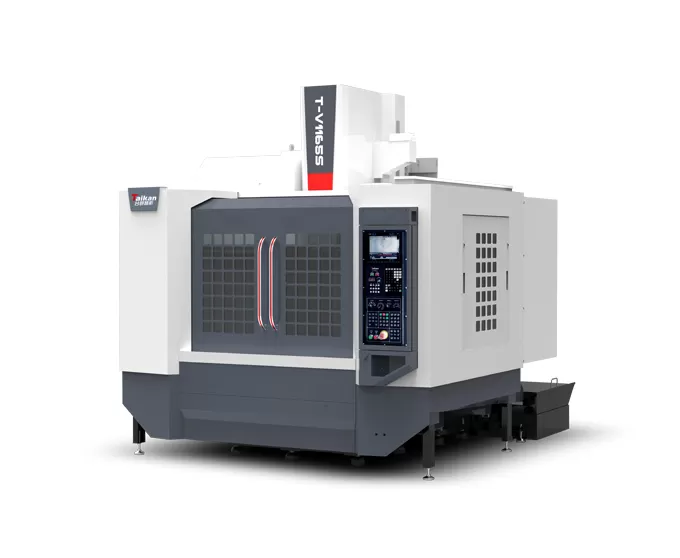

HT-V1165S Pusat Permesinan Vertikal Kecepatan Tinggi dan Efisiensi Tinggi

Perjalanan

Perjalanan meja (sumbu X)

mm

1100

Perjalanan sadel (sumbu Y)

mm

650

Perjalanan headstock (sumbu Z)

mm

600

Jarak dari ujung spindel ke permukaan meja

mm

125～725

Jarak dari pusat spindel ke permukaan pemandu kolom

mm

707

Meja kerja

Ukuran meja

mm

1200*600

Beban maks. (beban merata)

kg

800

Alur T (jumlah alur - lebar alur * jarak)

mm

5-18*100

Spindel

Daya motor (terukur/singkat)

kW

7.5/11

Torsi motor (terukur/singkat)

N.m

35.8/95.5

Rentang kecepatan

r/min

50~12000 (Kopel langsung)

Diameter spindel

mm

φ150

Tirus spindel

/

BT40

Spesifikasi stud penarik

/

P40T-I（MAS403）

Kecepatan

Rentang kecepatan pemakanan

mm/min

1-10000

Kecepatan lintas cepat sumbu X/Y/Z

m/min

36/36/36

Ketelitian

Ketelitian posisi (X/Y/Z)

mm

0.01

GB/T18400.4（Perjalanan penuh）

Kemampuan pengulangan (X/Y/Z)

mm

0.007

Magasin alat

Kapasitas alat

pcs

24

Berat alat maks.

kg

7

Panjang alat maks.

mm

250

Diameter alat maks. (penuh / tempat kosong bersebelahan)

mm

Φ75/Φ150

Lain-lain

Sistem CNC

/

Mitsubishi M80VB

Pasokan udara

Flow

L/min

≥280（ANR)

Tekanan udara

MPa

0.6~0.8

Kapasitas peralatan

KVA

25

Kapasitas tangki pendingin

L

300

Ukuran mesin

mm

2700*3494*2970

Sesuai sumbu X*Y*Z

Berat (perkiraan)

Kg

6100
