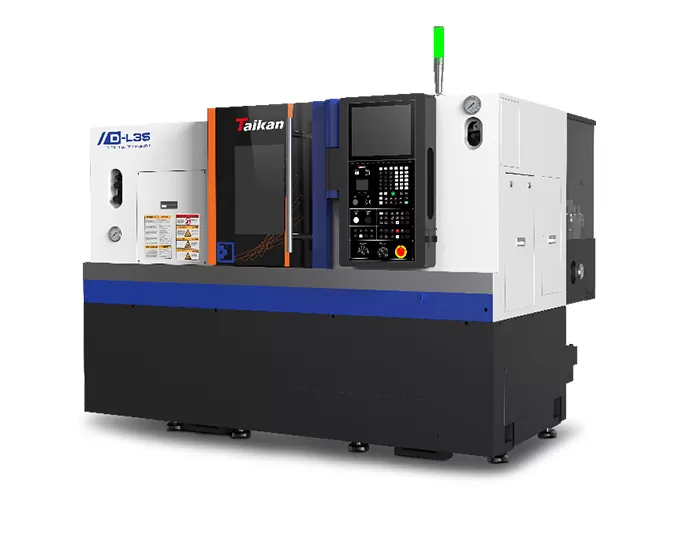

Name: Mesin bubut horizontal CNC D-L35
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Karakteristik Mesin Bubut Horizontal CNC D-L35

Struktur Keseluruhan

Karakteristik struktural dari keseluruhan dasar mesin dengan rel tinggi dan rendah 30°. Setelah FEA, tata letak rusuk penguat dioptimalkan untuk mencapai kekakuan yang sangat baik dan getaran rendah.
Sumbu X/Z menggunakan panduan rol tugas berat kelas P 35mm dengan struktur bentang lebar, yang dapat menangani operasi beban tinggi.

Spindel bermotor

Ini mengadopsi bantalan khusus kelas P4 untuk peralatan mesin dan dilumasi dengan gemuk bantalan khusus untuk menjaga akurasi yang baik dan umur pakai yang panjang.
Karakteristik kekakuan tinggi dan torsi tinggi dari spindel bermotor sangat meningkatkan efisiensi produksi dan pemrosesan serta mencapai efek pemotongan ulang yang sangat baik dari spindel.

Komponen spindel didinginkan dengan air atau oli untuk mengurangi dampak pemanasan spindel pada akurasi pemesinan.

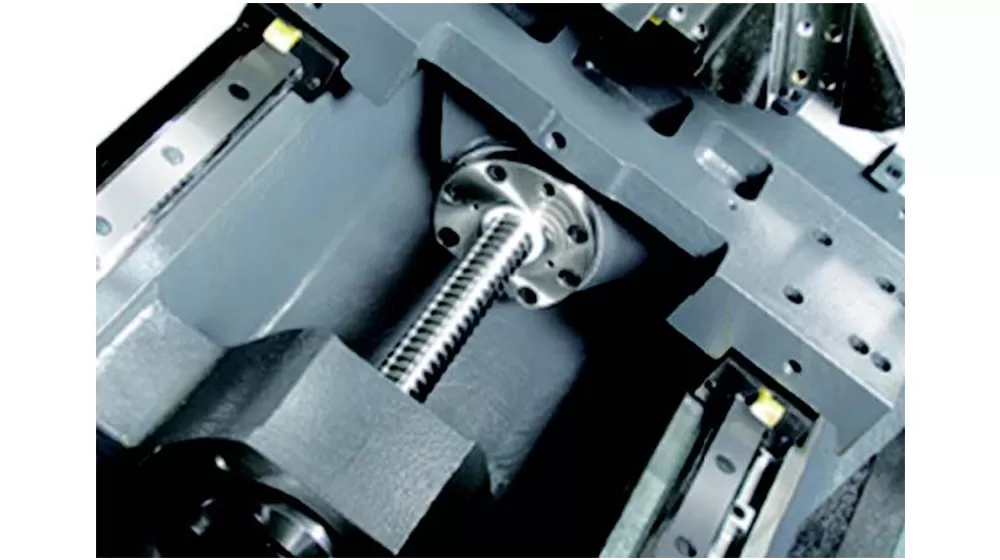

Sekrup presisi dan rel pemandu

Sumbu X/Z menggunakan ulir sekrup berongga bola senyap berkecepatan tinggi 32 yang diimpor. Sekrup ini menerapkan proses pra-peregangan untuk secara efektif mengurangi dampak pemanasan sekrup pada akurasi transmisi.

Umpan cepat dapat mencapai 30 m/menit, akurasi posisi 0,003 mm; sumbu X/Z semuanya menggunakan roller 35mm.

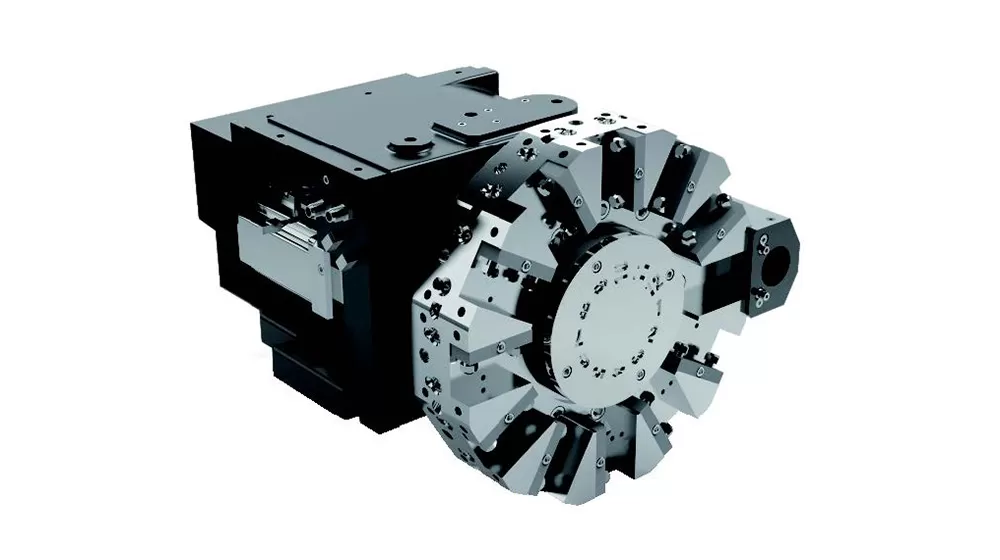

Turet servo

Turret alat standar digerakkan oleh motor servo dan memiliki mekanisme reduksi internal untuk pergerakan yang presisi dan andal.
Turret alat dapat berputar ke kedua arah, dan kecepatan respons pergantian alat cepat dan mulus.

Mesin bubut horizontal CNC dilengkapi dengan alat khusus untuk secara efektif menghindari serbuk besi dan secara signifikan meningkatkan umur alat.

Aplikasi mesin bubut horizontal CNC D-L35

Ini mesin bubut CNC banyak digunakan dalam pemrosesan cakram berukuran kecil dan sedang, poros, dan bagian putar lainnya. Memiliki kinerja pemrosesan yang kuat dan akurasi posisi yang tinggi. Ini sangat profesional di bidang logam seperti roda gigi, bantalan, unit hub roda kecil, energi baru, industri perminyakan, dan suku cadang otomotif.

Contoh Benda Kerja 1

Contoh Benda Kerja 2

Contoh Benda Kerja 3

Contoh Benda Kerja 4

Spesifikasi Mesin Bubut Horizontal D-L35

Name		Unit	Spesifikasi	Catatan
Rentang pemesinan	Diameter putaran maksimum pada bed	mm	φ500
	Diameter pemesinan maksimum (spindle/cakram)	mm	φ300/φ350
	Panjang pemesinan maksimum	mm	560
	Diameter batang maksimum	mm	φ52
Gerakan	Gerakan sumbu X	mm	190
	Daya motor sumbu X/torsi stall	kw/Nm	2.2/38
	Gerakan sumbu Z	mm	580
	Daya motor sumbu Z/torsi stall	kw/Nm	2.2/38
Spindle	Daya keluaran (S1/S6)	kw	11/22
	Jenis ujung spindle		A2-6
	Kecepatan spindle	r/min	0-4000
	Diameter lubang spindle	mm	φ63
Kecepatan cepat	Kecepatan gerak cepat (sumbu X)	m/min	30
	Kecepatan gerak cepat (sumbu Z)	m/min	30
	Kecepatan pemakanan	mm/min	1~8000
Alat	Kapasitas alat	T	12
	Waktu pengindeksan alat	Detik/bit	0.5
	Ukuran badan alat bubut	mm	25×25
	Diameter alat bor maks.	mm	40
Akurasi	Akurasi pemosisian (sumbu X)	mm	0.006
	Akurasi pemosisian (sumbu Z)	mm	0.006
	Repeatabilitas (sumbu X)	mm	0.004
	Repeatabilitas (sumbu Z)	mm	0.004
Lainnya	Kapasitas catu daya	kVA	20
	Volume tangki pendingin fluoride	L	150
	Dimensi mesin	mm	2430×1740×2030	Tangki air pembuangan chip manual
	Berat bersih mesin (kira-kira)	kg	3600

Informasi di halaman ini hanya untuk referensi. Spesifikasi dan detail dapat berubah karena peningkatan atau penyempurnaan produk. Untuk informasi lebih lanjut, silakan hubungi kami.
