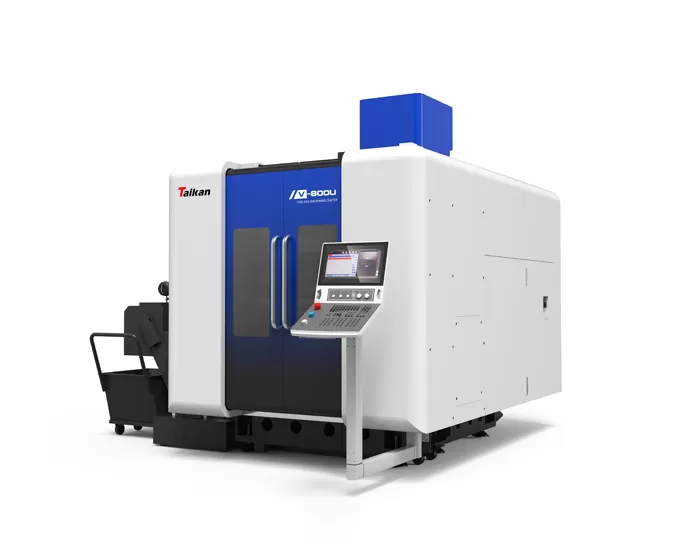

V-800U pusat mesin 5 sumbu vertikal

Perjalanan

X/Y/Z perjalanan

Mm

850/900/580

Rentang rotasi sumbu

°

± 120

Rentang rotasi sumbu C

°

360

Jarak dari poros hidung ke permukaan kerja

Mm

Pemasangan 180 760

Meja

Ukuran meja

Mm

Intrav800 * 630

Maks. Beban

Kg

800

Slot T (jumlah slot-lebar slot * spasi)

Mm

9-18*65

Kecepatan

Kecepatan traverse cepat sumbu X/Y/Z

BB/min

36

Kecepatan rotasi traverse cepat sumbu A/C

R/min

A:30/C:50

Akurasi

Akurasi pemosisian sumbu X/Y/Z

Mm

0.006/0.006/0.006

Akurasi repeatabilitas sumbu X/Y/Z

Mm

0.004/0.004/0.004

Akurasi pemosisian sumbu A/C

Detik

6/6

Akurasi repeabilitas poros A/C

Detik

4/4

Poros

Daya motor spindel (S1/S6)

KW

30/36

Torsi motor spindel (S1/S6)

Nm

100/120

Kecepatan poros

R/min

0 ~ 16000

Spesifikasi pemegang alat

/

HSK A63

Alat majalah

Alat struktur majalah

/

Alat rantai lengan majalah

Kapasitas alat majalah

T

40

Maks. Berat alat

Kg

8

Maks. Panjang alat

Mm

300

Maksimal. diameter (penuh/kosong yang berdekatan)

Mm

Φ80/φ150

Lainnya

Sistem CNC

/

Siemens SINUMERIK ONE

Persyaratan tekanan sumber udara

MPa

0.6-0.8

Total kapasitas listrik

KW

75

Ukuran mesin (panjang * lebar * tinggi)

Mm

5100*4500*3400

Berat Mesin Utama (kira-kira)

KG

18000
