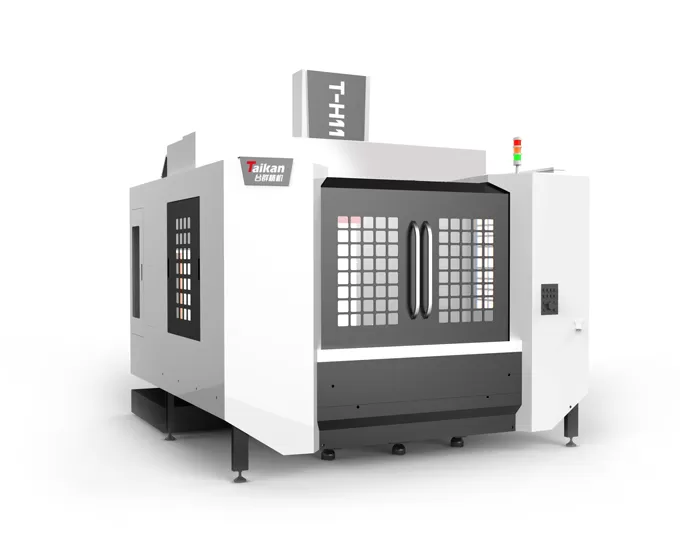

Name: HT-H11 Pusat Pemesinan Horizontal
Brand: Taikan Machine
Availability: InStock

Karakteristik Pusat Pemesinan Horizontal HT-H11

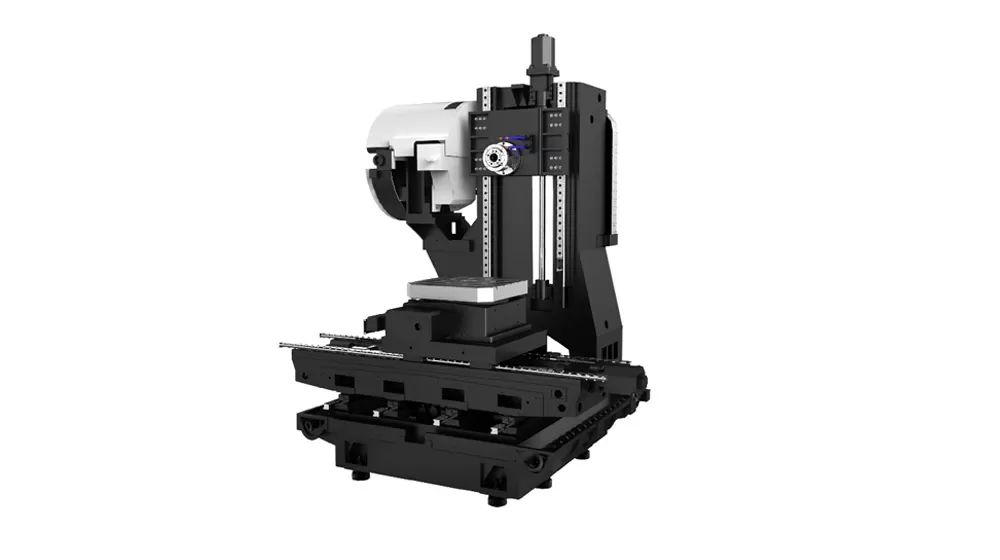

Struktur mesin

Mesin menampilkan tabel cross slide dan struktur kolom tetap. Produk ini dilengkapi dengan dasar super besar, stabil, dan kolom lebar lebar kaku tinggi. Komponen utama terbuat dari bahan besi cor kekuatan tinggi untuk meningkatkan daya tahan dan stabilitas.

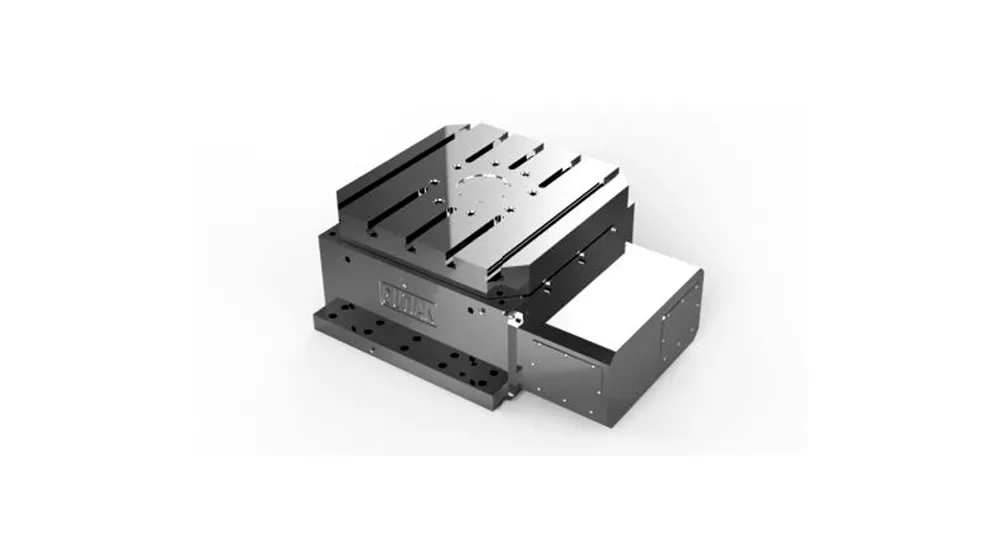

Meja putar CNC tipe Cam

Indeks Minimal: tabel putar menawarkan indeksasi minimum 0.001 °.
Presisi dan kecepatan tinggi: meja putar CNC tipe cam menggunakan permukaan mengemudi kecepatan konstan dari kamera dan kontak bergulir pra-pemuatan antara permukaan cam dan bantalan jarum pada turret, memastikan presisi tinggi, kecepatan tinggi, nol reaksi, dan kemampuan untuk menangani beban berat.

Unit poros penggerak langsung BT40-12000rpm

Sistem pendingin oli: dilengkapi dengan sistem pendingin oli untuk mencegah perubahan bentuk spindel termal, memastikan kinerja yang konsisten.
Desain hidung jenis labirin: dilengkapi hidung model labirin dengan fungsi perlindungan tirai udara untuk mencegah intrusi pendingin, meningkatkan daya tahan poros, dan presisi.

Alat majalah Disc 24T

Kontrol Encoder sudut: menggunakan encoder sudut untuk mengontrol aksi perubahan alat, memastikan sinyal stabil dan andal untuk perubahan alat yang halus dan presisi.
Mekanisme berbasis Cam: majalah alat berbasis cam menjamin rotasi presisi tinggi, memastikan operasi yang lancar bahkan dengan alat tugas berat.
Desain tertutup penuh: struktur tertutup sepenuhnya mencegah penyalaan besi permesinan dari percikan ke majalah alat, melindungi alat dan memelihara akurasi mesin, sekaligus meningkatkan stabilitas secara keseluruhan.

Unit poros penggerak langsung BT40-12000rpm

Aplikasi Pusat Pemesinan Horizontal HT-H11

Mesin perkakas ini cocok untuk pemrosesan berbagai jenis komponen kompleks dalam jumlah kecil hingga menengah, seperti komponen berbentuk kotak berukuran kecil dan sedang, plat, cakram, katup, rumah, dan cetakan. Alat ini banyak digunakan di industri seperti komponen presisi, produk 5G, perangkat keras, suku cadang otomotif, dan perangkat medis.

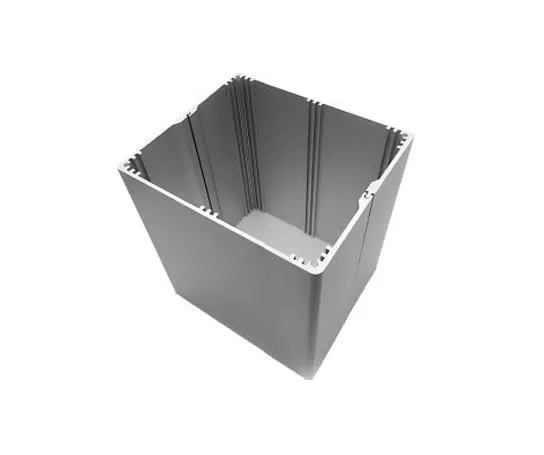

Contoh benda kerja 1

Contoh benda kerja 2

Contoh benda kerja 3

Contoh benda kerja 4

Contoh benda kerja 5

Spesifikasi Pusat Pemesinan Horizontal HT-H11

Name		Unit	HT-H11	Keterangan
Gerakan	Gerakan meja (sumbu X)	mm	1100	Kiri dan kanan
	Gerakan sadel (sumbu Z)	mm	650	Depan dan belakang
	Gerakan Headstock (sumbu Y)	mm	600	Atas dan bawah
	Jarak dari ujung spindel ke pusat meja	mm	175～825
	Jarak dari pusat spindel ke permukaan meja	mm	20～620
	Diameter putaran benda kerja maks.	mm	1200
	Tinggi benda kerja maks. yang diizinkan	mm	720	Permukaan kerja
Meja	Ukuran meja	mm	500*500
	Beban maks.	Kg	500
	Alur T (jumlah alur - lebar alur * jarak)	mm	5-18*100
	Lubang posisi pusat	mm	Φ100H7
	Akurasi pembagian	detik busur	±15
	Akurasi pengulangan	detik busur	±8
	Tekanan penguncian	Kg/cm2	35
	Kecepatan maks.	rpm	40
	Unit pembagian min.	Derajat (°)	0.001
Spindel	Daya motor (terukur/sementara)	kw	7.5/11
	Torsi motor (terukur/sementara)	N.m	35.8/95.5
	Kecepatan	r/min	12000 (Sambungan langsung)
	Diameter spindel	mm	φ150
	Spesifikasi pemegang alat		BT40
	Spesifikasi paku keling		P40T-I（MAS403）
Kecepatan	Rentang kecepatan pemakanan pemotongan	mm/min	1-10000
Kecepatan	Kecepatan gerak cepat sumbu X, Y, Z	m/min	36
Akurasi	Akurasi posisi (X/Y/Z)	mm	0.01	GB/T 18400.4（Perjalanan penuh）
Akurasi	Akurasi posisi pengulangan (X/Y/Z)	mm	0.007
Magasin alat	Kapasitas magasin alat	T	24

Informasi di halaman ini hanya untuk referensi. Spesifikasi dan detail dapat berubah karena peningkatan atau penyempurnaan produk. Untuk informasi lebih lanjut, silakan hubungi kami.
