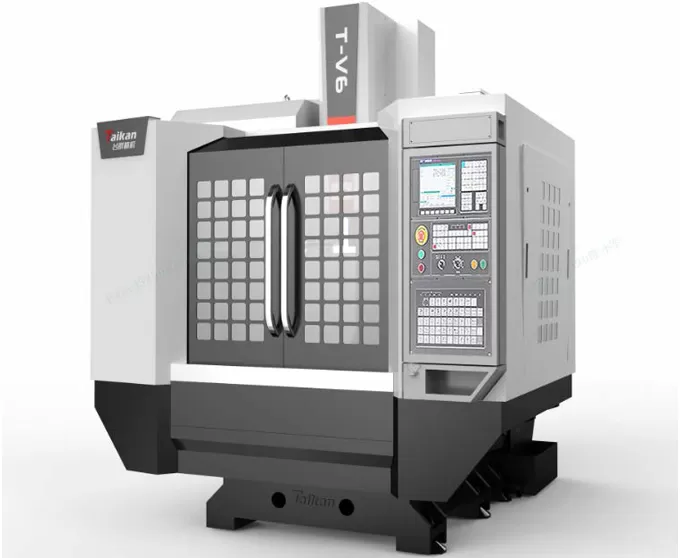

Name: HT-V6 Pusat Permesinan Vertikal Pemotongan Ringan
Brand: Taikan Machine
Availability: InStock

Karakteristik T-V6 pusat mesin vertikal pemotongan cahaya

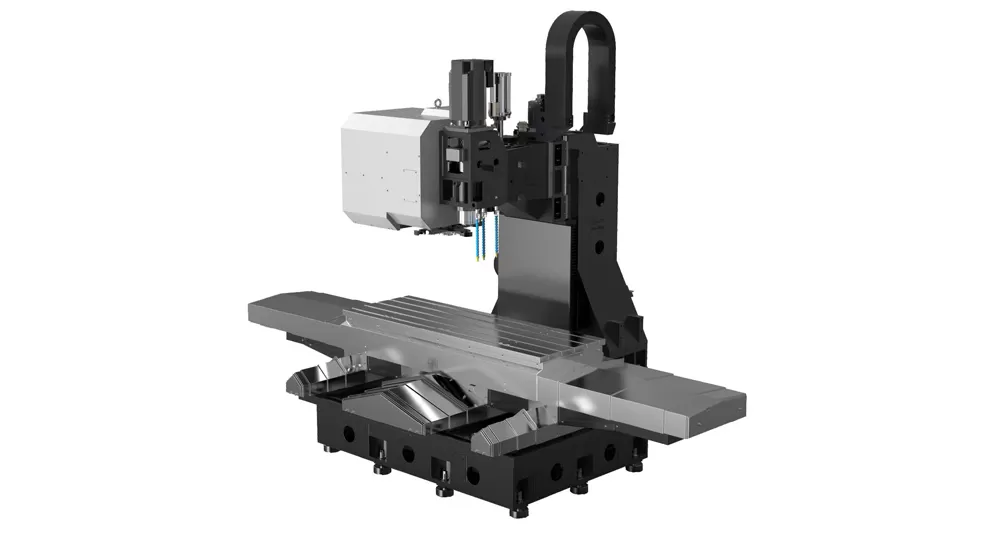

Dasar stabilitas tinggi

Struktur dasar, dirancang melalui analisis digital dan desain khusus, fitur rentang besar dengan dukungan enam titik, secara signifikan meningkatkan kaku mesin dan ketahanan getaran, memastikan stabilitas sepanjang proses mesin. Komponen besar utama dilemparkan dari bahan besi cor kekuatan tinggi menggunakan cetakan pasir resin berkualitas tinggi, memberikan kelembutan yang sangat baik dan stabilitas presisi untuk mesin.

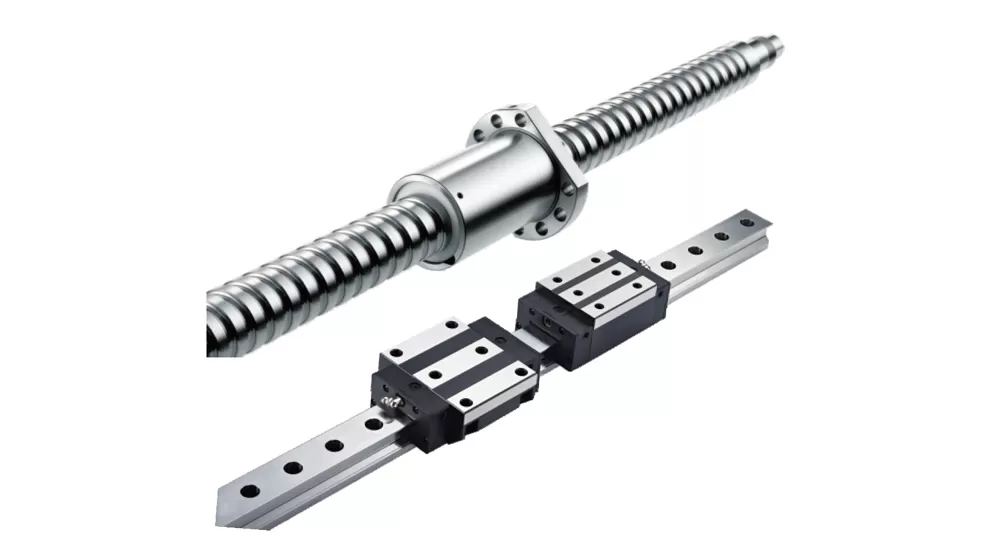

Sumbu umpan presisi tinggi

Ketiga sumbu dilengkapi dengan panduan ball linear, menawarkan kaku tinggi, gesekan rendah, dan kapasitas bearing beban yang kuat.
Sumbu Z menggunakan motor servo tipe-rem berpadu dengan desain bebas counterbalance, meningkatkan kinerja drive dan presisi permukaan yang optimal selama permesinan 3D.
Akurasi gerak stroke penuh dikalibrasi dan diberi kompensasi, memastikan presisi tinggi dan hasil kalibrasi stabil.

Taikan Unit poros kecepatan tinggi

Poros menggunakan kepala poros penggerak langsung BT40-12000r/menit dan dilengkapi dengan sistem pendingin oli sirkulasi suhu konstan otomatis, secara efektif mengurangi kenaikan suhu dan perubahan bentuk termal, sementara mempertahankan presisi mesin tinggi.

Taikan majalah alat tipe lengan 24 perkakas

Majalah perkakas menawarkan kualitas yang andal, kinerja stabil, dan perubahan alat yang efisien guna memenuhi persyaratan mesin multi-proses.

Taikan majalah alat tipe lengan 24 perkakas

Aplikasi T-V6 pusat mesin vertikal pemotongan cahaya

Alat Mesin ini cocok untuk multi-variasi, pemrosesan batch kecil dari bagian kompleks seperti komponen berbentuk kotak menengah dan kecil, pelat, disk, katup, rumah, dan cetakan. Banyak digunakan dalam industri seperti bagian presisi, produk 5G, perangkat keras, suku cadang otomotif, dan perangkat medis.

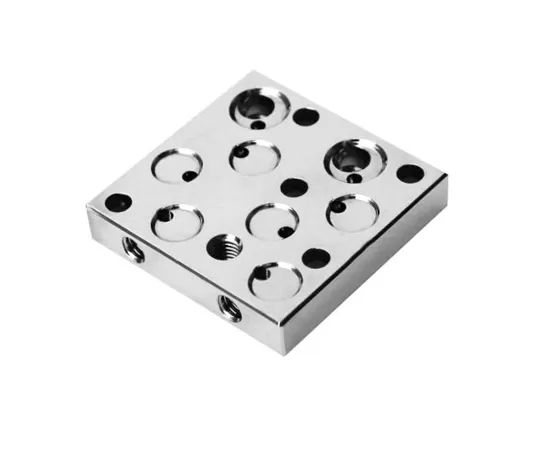

Contoh benda kerja 1

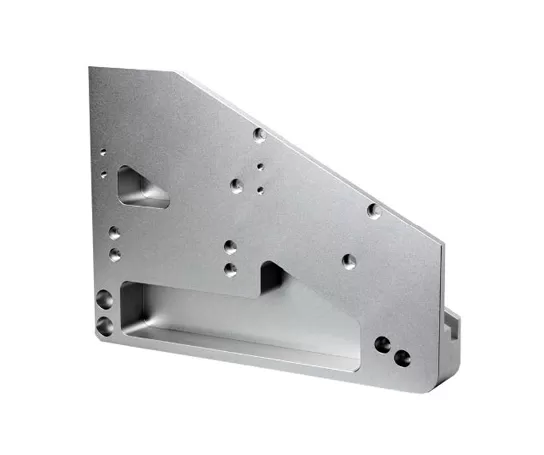

Contoh benda kerja 2

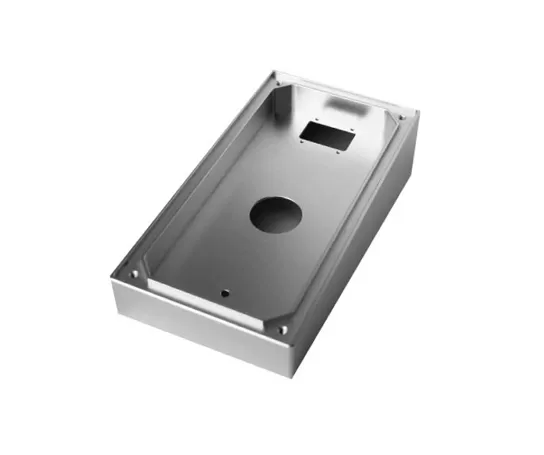

Contoh benda kerja 3

Spesifikasi Pusat Permesinan Vertikal Pemotongan Ringan HT-V6

Item			Unit	HT-V6	Keterangan
Langkah	Langkah meja (sumbu X)		mm	600
	Langkah sadel (sumbu Y)		mm	390
	Langkah headstock (sumbu Z)		mm	450
	Jarak dari ujung spindel ke permukaan meja		mm	190～640
	Jarak dari pusat spindel ke permukaan pemandu kolom		mm	455
Meja kerja	Ukuran meja		mm	700*400
	Beban maks. (beban merata)		kg	250
	Alur T (jumlah alur - lebar alur * jarak)		mm	3-18*125
Spindel	Daya motor (terukur/waktu singkat)		kW	3.7/5.5
	Torsi motor (terukur/waktu singkat)		N.m	23.6/35
	Rentang kecepatan		r/min	20～12000 (Terkopel langsung)
	Diameter spindel		mm	φ120
	Tirus spindel		/	BT40
	Spesifikasi stud penarik		/	P40T-I（MAS403）
Kecepatan	Rentang kecepatan pemakanan		mm/min	1-10000
Kecepatan	Kecepatan gerak cepat sumbu X/Y/Z		m/min	48/48/48
Akurasi	Akurasi posisi (X/Y/Z)		mm	0.006	GB/T18400.4（Langkah penuh）
Akurasi	Pengulangan (X/Y/Z)		mm	0.004	GB/T18400.4（Langkah penuh）
Magasin alat	Kapasitas alat		pcs	24
	Berat alat maks.		kg	7
	Panjang alat maks.		mm	250
	Diameter alat maks. (penuh /samping kosong)		mm	Φ75/Φ150
Lain-lain	Penyeimbang sumbu Z
	Sistem CNC		/	Mitsubishi M80VB
	Sumber udara	Flow	L/min	≥280（ANR)
	Sumber udara	Tekanan udara	MPa	0.6~0.8
	Kapasitas peralatan		KVA	15
	Kapasitas tangki pendingin		L	145
	Ukuran mesin		mm	2100×2580×2670	Sesuai dengan sumbu XYZ
	Berat (perkiraan)		Kg	3500

Informasi pada halaman ini hanya untuk referensi. Spesifikasi dan detail dapat berubah karena peningkatan atau perbaikan produk. Untuk informasi lebih lanjut, silakan hubungi kami.
