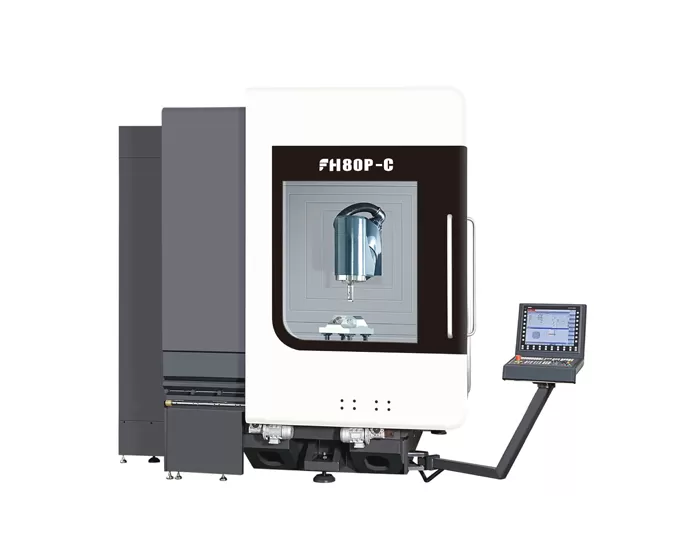

FH80P-C penggilingan 5-sumbu dan mengubah pusat mesin

Sumbu perjalanan X/Y/Z

800 × 1050 × 800mm

Jarak dari kepala penggilingan horizontal

Pusat ke meja kerja

39-839mm

Kecepatan meja putar

300rpm

Ukuran meja kerja

Φ880mm

Beban meja maks

Penggilingan 3000kg

Mengubah 1500kg

Kepala penggilingan Ayun (sumbu B)

Standar

Rentang ayunan (0 = vertikal/180 = Level)

-15 ° ~ + 180 °

Kecepatan terukur sumbu B

50rpm

Jarak dari poros hidung vertikal ke meja

162-962mm

Poros listrik maks. Kecepatan

12000rpm

Daya (S1-100 %/40% DC)

34/42kw

Torsi (S1-100 %/40% DC)

132. Bu 192Nm

Poros lancip

1:10 lancip

Antarmuka Alat

HSK-A63

Kapasitas alat majalah

40T

Maks. diameter/Panjang/berat alat

Φ85mm/300mm/8kg

Alat mengubah waktu (Alat ke alat)

4s

Pengeboran (biasanya baja karbon sedang)

Φ40mm

Mengetuk (Normalisasi baja karbon sedang)

M24

Rapid traverse

40m/menit

Akurasi pemosisian X/Y/Z

0.006mm

Akurasi pemosisian ulang X/Y/Z

0.004mm

Akurasi pemosisian B/C

8"

Akurasi pemosisian ulang B/C

4

Probe inframerah

Renichus OMP60

Alat pengaturan meteran
(Pengukur alat dalam area mesin)

Renichus NC4F230

Tinggi Mesin (mesin standar)

3350mm

Area sibuk tubuh utama (p * L)

4800 × 2930mm

Area penggunaan majalah alat (p * L)

1710 × 1350mm

Area sibuk konveyor Chip (p * L)

3070 × 1065mm

Area sibuk tangki air (p * L)

1785 × 1355mm

Area sibuk mesin lengkap
(Tidak termasuk tangki air) (p * L)

5610 × 3600mm

Berat Mesin

30000kg

Sistem kontrol

Siemens ONE
