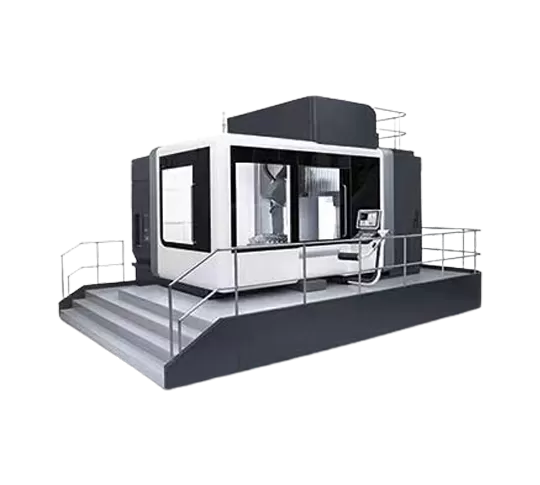

FH170P-C penggilingan 5-sumbu dan mengubah pusat mesin

Sumbu perjalanan X/Y/Z

1700 × 1700 × 1100mm

Jarak dari kepala penggilingan horizontal

Pusat ke meja kerja

130-1230mm

Kecepatan meja putar

53rpm

Ukuran meja kerja

Φ1700mm

Beban meja maks

Penggilingan 8000kg

Kepala penggilingan Ayun (sumbu B)

Standar

Rentang ayunan (0 = vertikal/180 = Level)

-15 ° ~ + 180 °

Kecepatan terukur sumbu B

60rpm

Jarak dari poros hidung vertikal ke meja

236-1336mm

Poros listrik maks. Kecepatan

10000rpm

Daya (S1-100 %/40% DC)

48/71kW

Torsi (S1-100 %/40% DC)

300. 2nm

Poros lancip

1:10 lancip

Antarmuka Alat

HSK100A

Kapasitas alat majalah

40T

Maks. diameter/Panjang/berat alat

Φ135mm/300mm/12kg

Alat mengubah waktu (Alat ke alat)

4s

Pengeboran (biasanya baja karbon sedang)

Φ50mm

Mengetuk (Normalisasi baja karbon sedang)

M40

Rapid traverse

40m/menit

Akurasi pemosisian X/Y/Z

0.012mm

Akurasi pemosisian ulang X/Y/Z

0.01mm
