Panduan Pusat Permesinan Gantry: Prinsip Kerja dan Tips Pemilihan

Di era manufaktur saat ini, pusat permesinan adalah inti dari produksi presisi. Di antaranya, pusat permesinan gantry menonjol karena kemampuannya menangani benda kerja besar, berat, dan kompleks dengan stabilitas dan akurasi luar biasa. Baik Anda sedang menjajaki opsi untuk komponen kedirgantaraan, peralatan energi, atau cetakan besar, memahami apa itu pusat permesinan gantry, cara kerjanya, dan perbedaannya dari solusi permesinan CNC lainnya sangat penting untuk melakukan investasi yang tepat.

Apa Itu Pusat Permesinan Gantry?

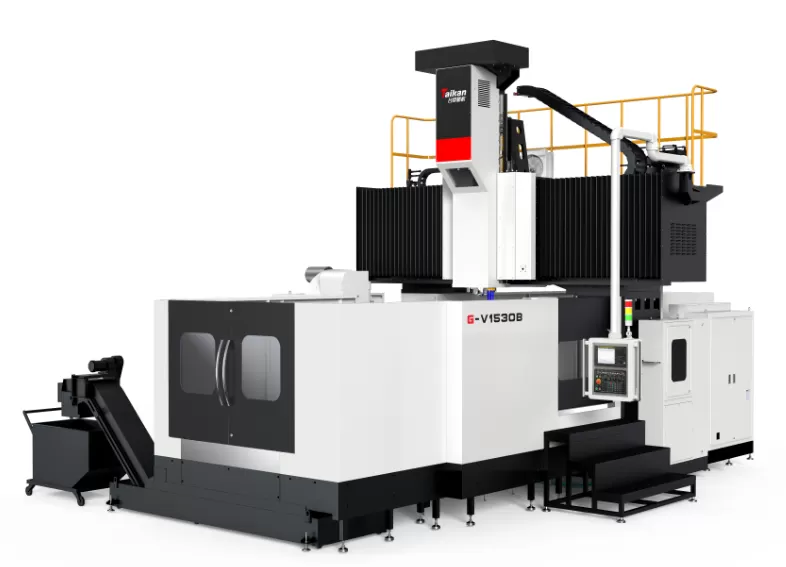

Sebuahpusat permesinan gantryadalah jenis mesin perkakas CNC yang memiliki struktur seperti jembatan yang khas di mana balok horizontal (gantry) membentang di atas meja kerja dan ditopang oleh dua kolom vertikal di kedua sisinya. Spindel, yang dipasang pada jembatan, bergerak sepanjang beberapa sumbu—biasanya X, Y, dan Z—untuk melakukan operasi penggilingan, pengeboran, pemotongan, dan pembentukan pada benda kerja besar.

Karakteristik Struktural Utama

• Desain Rangka Jembatan:Gantry terdiri dari balok silang yang ditopang oleh dua kolom, menciptakan kerangka kaku yang mengangkangi benda kerja.

• Lingkup Kerja Besar:Struktur ini memungkinkan meja kerja tetap diam dan jarak tempuh yang luas sepanjang sumbu X dan Y, ideal untuk komponen yang besar atau berat.

• Kemampuan Multi-Sumbu:Pusat permesinan gantry modern dapat dikonfigurasi untuk 3-sumbu, 4-sumbu, ataupusat permesinan gantry 5 sumbupengaturan, tergantung pada kompleksitas dan persyaratan presisi.

Tidak seperti pusat permesinan tradisional yang membatasi ukuran benda kerja, sistem gantry unggul di mana skala dan kekakuan sangat penting.

Prinsip Kerja Pusat Permesinan Gantry

Pada intinya, pusat permesinan gantry menggabungkan kontrol gerak presisi dengan struktur mekanis yang kaku:

1. Pengaturan Benda Kerja: Benda kerja dipasang dengan aman pada meja besar yang tetap diam selama pemesinan.

2. Gerakan Jembatan: Gantry bergerak sepanjang sumbu X di atas benda kerja, dipandu oleh sistem linier presisi.

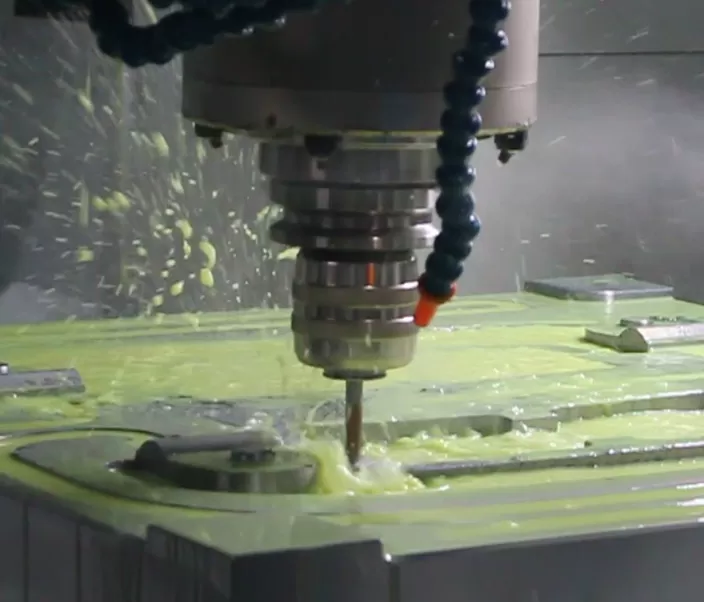

3. Gerakan Spindel: Kepala spindel bergerak melintasi gantry dan menyesuaikan secara vertikal untuk memesin benda kerja dalam arah Y dan Z.

4. Koordinasi CNC: Sistem kontrol CNC menyinkronkan semua gerakan sumbu dengan rotasi alat dan laju pemakanan untuk menjalankan jalur pemotongan kompleks, yang biasanya dihasilkan melalui pemrograman CAD/CAM.

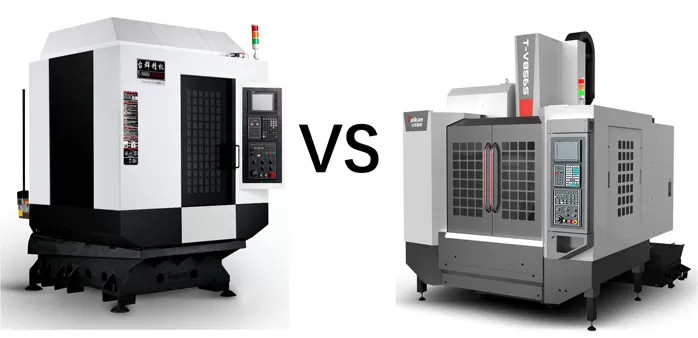

Pusat Permesinan Gantry vs Pusat Mesin CNC Lainnya

Memilih platform CNC yang tepat tergantung pada perbedaan struktural, persyaratan output, dan kebutuhan aplikasi. Berikut adalah bagaimanapusat permesinan tipe gantrysolusi dibandingkan dengan opsi yang lebih konvensional:

Gantry vs Pusat Permesinan Vertikal (VMC)

• Skala:VMC ideal untuk komponen kecil hingga menengah; pusat gantry menangani komponen sangat besar yang tidak dapat ditampung oleh meja atau rangka VMC.

• Struktur:VMC menggunakan rangka C tetap dengan spindel bergerak secara vertikal di atas meja; pusat gantry menggunakan jembatan yang menjangkau benda kerja.

• Kekakuan:Mesin gantry mendistribusikan beban melalui kerangka yang lebih luas, menawarkan ketahanan yang lebih baik terhadap getaran dan defleksi dalam pemesinan berat.

Gantry vs Pusat Permesinan Horizontal (HMC)

• Penanganan Benda Kerja:HMC unggul dalam menghilangkan serpihan dan menangani komponen berukuran sedang secara efisien, tetapi meja dan spindelnya terbatas dalam jarak tempuh dibandingkan dengan ruang kerja yang luas dari sistem gantry.

• Lingkup Pemotongan:Sistem gantry memungkinkan meja tetap dan rentang perjalanan yang besar, membuatnya lebih cocok untuk komponen berukuran besar.

Gantry vs Pusat Permesinan Kolom Ganda

Sementara keduanya mendukung beban berat dan meja lebar, pusat gantry sering kali menampilkan jembatan bergerak di atas meja tetap, sedangkan sistem kolom ganda mungkin mengandalkan meja bergerak di dalam rangka penopang tetap. Setiap format memiliki kekuatan dalam kekakuan dan efisiensi tapak, tetapi desain gantry biasanya menawarkan rentang perjalanan yang lebih luas untuk benda kerja ultra-besar.

Bagaimana Memilih Pusat Permesinan Gantry yang Tepat?

Memilih pusat permesinan gantry yang ideal melibatkan evaluasi kebutuhan produksi Anda terhadap kemampuan teknis:

1. Ukuran dan Berat Benda Kerja

Identifikasi dimensi dan berat maksimum komponen yang Anda rencanakan untuk diproses. Kapasitas perjalanan mesin dan peringkat beban meja harus melebihi persyaratan ini dengan nyaman.

2. Konfigurasi Sumbu

Putuskan apakah pemesinan 3-sumbu standar sudah cukup atau jika kontur kompleks dan operasi multi-permukaan diuntungkan dengan konfigurasi 4 atau 5 sumbu.

3. Kontrol dan Perangkat Lunak CNC

Sistem CNC canggih dengan integrasi CAD/CAM menyederhanakan pemrograman dan mengoptimalkan jalur pahat untuk efisiensi yang lebih tinggi.

4. Kekakuan dan Presisi

Cari komponen struktural yang kokoh dan sistem panduan presisi yang menjaga akurasi di bawah beban pemotongan berat dan siklus pemesinan panjang.

5. Aplikasi Industri

Cocokkan fitur mesin dengan kebutuhan industri Anda—apakah toleransi kedirgantaraan, cetakan otomotif, komponen sektor energi, atau komponen mesin berat.

Kesimpulan: Temukan Kembali Pemesinan Komponen Besar Anda dengan Solusi Gantry Taikan

Pusat permesinan gantry menggabungkan kekakuan kasar, ruang kerja luas, dan presisi CNC untuk mendefinisikan kembali apa yang mungkin dalam pemesinan komponen besar dan berat. Baik Anda meningkatkan lini produksi yang ada atau memasuki pasar presisi tinggi seperti kedirgantaraan, energi, atau manufaktur mesin berat, sistem gantry yang dipilih dengan cermat memberikan kinerja dan keandalan yang tak tertandingi.

Jika operasi Anda menuntut pemesinan komponen berukuran besar, berat, atau kompleks dengan pengulangan tinggi dan produktivitas, Pusat Permesinan Gantry Taikan dirancang untuk memenuhi tantangan tersebut. Hubungi kami sekarang untuk mendiskusikan aplikasi Anda dan temukan solusi terbaik untuk bengkel Anda.
