Name: HDT50 Pusat Permesinan Vertikal Presisi Tinggi
Brand: Taikan Machine
Availability: InStock

Karakteristik DT50 pusat mesin vertikal presisi tinggi

Struktur dukungan perjalanan penuh

Mesin ini Dilengkapi kasur berbentuk T, dengan sadel yang bergerak kanan dan kiri pada sumbu X dan meja bergerak ke depan dan ke belakang pada sumbu Y. Dukungan perjalanan menyeluruh dari meja dan sadel menghilangkan overhang lateral dari pusat mesin vertikal tipe C tradisional, memastikan kinerja dinamis yang lebih baik dan stabilitas pemotongan.

Sekrup bola pendingin berongga

Sekrup bola presisi diameter besar memiliki sistem pendingin berongga dan desain pre-tension untuk mengurangi perubahan termal, meningkatkan presisi mesin, dan memperpanjang masa pakai layanan sekrup.

Presisi Unit poros kecepatan tinggi

Poros menggunakan sistem penggerak langsung BBT40-12000r/menit dengan sistem pendingin untuk mengurangi perubahan termal, meningkatkan akurasi, dan memperpanjang masa pakai bearing. Ujung poros depan memiliki segel labirin dan tirai udara untuk mencegah pendingin memasuki bantalan, memastikan stabilitas jangka panjang.

Majalah alat tertutup sepenuhnya

Majalah alat tertutup sepenuhnya melindungi peralatan dari kontaminasi, menjaga mereka tetap bersih. Sistem ATC yang didorong oleh servo meningkatkan kecepatan perubahan alat, akurasi, dan stabilitas, meningkatkan efisiensi mesin.

Aplikasi DT50 pusat mesin vertikal presisi tinggi

Alat Mesin ini cocok untuk multi-variasi, pemrosesan batch kecil dari bagian kompleks seperti komponen berbentuk kotak menengah dan kecil, pelat, disk, katup, rumah, dan cetakan. Banyak digunakan dalam industri seperti bagian presisi, produk 5G, perangkat keras, suku cadang otomotif, dan perangkat medis.

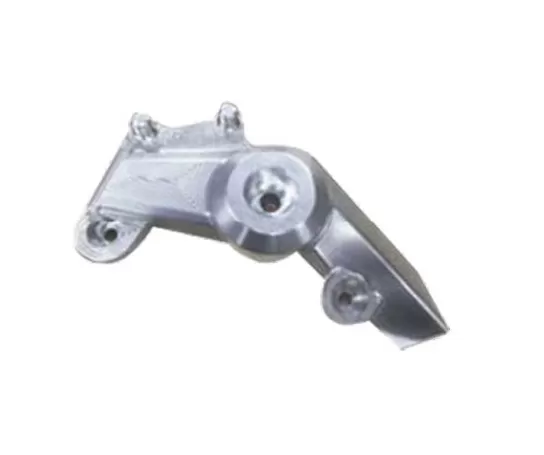

Contoh benda kerja 1

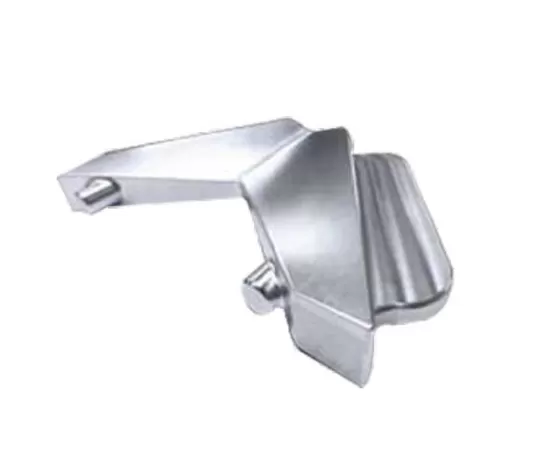

Contoh benda kerja 2

Contoh benda kerja 3

Contoh benda kerja 4

Contoh benda kerja 5

Contoh benda kerja 6

Spesifikasi HDT50 Mesin Vertikal Presisi Tinggi

Name			Unit	HDT50	Keterangan
Travel	Travel meja (sumbu X)		mm	850
	Travel sadel (sumbu Y)		mm	500
	Travel kotak spindel (sumbu Z)		mm	500
	Jarak dari ujung spindel ke permukaan meja		mm	150-650
	Jarak dari pusat spindel ke permukaan panduan kolom		mm	/
Meja	Ukuran meja		mm	1100*450
	Beban meja		kg	600
	T-SLOT (Jumlah-Lebar*Jarak)		mm	3-18*125
Spindel	Daya motor (S1/S6)		kW	11/18.5
	Torsi motor (S1/S6) (terukur/waktu singkat)		N.m	52.5/118
	Kecepatan putar		r/min	50~12000 (direct)
	Diameter spindel		mm	Ф150
	Taper spindel		/	BBT40
Penggerak	Daya motor X/Y/Z		kW	3.0/3.0/3.0
Kecepatan	Kecepatan gerak cepat sumbu X/Y/Z		m/menit	48/48/48
Akurasi	Akurasi posisi (X/Y/Z)		mm	0.006/0.006/0.006	VDI 3441
Akurasi	Keterulangan (X/Y/Z)		mm	0.004/0.004/0.004	VDI 3441
Magasin alat	Kapasitas alat		T	30
	Berat maks.		kg	8
	Panjang maks.		mm	350
	Torsi maks. yang diizinkan		Nm	≤10.19
	Diameter maks. (penuh/bersebelahan)		mm	Ф80/Ф150
Lainnya	Sistem CNC		/	FANUC 0i MF PLUS
	Sumber gas	Flow	L/menit	≥280 (ANR)
	Sumber gas	Tekanan udara	MPa	0.6-0.8
	Kapasitas peralatan		KVA	25
	Ukuran mesin		mm	302829142935	Dimensi XYZ
	Berat mesin (perkiraan)		kg	5600

Informasi pada halaman ini hanya untuk referensi. Spesifikasi dan detail dapat berubah karena peningkatan atau perbaikan produk. Untuk informasi lebih lanjut, silakan hubungi kami.
