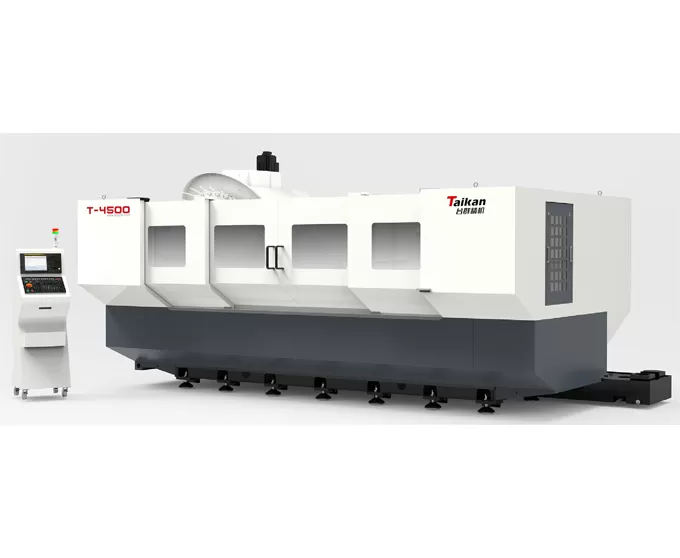

Pusat mesin Profil kolom bergerak T-4500

Perjalanan

Perjalanan meja (X sumbu)

Mm

4500

Sadel perjalanan (Y axis)

Mm

400

Kepala stok perjalanan (sumbu Z)

Mm

350

Jarak dari poros hidung ke meja

Mm

Pemasangan 200 550

Meja

Ukuran meja

Mm

4500*400

Maks. Beban

Kg

800

Slot T (lebar nomor * spasi)

Mm

4-14*100

Poros

Daya Motor (berperingkat/waktu singkat)

KW

3.7/5.5

Torsi Motor (diberi peringkat/waktu singkat)

N.m

23.6/35

Kecepatan poros

Rpm

20-12000

Diameter poros

Mm

Suke 100

Poros lancip

/

BT30

Kecepatan

Rentang kecepatan pemotongan pakan

BB/min

Rak penyimpanan 1 10000

Kecepatan traverse cepat sumbu X/Y/Z

M/min

50/30/36

Akurasi

Akurasi pemosisian (X/Y/Z)

Mm

0.08/0.01/0.01

GB/T 18400.4

Repeatability (X/Y/Z)

Mm

0.05/0.006/0.006

(Perjalanan penuh)

Alat majalah

Kapasitas alat majalah

T

21

Maks. Berat alat

Kg

3

Maks. Panjang alat

Mm

200

Maksimal. diameter alat (penuh/kosong yang berdekatan)

Mm

Suke 60/prosedur 80

Lainnya

Sistem CNC

/

Mitsubishi M80VB

Sumber udara

Aliran

L/min

≥ 200(ANR)

Tekanan udara

MPa

Pemasangan 0.6 0.8

Kapasitas peralatan

KVA

20

Kapasitas tangki pendingin

L

400

Ukuran mesin

Mm

7500*2500*2400

Sesuai dengan sumbu X * Y * Z

Berat (sekitar)

Kg

10000
