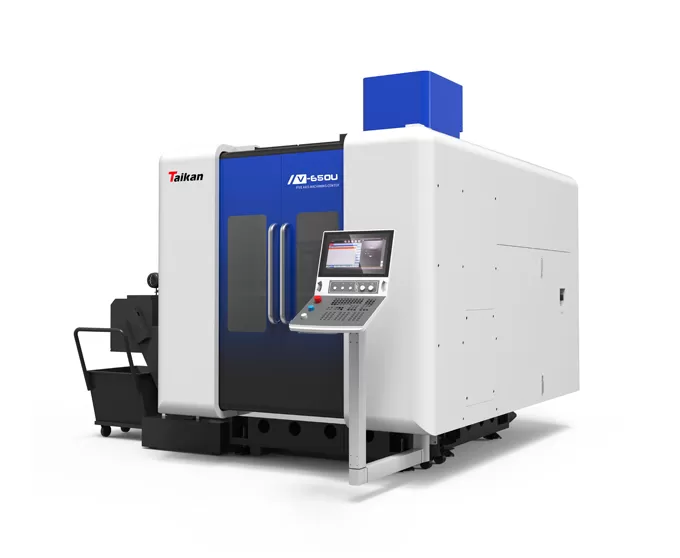

V-650U pusat mesin 5 sumbu vertikal

Perjalanan

X/Y/Z perjalanan

Mm

650/800/500

Rentang rotasi sumbu

°

± 120

Rentang rotasi sumbu C

°

360

Jarak dari poros hidung ke permukaan kerja

Mm

Pemasangan 150 650

Meja

Ukuran meja

Mm

Φ650x530

Maks. Beban

Kg

500

Slot T (jumlah slot-lebar slot * spasi)

Mm

7-18*65

Kecepatan

Kecepatan traverse cepat sumbu X/Y/Z

BB/min

36000

Kecepatan rotasi traverse cepat sumbu A/C

R/min

50/50

Akurasi

Akurasi pemosisian sumbu X/Y/Z

Mm

0.006/0.006/0.006

Akurasi repeatabilitas sumbu X/Y/Z

Mm

0.004/0.004/0.004

Akurasi pemosisian sumbu A/C

Detik

5/5

Akurasi repeabilitas poros A/C

Detik

3/3

Poros

Daya motor spindel (S1/S6)

KW

30/35.4

Torsi motor spindel (S1/S6)

Nm

72/85

Kecepatan poros

R/min

0 ~ 18000

Spesifikasi pemegang alat

/

HSK A63

Alat majalah

Alat struktur majalah

/

Alat rantai lengan majalah

Kapasitas alat majalah

T

40

Maks. Berat alat

Kg

8

Maks. Panjang alat

Mm

300

Maksimal. diameter (penuh/kosong yang berdekatan)

Mm

Φ80/φ150

Lainnya

Sistem CNC

/

Siemens SINUMERIK ONE

Persyaratan tekanan sumber udara

MPa

0.6-0.8

Total kapasitas listrik

KW

68

Ukuran mesin (panjang * lebar * tinggi)

Mm

4300*3900*3300

Berat Mesin Utama (kira-kira)

KG

15000
