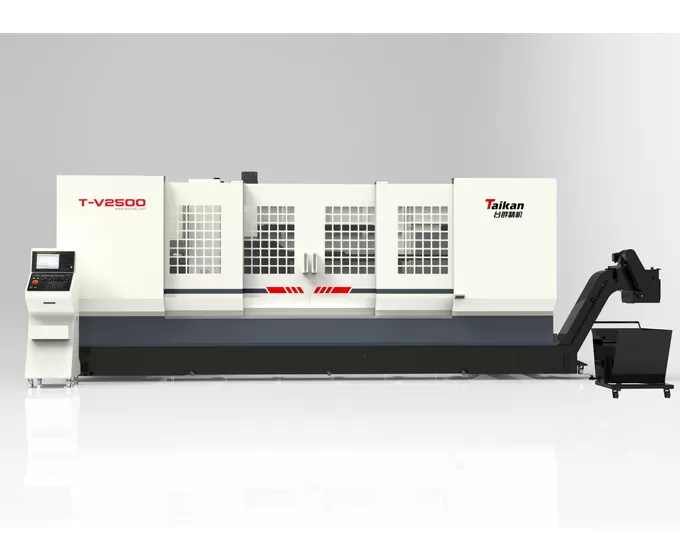

Name: HT-V2500 Pusat Permesinan Profil Kolom Bergerak
Brand: Taikan Machine
Availability: InStock

Karakteristik T-V2500 pusat mesin Profil kolom bergerak

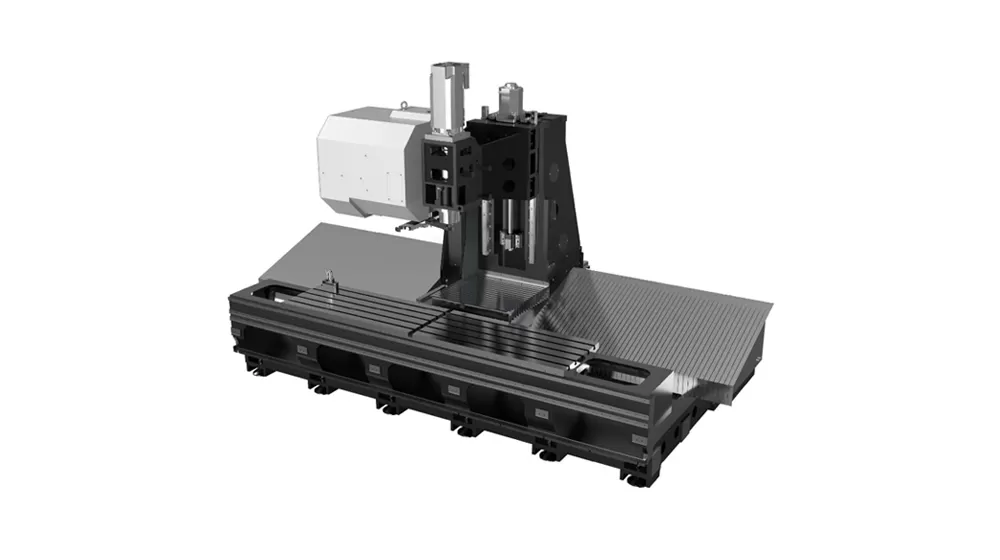

Desain struktural untuk perangkat kerja yang panjang

Alat mesin ini dilengkapi dengan meja kerja tetap dan struktur penggerak kolom, yang dirancang khusus untuk bagian besar, sempit, dan panjang, dengan rentang perjalanan 2500 ~ 6500mm dan 50m/menit gerakan kecepatan tinggi, memenuhi kebutuhan pemrosesan efisiensi tinggi perangkat kerja yang panjang.

Basis Las standar, menawarkan biaya rendah dan pengiriman cepat, ideal untuk pengaturan produksi cepat.
Bahan dasar besi cor pilihan, memberikan stabilitas dan ketahanan getaran yang lebih tinggi, mengurangi perubahan bentuk, dan memastikan presisi, meningkatkan kinerja secara keseluruhan.

Sistem umpan berkinerja tinggi

X, Y, Z sumbu dilengkapi dengan panduan linier bola presisi tinggi, memastikan kecepatan tinggi dan presisi tinggi.

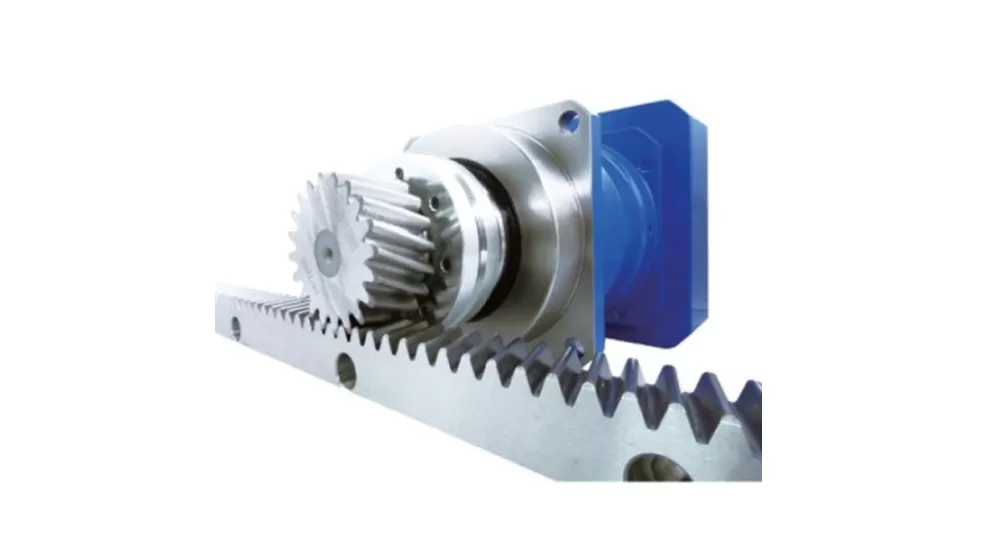

X axis menggunakan sistem penggerak rak gigi untuk mendukung gerakan berkecepatan tinggi selama perjalanan panjang, sementara juga menampung konfigurasi modular.
Y/Z sumbu digerakkan oleh sekrup bola, menawarkan kemewahan yang sangat baik dan presisi, memastikan kualitas mesin yang stabil.

Taikan Unit poros kecepatan tinggi

Dilengkapi dengan poros penggerak langsung BT40-12000r/menit, memberikan kinerja pemotongan berkecepatan tinggi yang luar biasa untuk memenuhi kebutuhan pemrosesan yang kompleks.
Ujung depan poros menampilkan desain labirin dan mencakup sistem perlindungan tirai udara untuk secara efektif mencegah pendingin memasuki poros bantalan poros, memperpanjang masa pakai.

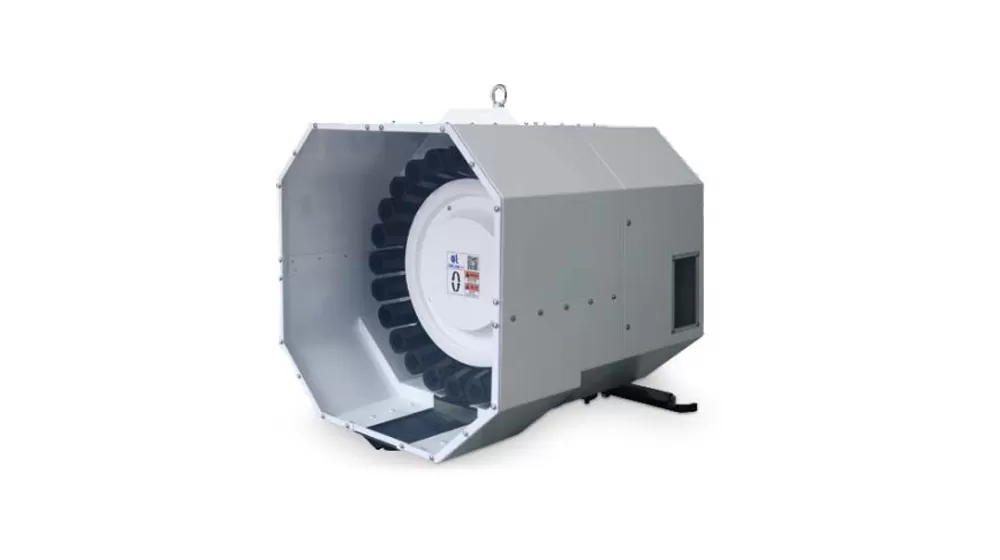

BT 40 (majalah jenis cakram)

24 alat
Sangat andal, stabil dalam kinerja, dan mendukung perubahan alat cepat untuk meningkatkan efisiensi produksi.

Desain struktural untuk perangkat kerja yang panjang

Aplikasi T-V2500 pusat mesin Profil kolom bergerak

Banyak digunakan dalam industri seperti 5G, energi baru, otomotif, elektronik, manufaktur mesin, dan peralatan rumah tangga, sangat cocok untuk pemrosesan massal lubang instalasi, alur drainase, lubang kunci, lubang berbentuk, dan fitur lainnya pada profil aluminium yang sempit dan panjang.

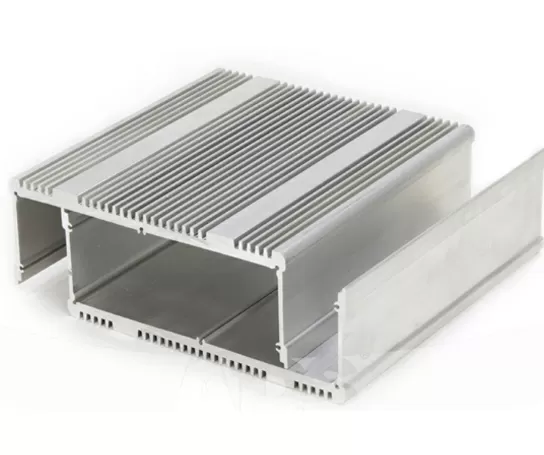

Contoh benda kerja 1

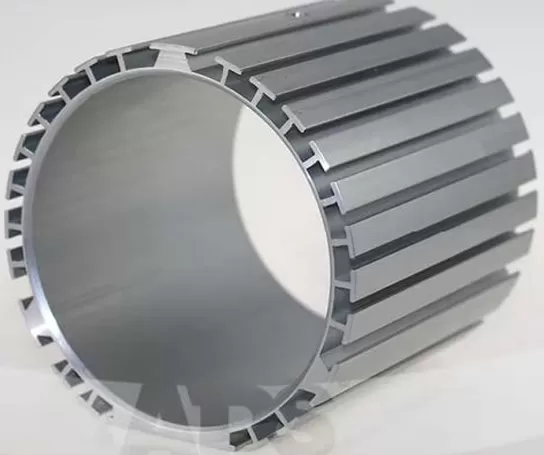

Contoh benda kerja 2

Spesifikasi Mesin Pusat Pemesinan Profil Kolom Bergerak HT-V2500

Item			Unit	HT-V2500	Keterangan
Gerakan	Gerakan meja (sumbu X)		mm	2500
	Gerakan saddle (sumbu Y)		mm	550
	Gerakan headstock (sumbu Z)		mm	550
	Jarak dari ujung spindel ke meja		mm	150-700
Meja	Ukuran meja		mm	2500*550
	Beban maks.		Kg	800
	Alur T (jumlah-lebar*jarak)		mm	5-18*100
Spindel	Daya motor (terukur/waktu singkat)		kW	7.5/11
	Torsi motor (terukur/waktu singkat)		N.m	35.8/95.5
	Kecepatan spindel		rpm	20-12000
	Diameter spindel		mm	Ф150
	Tirus spindel		/	BT40
Kecepatan	Rentang kecepatan pemakanan pemotongan		mm/menit	1-10000
Kecepatan	Kecepatan gerak cepat sumbu X/Y/Z		m/menit	50/28/28
Akurasi	Akurasi posisi (X/Y/Z)		mm	0.05/0.01/0.01	GB/T 18400.4
Akurasi	Pengulangan (X/Y/Z)		mm	0.03/0.008/0.008	(Perjalanan penuh)
Magasin alat	Kapasitas magasin alat		T	24
	Berat alat maks.		kg	7
	Panjang alat maks.		mm	250
	Diameter alat maks. (penuh / kosong bersebelahan)		mm	Ф75/Ф150

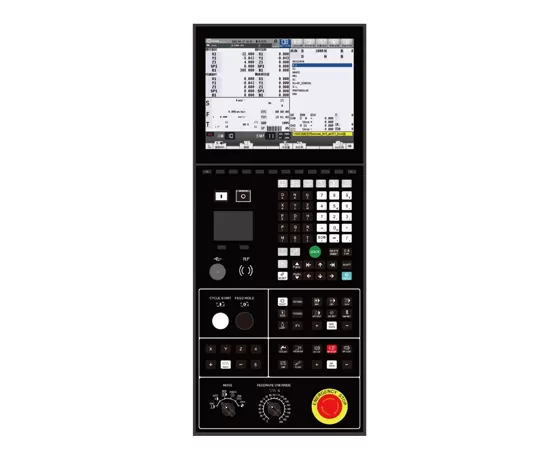

Lainnya	Sistem CNC		/	Mitsubishi M80VB
	Sumber udara	Flow	L/menit	≥280（ANR）
	Sumber udara	Tekanan udara	MPa	0.6-0.8
	Kapasitas peralatan		kVA	25
	Kapasitas tangki pendingin		L	350
	Ukuran mesin		mm	680032002800	Sesuai dengan sumbu XYZ
	Berat (perkiraan)		Kg	9000

Informasi pada halaman ini hanya untuk referensi. Spesifikasi dan detail dapat berubah karena peningkatan atau penyempurnaan produk. Untuk informasi lebih lanjut, silakan hubungi kami.
