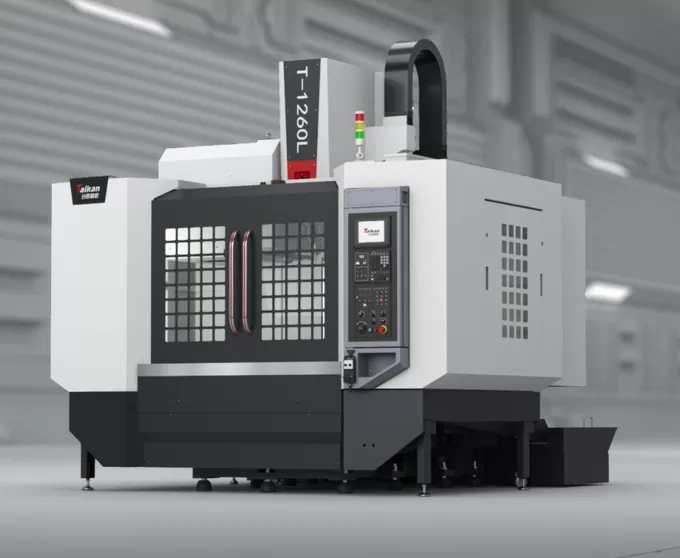

T-1260L pusat mesin vertikal presisi tinggi dan berkecepatan tinggi

Perjalanan

Perjalanan meja (X sumbu)

Mm

1200

Sadel perjalanan (Y axis)

Mm

600

Kepala stok perjalanan (sumbu Z)

Mm

570

Jarak dari poros hidung ke permukaan meja

Mm

140-710

Jarak dari poros tengah ke kolom panduan permukaan

Mm

659

Meja kerja

Ukuran meja

Mm

1300*600

Maks. Beban (bahkan bantalan beban)

Kg

1000

Slot T (jumlah slot-lebar slot * spasi)

Mm

5-18*100

Poros

Daya Motor (berperingkat/waktu singkat)

KW

7.5/11

Torsi Motor (diberi peringkat/waktu singkat)

N.m

35.8/95.5

Rentang kecepatan

R/min

50 ~ 8000 (sabuk)

Diameter poros

Mm

Φ150

Poros lancip

/

BT40

Spesifikasi paku keling

/

P40T-I(MAS403)

Kecepatan

Rentang kecepatan pemotongan pakan

BB/min

Rak penyimpanan 1 10000

Kecepatan traverse cepat sumbu X/Y/Z

M/min

36/36/20

Akurasi

Akurasi pemosisian (X/Y/Z)

Mm

0.01

GB/T18400.4 (perjalanan penuh)

Repeatability (X/Y/Z)

Mm

0.007

Alat majalah

Kapasitas alat

Buah

24

Maks. Berat alat

Kg

7

Maks. Panjang alat

Mm

250

Maksimal. diameter alat (penuh/kosong yang berdekatan)

Mm

Intrav75/intrav150

Lainnya

Sistem CNC

/

Mitsubishi M80VB

Sumber udara

Aliran

L/min

≥ 280(ANR)

MPa

0.6-0.8

Kapasitas peralatan

KVA

25

Kapasitas tangki pendingin

L

300

Ukuran mesin

Mm

3000 × 3499 × 3146

Sesuai dengan sumbu X * Y * Z

Berat (sekitar)

Kg

7000
