Bagaimana cara meningkatkan presisi dan akurasi dalam pemesinan CNC?

Di bidang yang menuntut presisi ekstrem—seperti manufaktur peralatan kelas atas, pembuatan cetakan presisi, dan kedirgantaraan—kemampuan permesinan tingkat mikron secara langsung menentukan kinerja produk dan umur pakai. Namun, akurasi tinggi yang stabil tidak dicapai secara kebetulan. Ini adalah disiplin rekayasa sistematis yang mencakup karakteristik mesin perkakas bawaan, kontrol lingkungan termal, strategi proses pemotongan, dan umpan balik loop tertutup secara online. Sebagai salah satu perusahaan publik terkemukaprodusen mesin perkakas CNCyang mengkhususkan diri dalam riset, pengembangan, dan produksi kelas atas, Taikan secara sistematis menguraikan metode mendalam dan praktik teknis mutakhir yang digunakan untuk meningkatkan akurasi permesinan di semua dimensi inti presisi.

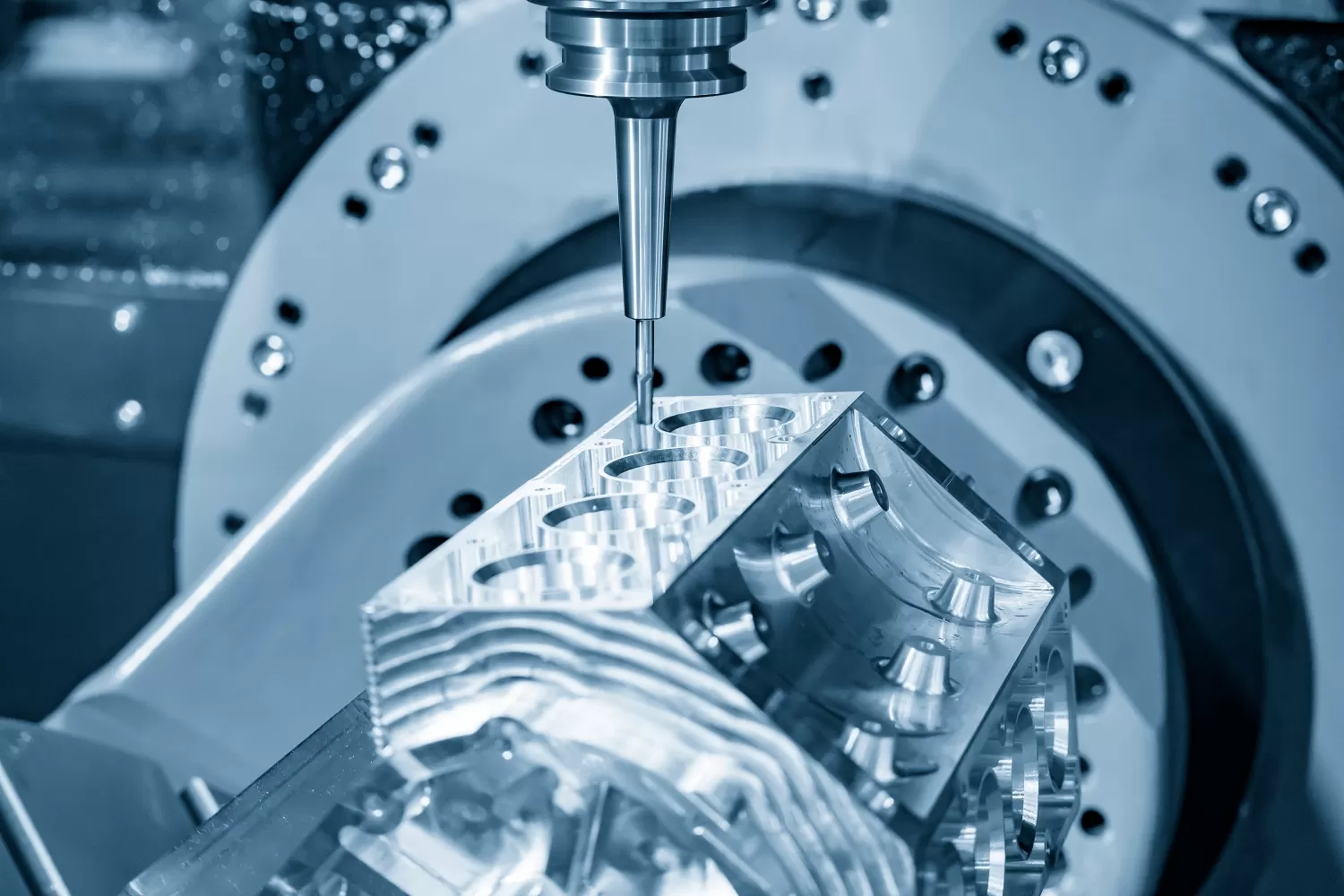

Memahami Akurasi Permesinan: Dari Geometri Makro ke Integritas Permukaan Mikro

Akurasi permesinan tidak hanya mengacu pada tingkat kesesuaian antara parameter geometris aktual suatu komponen dan nilai desainnya, tetapi juga mencakup akurasi dimensi, akurasi bentuk, akurasi posisi, dan tekstur permukaan mikro-geometris. Dalam konteks permesinan presisi, pengejaran akurasi melampaui kepatuhan toleransi sederhana, menjangkau indikator implisit yang mengatur umur pakai, seperti kondisi tegangan sisa permukaan dan kontrol kerusakan di bawah permukaan.

Analisis Mendalam Faktor-Faktor yang Mempengaruhi Akurasi Permesinan CNC

Mencapai peningkatan akurasi tingkat mikron memerlukan dekonstruksi yang ketat terhadap sumber-sumber kesalahan. Di luar kesalahan geometris yang intuitif, faktor-faktor tersembunyi berikut seringkali menjadi akar penyebab hilangnya akurasi.

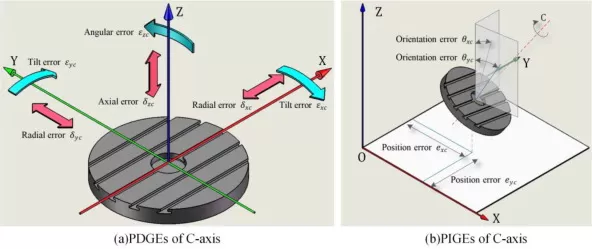

1. Kesalahan Geometris Alat Mesin dan Kesalahan Kinematik

Akurasi geometris alat mesin adalah landasan presisi permesinan. Kelurusan dan ketegaklurusan pemandu, serta runout radial dan drift aksial sumbu putar, secara langsung dipetakan ke kontur benda kerja melalui rantai kinematik. Banyak kasus instalasi menunjukkan bahwa setelah penggunaan yang lama dan pergeseran fondasi yang halus, indikator akurasi statis dari kebanyakanmesin CNC vertikalmenyimpang secara signifikan dari standar pabrik, dengan degradasi akurasi yang terutama disebabkan oleh fondasi instalasi yang tidak stabil dan pelepasan tegangan struktural internal. Teknologi kompensasi kesalahan volumetrik dapat secara akurat memetakan 21 komponen kesalahan geometris alat mesin (posisi, kelurusan, kesalahan sudut setiap sumbu linier, dan ketegaklurusan antar sumbu) menggunakan interferometer laser dan ballbar, dan menerapkan koreksi vektor spasial waktu nyata dalam sistem CNC. Ini adalah sarana teknis inti untuk meningkatkan akurasi intrinsik alat mesin.

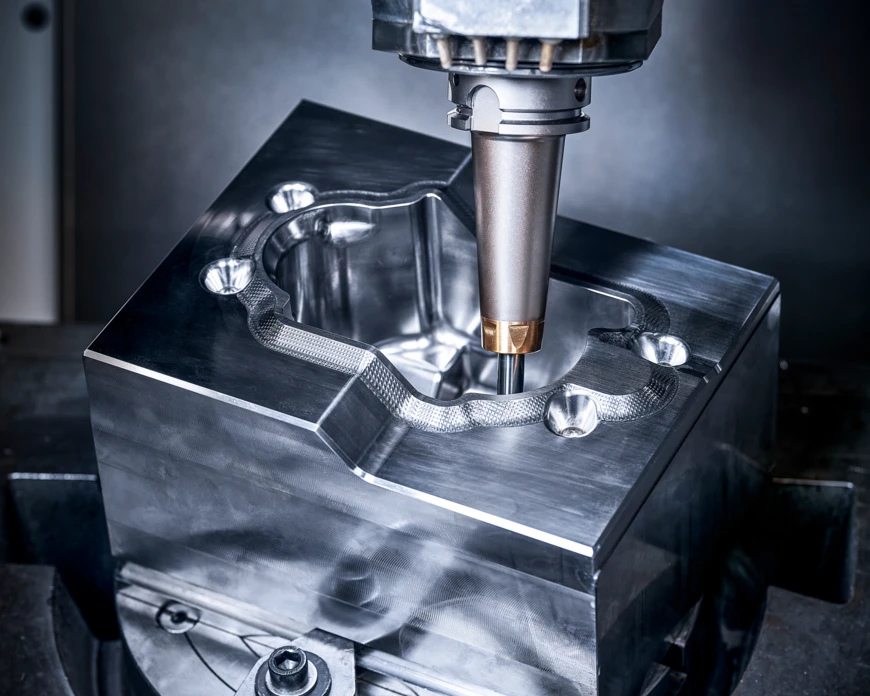

2. Deformasi Termal — Pembunuh Akurasi yang Tak Terlihat

Fluktuasi suhu merupakan sumber kesalahan yang paling sulit dimodelkan secara tepat dalam permesinan presisi. Panas gesekan dari bantalan spindel, panas pengadukan bola di dalam rakitan ballscrew, panas dari zona pemotongan, dan gradien suhu lingkungan di lantai pabrik semuanya menginduksi deformasi termo-elastis struktur mesin. Khususnya, ketika ballscrew mengalami ekspansi termal aksial akibat kenaikan suhu, terjadi penyimpangan langsung antara perpindahan aktual dan posisi yang diperintahkan di bawah kontrol loop semi-tertutup, yang menyebabkan pergeseran dimensi bertahap dalam produksi batch. Solusi stabilitas termal canggih meliputi: mengadopsi pendinginan sekrup inti berongga dan kontrol suhu sirkulasi oli spindel yang presisi, menempatkan sensor suhu di lokasi struktural kritis, dan membangun model kompensasi kesalahan termal waktu nyata untuk memastikan mesin mempertahankan stabilitas termal tingkat mikron selama operasi kontinu yang diperpanjang.

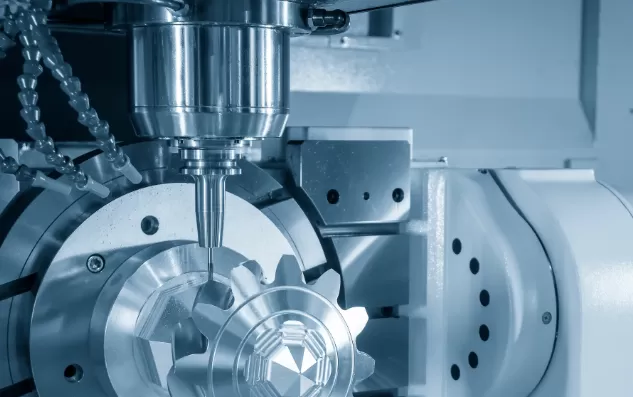

3. Backlash dan Lag Dinamis Servo

Backlash adalah gerakan hilang yang dihasilkan ketika arah sumbu koordinat berubah, disebabkan oleh kelonggaran mekanis dan deformasi elastis dalam rangkaian penggerak. Dalam sistem servo loop semi-tertutup, kelonggaran mekanis di hilir ballscrew berada di luar umpan balik loop posisi dan langsung mengakibatkan kesalahan posisi, menghasilkan spike pembalikan karakteristik (gangguan kuadran) pada transisi kuadran interpolasi melingkar. Menerapkan parameter kompensasi backlash dari CNC memberikan koreksi dasar, sementara solusi kelas atas cenderung menggunakan motor penggerak langsung atau struktur mekanis dengan preload penggerak ganda untuk secara fisik menghilangkan zona mati pembalikan dan menjamin repeatability dua arah yang ketat.

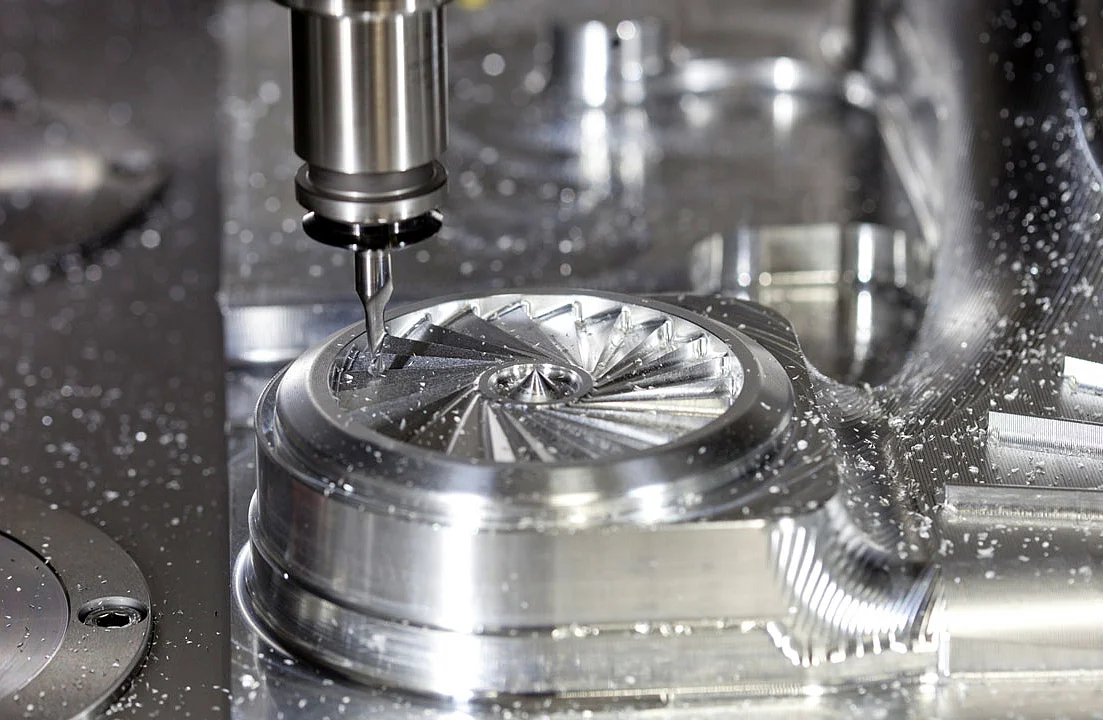

4. Kesalahan Dinamis yang Disebabkan oleh Kekakuan Rangkaian Penggerak yang Tidak Memadai

Kekakuan torsi dari rangkaian penggerak tidak hanya memperkuat efek backlash tetapi juga meningkatkan kesalahan pengikutan selama interpolasi kecepatan tinggi, memperburuk tonjolan kuadran dan distorsi kontur pada potongan melingkar. Meningkatkan kekakuan rangkaian penggerak memerlukan penggunaan ballscrew dengan preload mur ganda, kopling dengan kekakuan torsi tinggi, dan pencocokan inersia servo yang tepat untuk memastikan transmisi linier torsi yang diperintahkan dan menekan kegelombangan permukaan yang disebabkan oleh getaran mikro.

Strategi dan Praktik Proses untuk Meningkatkan Akurasi Permesinan

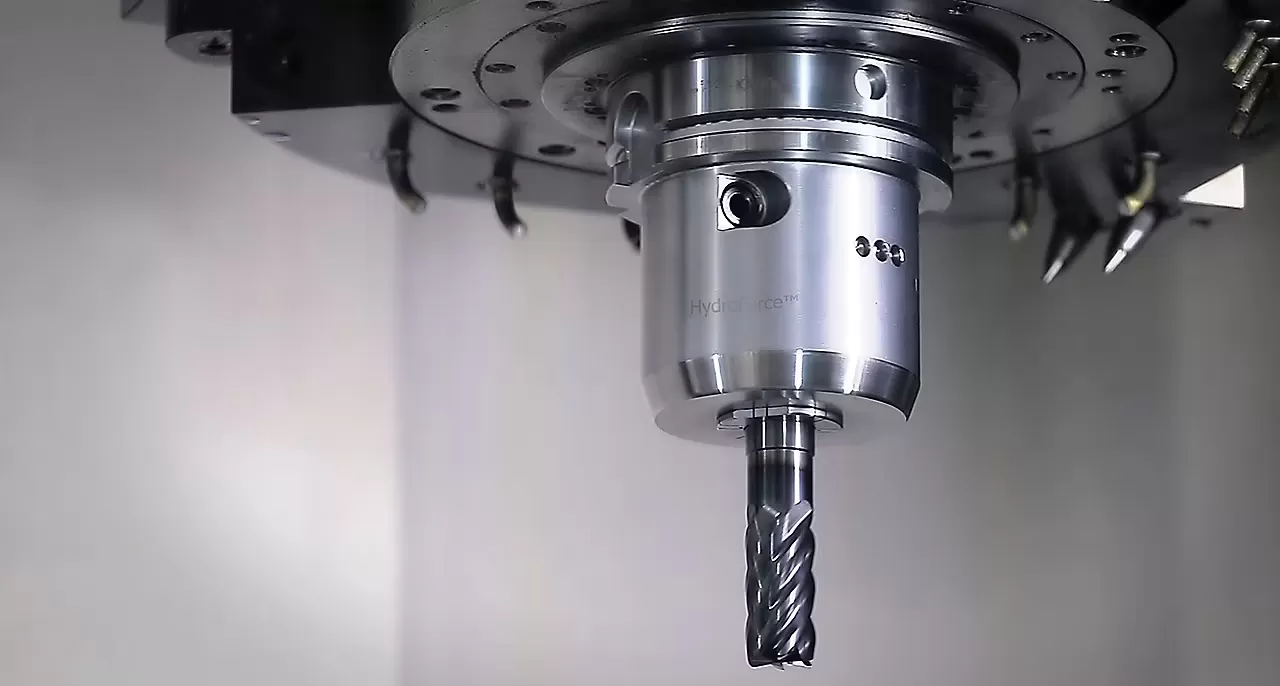

1. Desain Jalur Masuk dan Keluar yang Disetel dengan Baik

Cara alat potong masuk dan keluar dari benda kerja secara langsung mempengaruhi bekas permukaan dan presisi tepi. Jalur masuk/keluar busur tangensial harus digunakan untuk menghindari dampak tegangan sesaat pada kontur. Laju pemakanan selama masuk harus bertahap secara halus, bertransisi dari satu lapisan pemotongan ke lapisan lainnya tanpa jeda mendadak yang menimbulkan bekas tinggal. Secara bersamaan, mengadopsi strategi jalur beban potong konstan (dengan kontrol kecepatan permukaan konstan untuk pembubutan dan laju pemakanan adaptif untuk penggilingan) menjaga gaya potong tetap stabil dan menghindari defleksi alat akibat perubahan mendadak.

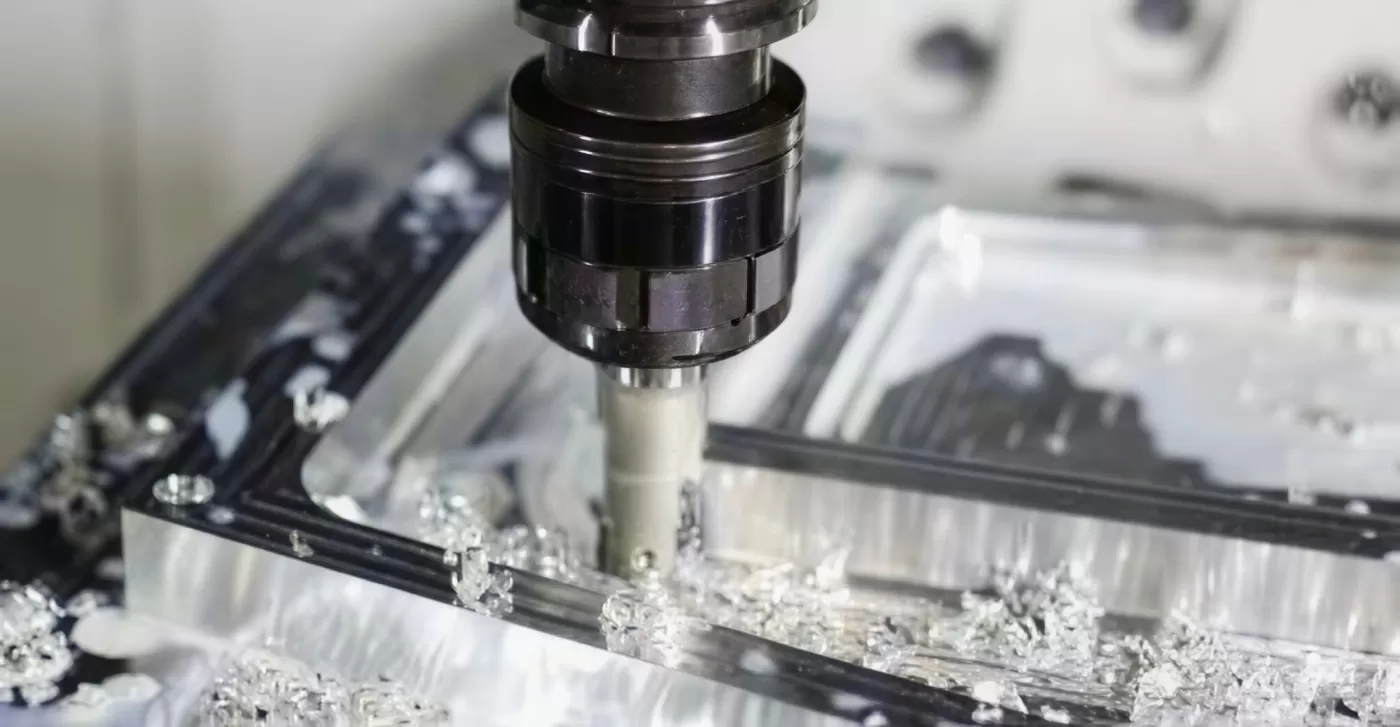

2. Pemilihan Ilmiah Metode dan Strategi Pemotongan

Dalam permesinan finishing, penggilingan searah harus menjadi metode penggilingan yang diutamakan, karena mengarahkan gaya potong ke arah meja, meredam getaran, dan memberikan hasil akhir permukaan yang unggul. Untuk pembubutan poros, satu alat idealnya menyelesaikan semua fitur kontur kontinu (diameter luar, permukaan, dan transisi busur) untuk menghilangkan bekas sambungan. Untuk permukaan yang tidak kontinu, urutan pembubutan teratur dari luar ke dalam harus diikuti untuk mencegah langkah geometris lokal yang disebabkan oleh gangguan alat. Saat memesin permukaan busur, memilih radius ujung alat yang lebih kecil secara efektif menekan gaya potong radial dan meningkatkan akurasi kontur.

3. Penerapan Alat Potong Presisi Efisiensi Tinggi dan Sistem Pemegang Alat

Alat potong adalah mata rantai eksekusi akhir dalam manufaktur presisi. Menggunakan sisipan karbida berlapis canggih, CBN, atau keramik secara signifikan mengurangi gaya potong dan panas. Yang sama kritisnya adalah antarmuka yang menghubungkan alat ke mesin: pemegang alat shrink-fit dan hidrolik memberikan runout radial penjepitan ≤3 μm, dan digabungkan dengan antarmuka tirus kekakuan tinggi, memastikan konsentrisitas alat yang stabil pada kecepatan rotasi tinggi. Ini adalah prasyarat penting untuk mencapai penggilingan permukaan cermin dan pembuatan lubang presisi tinggi.

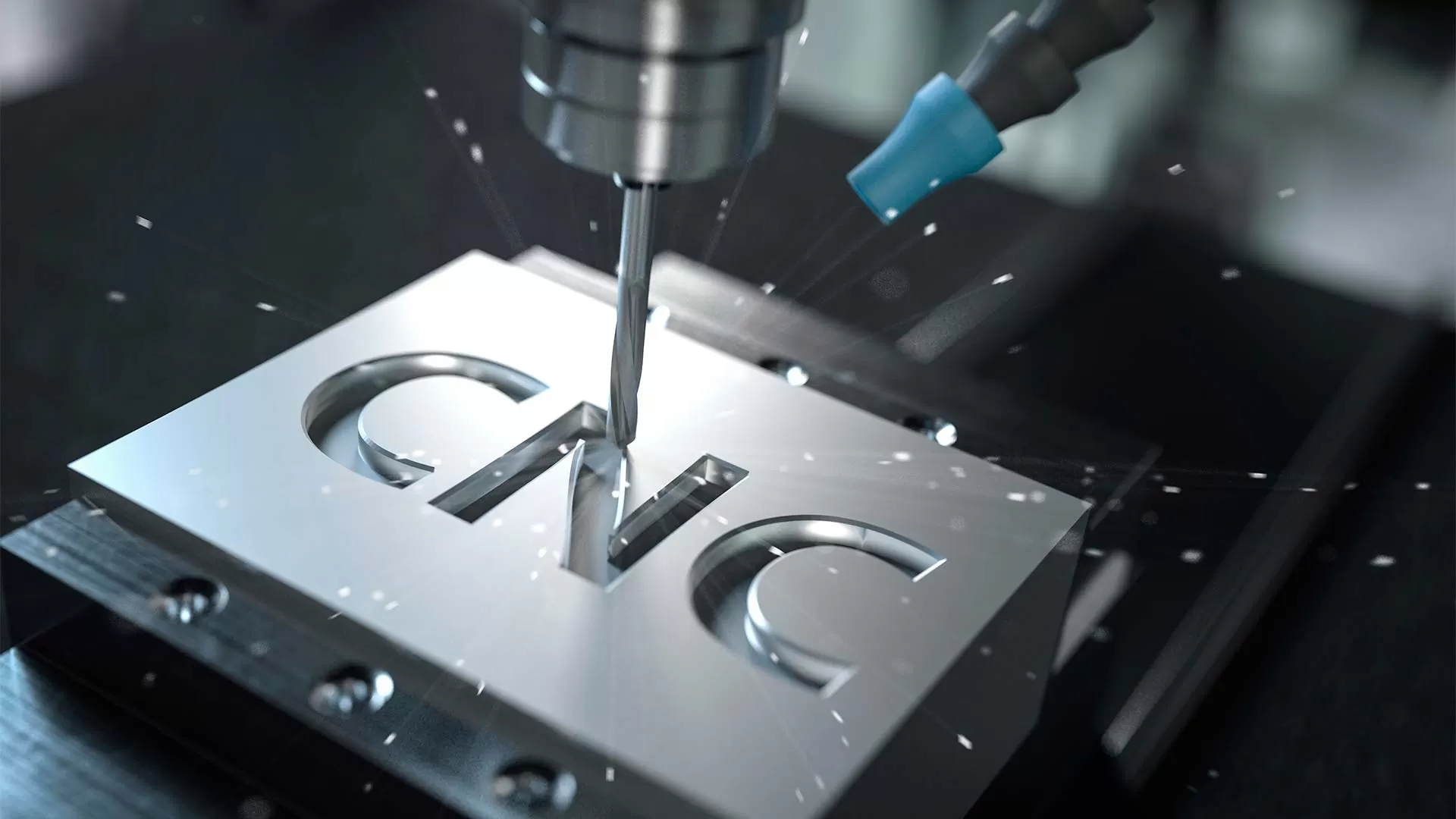

4. Integrasi Sistem Probing pada Mesin dan Pengaturan Alat Otomatis

Loop tertutup digital adalah lompatan maju untuk mencapai manufaktur presisi yang stabil. Dengan mengintegrasikan secara mendalam sistem probing pada mesin ke dalammesin perkakas Taikan, penyelarasan datum benda kerja otomatis dan pengaturan sistem koordinat yang presisi menjadi mungkin, bersamaan dengan inspeksi dalam proses fitur kritis untuk mendeteksi pergeseran dimensi secara waktu nyata dan secara otomatis memperbarui sistem koordinat atau offset alat. Probe pengaturan alat otomatis yang terkoordinasi dengan cepat mengukur panjang dan diameter alat, mendeteksi kerusakan alat, dan membangun sistem manajemen parameter alat loop tertutup, secara dramatis mengurangi waktu non-pemotongan dan menghilangkan skrap.

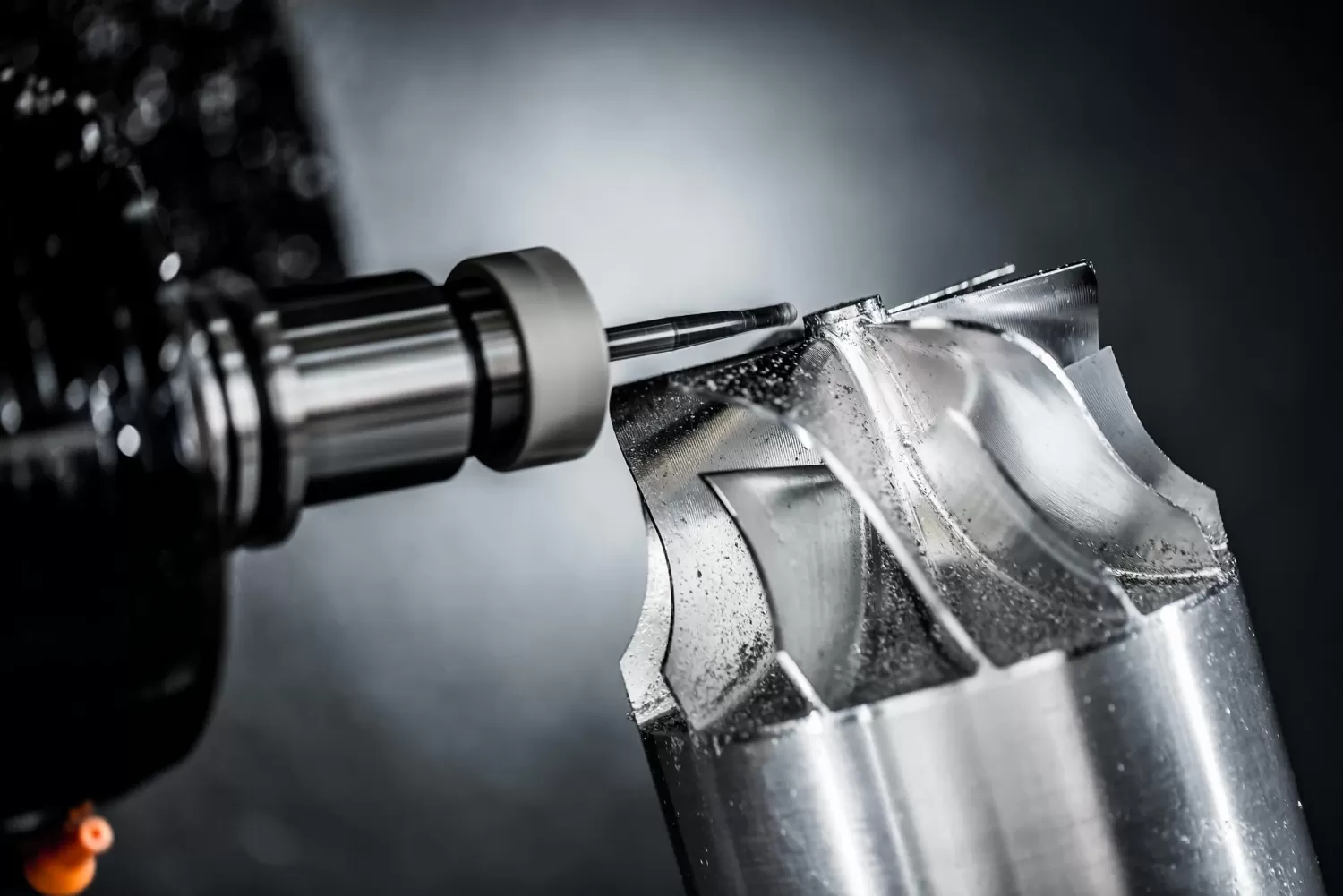

5. Optimalisasi Akurasi Melalui Pemrograman yang Unggul

Program CNC tidak hanya menggerakkan gerakan tetapi juga membawa strategi akurasi. Pemrograman CAM yang unggul harus menggunakan teknik-teknik berikut:

• Interpolasi Halus dan Kontrol Look-Ahead: Melalui pemasangan kurva NURBS, dipasangkan dengan jumlah blok look-ahead CNC yang tinggi, akselerasi dan jerk dibatasi untuk menghindari pemotongan berlebih di sudut dan getaran mesin.

• Deselerasi Sudut Cerdas: Secara otomatis mengoptimalkan laju pemakanan pada transisi tajam untuk mempertahankan kontur yang bersih dan presisi.

• Integrasi Program Makro dan Probe: Menulis program makro untuk memanggil probe untuk inspeksi fitur sekuensial dan secara otomatis menerapkan offset alat berdasarkan kesalahan yang terukur memungkinkan permesinan adaptif, sehingga secara signifikan meningkatkan indeks kapabilitas proses (Cpk).

Kesimpulan

Peningkatan akurasi permesinan CNC telah berevolusi dari fokus tunggal pada presisi statis menjadi rekayasa sistem multi-dimensi yang mengintegrasikan analisis kopling elektromekanis-termal, pencocokan kekakuan sistem proses, pengukuran loop tertutup online, dan kompensasi cerdas. Sebagai produsen mesin perkakas CNC kelas atas, Taikan secara konsisten berdedikasi untuk mengintegrasikan secara mendalam proses manufaktur presisi dengan teknologi metrologi cerdas, menyediakan solusi akurasi lengkap — dari mesin perkakas hingga komponen jadi — dan memberdayakan industri manufaktur untuk mencapai lompatan yang menentukan dari puluhan mikron ke presisi tingkat mikron sejati.
