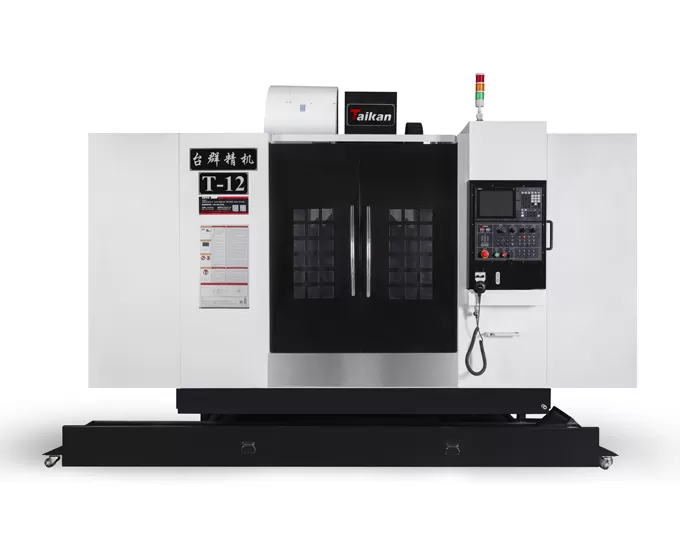

Name: Pusat Pemesinan Vertikal Boxway HT-12
Brand: Taikan Machine
Availability: InStock

Karakteristik Pusat Permesinan Vertikal Boxway HT-12

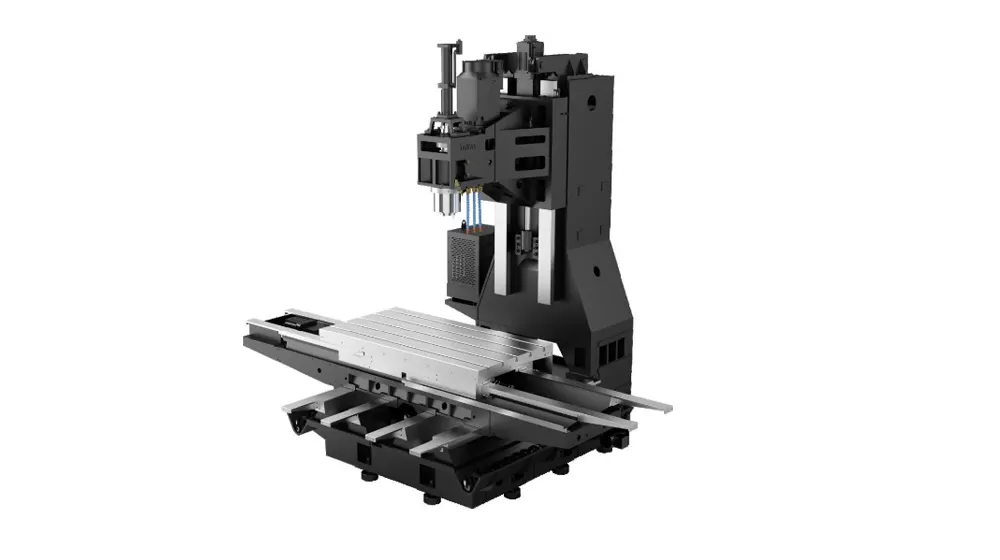

Struktur mesin

Struktur cross-slide kolom tetap dengan dasar stabil yang kebesaran untuk memastikan kapasitas bantalan beban tinggi.

Terbuat dari besi cor kekuatan tinggi, memberikan akurasi yang sangat baik dan presisi yang stabil.

Kotak panduan tiga sumbu

Sumbu X, Y, dan Z dilengkapi dengan presisi yang dikeraskan, jalur besi cor tanah, dengan komposit permukaan yang terikat dengan lapisan PTFE (polytetrafluoroethylene).

Desain ini menawarkan kaku tinggi dan penyerapan guncangan yang sangat baik, membuatnya ideal untuk pemotongan berat baja cetakan yang kokoh.

Poros

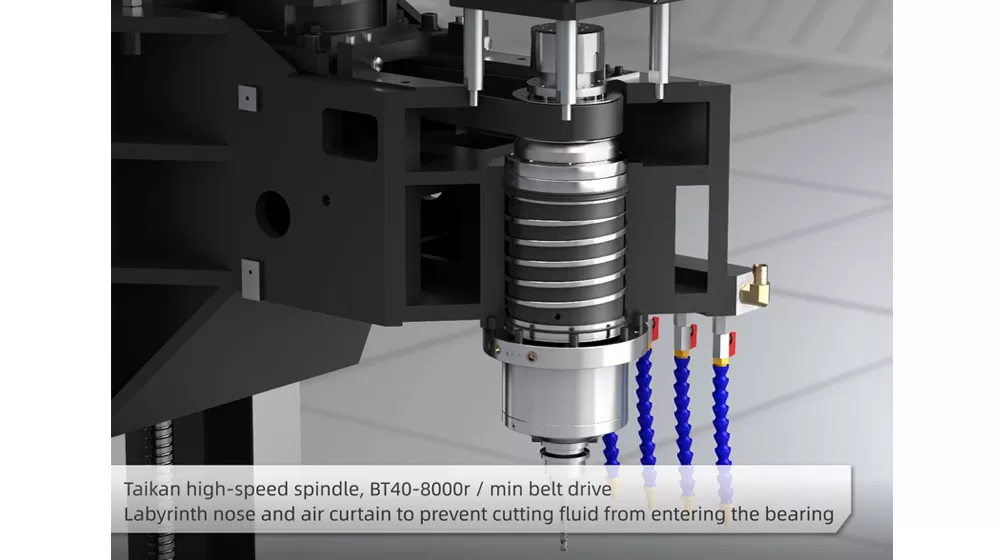

Unit poros kecepatan tinggi (BT50, 8000r/min) dengan desain labirin dan perlindungan tirai udara, mencegah pemotongan cairan masuk kedalam poros bantalan.

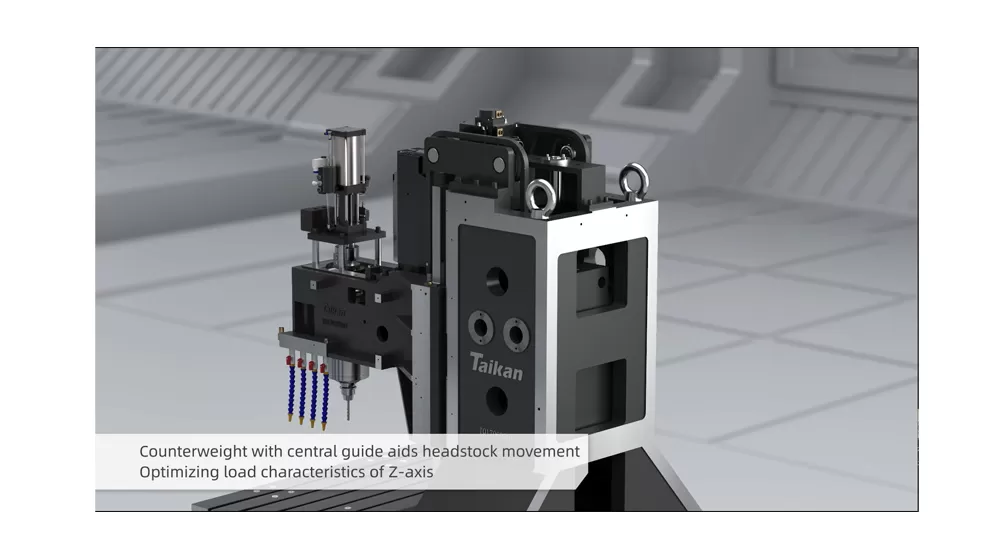

Counterweight sumbu Z

Counterweight dengan panduan pusat bantuan gerakan headstock

Mengoptimalkan karakteristik beban sumbu Z

Aplikasi HT-12 Boxway Vertical Machining Center

Terutama digunakan dalam industri manufaktur cetakan, juga banyak berlaku di industri dirgantara, peralatan energi, manufaktur otomotif, perangkat medis, dan industri lainnya.

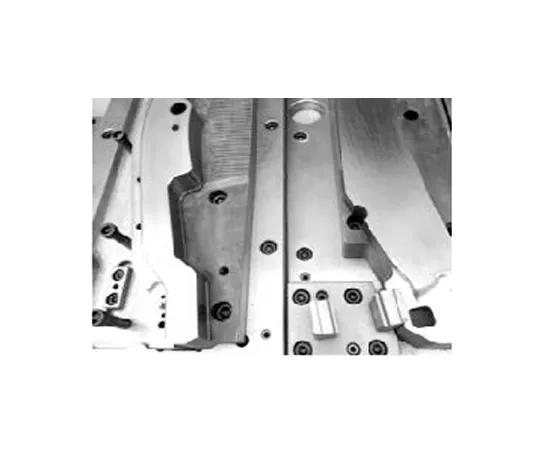

Contoh benda kerja 1

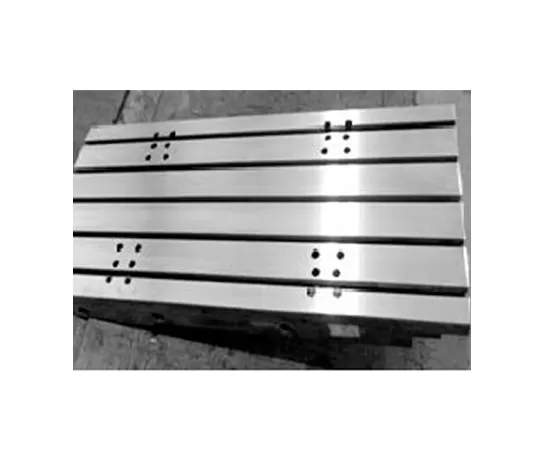

Contoh benda kerja 2

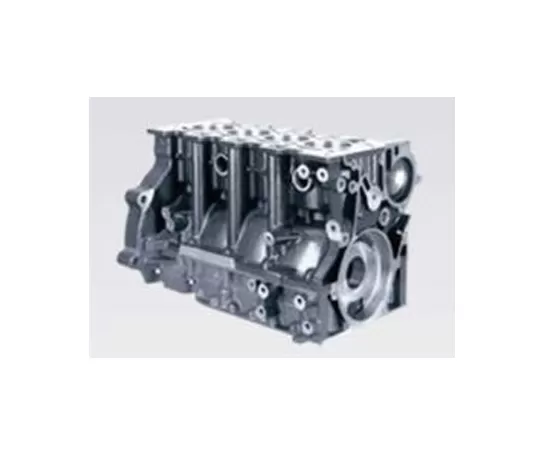

Contoh benda kerja 3

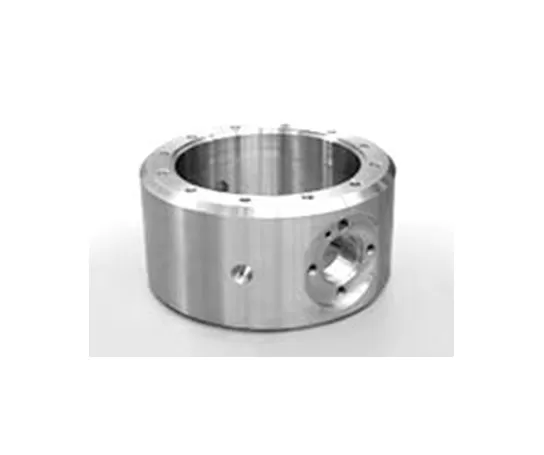

Contoh benda kerja 4

Spesifikasi Pusat Permesinan Vertikal Boxway HT-12

Item			Unit	HT-12	Keterangan
Langkah	Langkah Meja (Sumbu X)		mm	1200
	Langkah Sadel (Sumbu Y)		mm	700
	Langkah Kepala Spindel (Sumbu Z)		mm	600
	Ujung Spindel ke Meja		mm	150～750
	Pusat Spindel ke Kolom		mm	785
Meja	Ukuran Meja		mm	1360×700
	Kapasitas Beban Meja		kg	1000
	Alur T (Jumlah-Lebar×Jarak)		mm	5-18×152.5
Spindel	Daya Motor (Kont./30 mnt)		kW	‘11/15
	Rentang Kecepatan		rpm	50～8000(Belt-driven)
	Diameter Spindel		mm	φ155
	Jenis Pemegang Alat		–	BT50
	Jenis Pull Stud		–	P50T-I（MAS403）
Kecepatan	Rentang Laju Pemakanan		mm/mnt	1-10000
Kecepatan	Kecepatan Gerak Cepat (X/Y/Z)		m/mnt	41255
Akurasi	Akurasi Posisi (X/Y/Z)		mm	0.015	GB/T18400.4 (Langkah Penuh)
Akurasi	Pengulangan (X/Y/Z)		mm	0.008
Lainnya	Sistem CNC		–	Mitsubishi M80VA
	Pasokan Udara	Flow	L/mnt	≥280 (ANR)
	Pasokan Udara	Tekanan	MPa	0.6~0.8
	Kebutuhan Daya		kVA	30
	Kapasitas Tangki Pendingin		L	350
	Dimensi Mesin		mm	3650×3020×2900	Arah Sumbu X/Y/Z
	Berat Mesin (perkiraan)		kg	9400

Informasi pada halaman ini hanya untuk referensi. Spesifikasi dan detail dapat berubah karena peningkatan atau penyempurnaan produk. Untuk informasi lebih lanjut, silakan hubungi kami.
