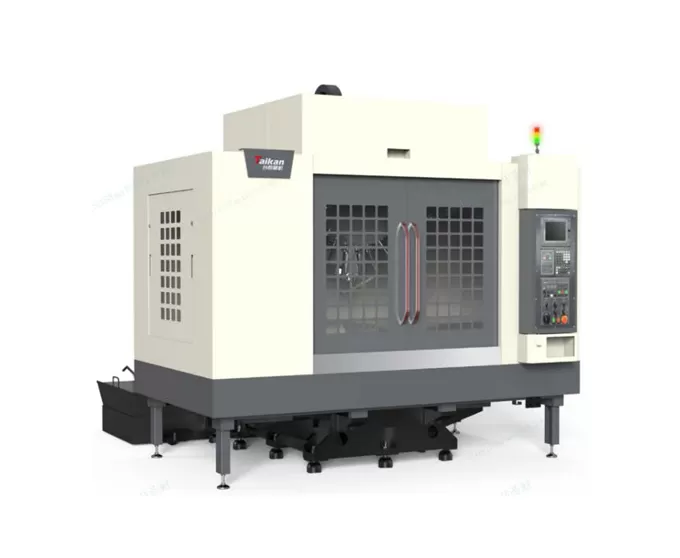

T-1300S pusat mesin hub roda kecepatan tinggi dan efisiensi tinggi

Perjalanan

Perjalanan meja (X sumbu)

Mm

1300

Sadel perjalanan (Y axis)

Mm

550

Kepala stok perjalanan (sumbu Z)

Mm

450

Jarak dari poros hidung ke permukaan meja

Mm

125-575

Jarak dari poros tengah ke kolom panduan permukaan

Mm

632

Meja

Ukuran meja

Mm

1300*550

Maks. Beban

Kg

500

Slot T (jumlah slot-lebar slot * spasi)

Mm

5-18*100

Poros

Daya Motor (berperingkat/waktu singkat)

KW

3.7/5.5

Torsi Motor (diberi peringkat/waktu singkat)

N.m

14.1/21

Kecepatan motor spindel

Rpm

20-20000

Poros lancip

/

BT30

Kecepatan

Rentang kecepatan pemotongan pakan

BB/min

Rak penyimpanan 1 15000

Kecepatan traverse cepat sumbu X/Y/Z

M/min

36/36/36

Akurasi

Akurasi pemosisian (X/Y/Z)

Mm

0.01

GB/T 18400.4 (penuh perjalanan)

Repeatability (X/Y/Z)

Mm

0.006

Alat majalah

Kapasitas penyimpanan alat

Buah

21

Maks. Berat alat

Kg

3

Maks. Panjang alat

Mm

250

Maksimal. diameter alat (penuh/kosong yang berdekatan)

Mm

Suke 60/prosedur 80

Lainnya

Sistem CNC

Mitsubishi M80VB

Sumber udara

Aliran

L/min

≥ 200(ANR)

Tekanan udara

MPa

Pemasangan 0.6 0.8

KVA

15

Maks. Kapasitas tangki pendingin

L

330

Ukuran mesin

Mm

2850*3300*2850

Sesuai dengan sumbu X * Y * Z

Berat (sekitar)

Kg

5000
