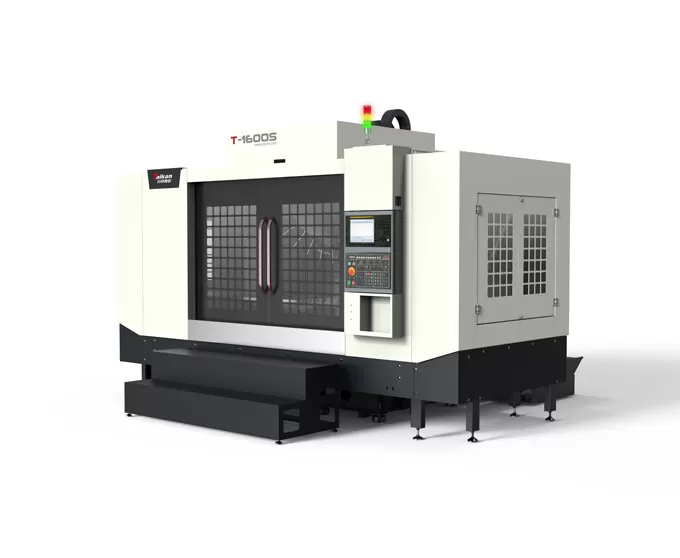

T-1600S pusat mesin hub roda kecepatan tinggi dan efisiensi tinggi

Perjalanan

Perjalanan meja (X sumbu)

Mm

1600

Sadel perjalanan (Y axis)

Mm

550

Kepala stok perjalanan (sumbu Z)

Mm

450

Jarak dari poros hidung ke permukaan meja

Mm

Pemasangan 100 550

Jarak dari poros tengah ke kolom panduan permukaan

Mm

632

Meja

Ukuran meja

Mm

1700*550

Maks. Beban

Kg

500

Slot T (jumlah slot-lebar slot * spasi)

Mm

5-18*100

Poros

Daya Motor (berperingkat/waktu singkat)

KW

3.7/5.5

Torsi Motor (diberi peringkat/waktu singkat)

N.m

14.1/21.0

Kecepatan motor spindel

Rpm

20-20000

Poros lancip

/

BT30

Kecepatan

Rentang kecepatan pemotongan pakan

BB/min

Rak penyimpanan 1 15000

Kecepatan traverse cepat sumbu X/Y/Z

M/min

30/36/36

Akurasi

Akurasi pemosisian (X/Y/Z)

Mm

0.015

GB/T 18400.4 (penuh perjalanan)

Repeatability (X/Y/Z)

Mm

0.008

Alat majalah

Kapasitas penyimpanan alat

Buah

21

Maks. Berat alat

Kg

3

Maks. Panjang alat

Mm

250

Maksimal. diameter alat (penuh/kosong yang berdekatan)

Mm

Suke 60/prosedur 80

Lainnya

Sistem CNC

Mitsubishi M80VB

Sumber udara

Aliran

L/min

≥ 200(ANR)

Tekanan udara

MPa

Pemasangan 0.6 0.8

Kapasitas peralatan

KVA

Maks. Kapasitas tangki pendingin

L

400

Ukuran mesin

Mm

4150 3750*2950

Sesuai dengan sumbu X * Y * Z

Berat (sekitar)

Kg

6450
