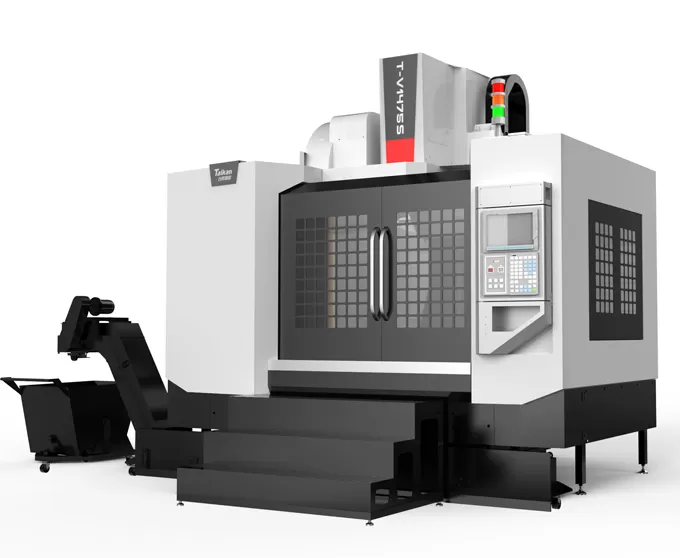

T-V1475S pusat mesin vertikal berkecepatan tinggi dan efisiensi tinggi

Perjalanan

Perjalanan meja (X sumbu)

Mm

1400

Sadel perjalanan (Y axis)

Mm

750

Kepala stok perjalanan (sumbu Z)

Mm

750

Jarak dari poros hidung ke permukaan meja

Mm

120-870

Jarak dari poros tengah ke kolom panduan permukaan

Mm

826

Meja kerja

Ukuran meja

Mm

1500*750

Maks. Beban (bahkan bantalan beban)

Kg

1400

Slot T (jumlah slot-lebar slot * spasi)

Mm

5-18*150

Poros

Daya Motor (berperingkat/waktu singkat)

KW

15/18.5

Torsi Motor (diberi peringkat/waktu singkat)

N.m

143/191

Rentang kecepatan

R/min

50 ~ 6000 (sabuk)

Diameter poros

Mm

Intrav190

Poros lancip

/

BT50

Spesifikasi paku keling

/

P50T-I(MAS403)

Kecepatan

Rentang kecepatan pemotongan pakan

BB/min

Rak penyimpanan 1 10000

Kecepatan traverse cepat sumbu X/Y/Z

M/min

24/24/20

Akurasi

Akurasi pemosisian (X/Y/Z)

Mm

0.015

GB/T18400.4 (perjalanan penuh)

Repeatability (X/Y/Z)

Mm

0.008

Alat majalah

Kapasitas alat

Buah

24

Maks. Berat alat

Kg

15

Maks. Panjang alat

Mm

300

Maksimal. diameter alat (penuh/kosong yang berdekatan)

Mm

Intrav105/intrav210

Lainnya

Counterweight sumbu Z

Keseimbangan Nitrogen

Sistem CNC

/

FANUC 0i-MF Plus(5)

Sumber udara

Aliran

L/min

280(ANR)

Tekanan udara

MPa

0.6-0.8

Kapasitas peralatan

KVA

35

Kapasitas tangki pendingin

L

400

Ukuran mesin

Mm

5050 × 3680 × 3440

Dengan chip conveyor pedal

Berat (sekitar)

Kg

10700
