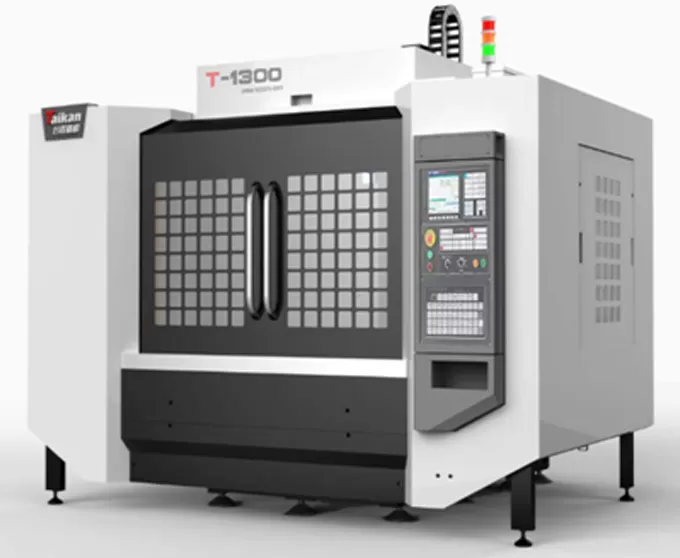

HT-1300 Pusat Pemesinan Bor dan Frais Berkecepatan Tinggi dan Berpresisi Tinggi

Gerakan

Gerakan meja (sumbu X)

mm

1300

Gerakan sadel (sumbu Y)

mm

650

Gerakan kepala spindel (sumbu Z)

mm

410

Jarak dari ujung spindel ke permukaan meja

mm

125-535

Jarak dari pusat spindel ke permukaan panduan kolom

mm

727

Meja

Ukuran meja

mm

1300*650

Beban maks.

kg

600

Slot-T (jumlah slot - lebar slot * jarak)

mm

5-18*125

Spindel

Daya motor (terukur/waktu singkat)

kW

3.7/5.5

Torsi motor (terukur/waktu singkat)

N.m

14.1/21

Kecepatan motor spindel

rpm

20-20000

Tirus spindel

/

BT30

Kecepatan

Rentang kecepatan umpan pemotongan

mm/min

1-15000

Kecepatan gerak cepat sumbu X/Y/Z

m/min

36/36/36

Akurasi

Akurasi pemosisian (X/Y/Z)

mm

0.01

GB/T 18400.4（Gerakan penuh）

Pengulangan (X/Y/Z)

mm

0.006

Magasin perkakas

Kapasitas penyimpanan perkakas

pcs

21

Berat perkakas maks.

kg

3

Panjang perkakas maks.

mm

200

Diameter perkakas maks. (penuh / bersebelahan kosong)

mm

Ф60/Ф80

Lainnya

Sistem CNC

/

Mitsubishi M80VB

Sumber udara

Flow

L/min

≥200（ANR）

Tekanan udara

MPa

0.6-0.8

Kapasitas peralatan

kVA

15

Kapasitas tangki pendingin maks.

L

330

Ukuran mesin

mm

2960*3400*2710

Sesuai dengan sumbu X*Y*Z

Berat (perkiraan)

kg

5500
