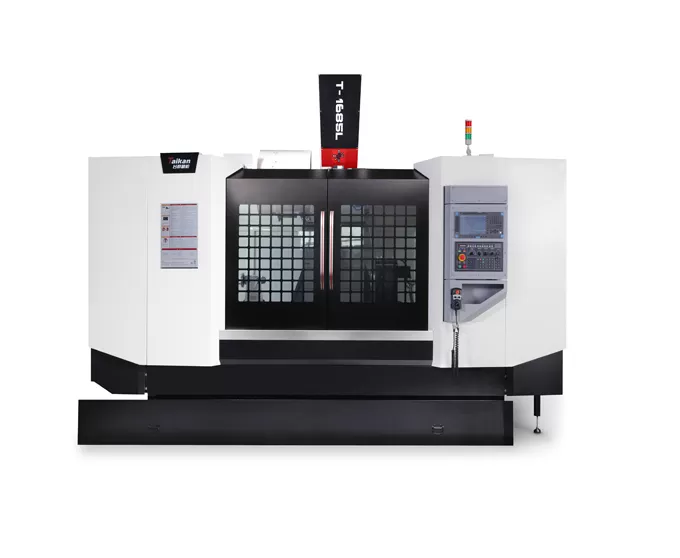

T-1685L pusat mesin vertikal presisi tinggi dan berkecepatan tinggi

Perjalanan

Perjalanan meja (X sumbu)

Mm

1650

Sadel perjalanan (Y axis)

Mm

850

Kepala stok perjalanan (sumbu Z)

Mm

850

Jarak dari poros hidung ke permukaan meja

Mm

120-970

Jarak dari poros tengah ke kolom panduan permukaan

Mm

900

Meja

Ukuran meja

Mm

1700*850

Maks. Beban (bahkan bantalan beban)

Kg

1600

Slot T (jumlah slot-lebar slot * spasi)

Mm

5-18*125 2-18*100

Poros

Daya Motor (berperingkat/waktu singkat)

KW

15/18.5

Torsi Motor (diberi peringkat/waktu singkat)

N.m

143/191

Rentang kecepatan

R/min

50 ~ 6000 (sabuk)

Diameter poros

Mm

Intrav190

Poros lancip

/

BT50

Spesifikasi paku keling

/

P50T-I(MAS403)

Kecepatan

Rentang kecepatan pemotongan pakan

BB/min

24

Kecepatan traverse cepat sumbu X/Y/Z

M/min

15

Alat majalah

Kapasitas alat

Mm

300

Maks. Berat alat

Mm

Intrav105/intrav210

Maks. Panjang alat

Buah

Rak penyimpanan 1 10000

Maksimal. diameter alat (penuh/kosong yang berdekatan)

Kg

24/24/15

Akurasi

Akurasi pemosisian (X/Y/Z)

Mm

0.015

GB/T18400.4 (perjalanan penuh)

Repeatability (X/Y/Z)

Mm

0.008

Lainnya

Counterweight sumbu Z

Counterweight

Sistem CNC

/

FANUC 0i-MF Plus

Sumber udara

Aliran

L/min

280(ANR)

Tekanan udara

MPa

0.6-0.8

Kapasitas peralatan

KVA

35

Kapasitas tangki pendingin

L

400

Ukuran mesin

Mm

5240 × 4055 × 3680

Dengan chip conveyor pedal

Berat (sekitar)

Kg

13200
