Name: HHQ5 Pusat Pemesinan Horizontal dengan Rigiditas Tinggi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Karakteristik Pusat Permesinan Horizontal HHQ5

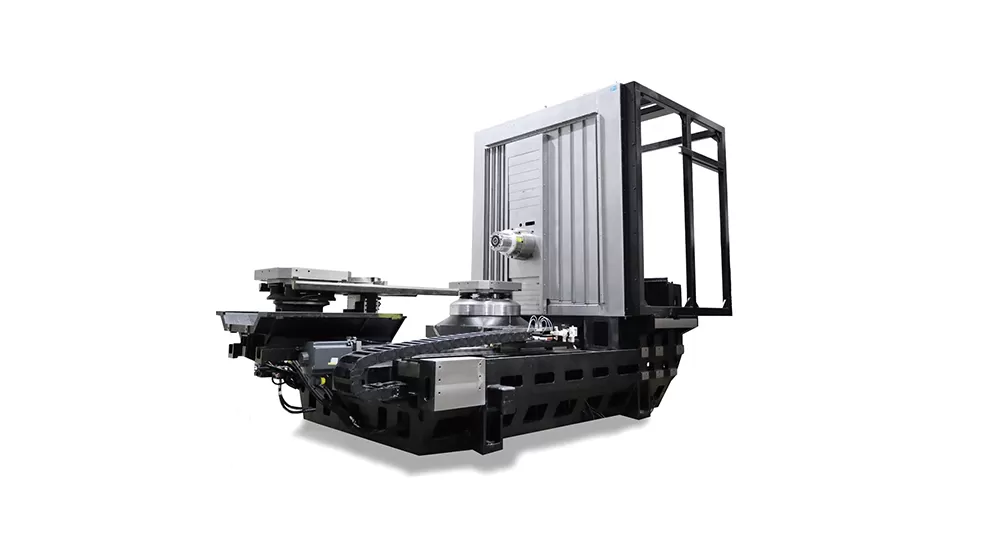

Struktur kekakuan tinggi

Meja cor terintegrasi berbentuk T
Bentuk termosimetris
Kolom bertingkat, ringan, kekakuan tinggi
Konfigurasi permukaan rel pemandu bertingkat, kolom lebih ringan, loop tertutup gaya lebih pendek

Sekrup pemandu rel

Rel panduan tiga sumbu menggunakan pemandu linier rol THK, menawarkan kekakuan tinggi, gesekan rendah, dan kebisingan rendah.
Baut bola tiga sumbu berasal dari NSK, dengan desain pendinginan berongga. Pendingin yang dikontrol suhu bersirkulasi di dalam poros baut melalui unit pendingin, dengan cepat mendinginkan baut bola selama umpan kecepatan tinggi dan mempertahankan suhu konstan untuk akurasi pemesinan yang stabil.

Spindel

Sumbu B menggunakan motor penggerak langsung DD (Direct Drive) yang canggih secara internasional untuk rotasi komponen berpresisi tinggi dan efisien tinggi.
Menggunakan spindel listrik bertorsi tinggi dan berkecepatan tinggi dengan peralihan gulungan ganda otomatis, memenuhi berbagai kebutuhan kecepatan tinggi dan torsi tinggi. Kecepatan tinggi, presisi tinggi, dan kebisingan rendah sepenuhnya memenuhi persyaratan operasi bor, freis, dan pengeboran.

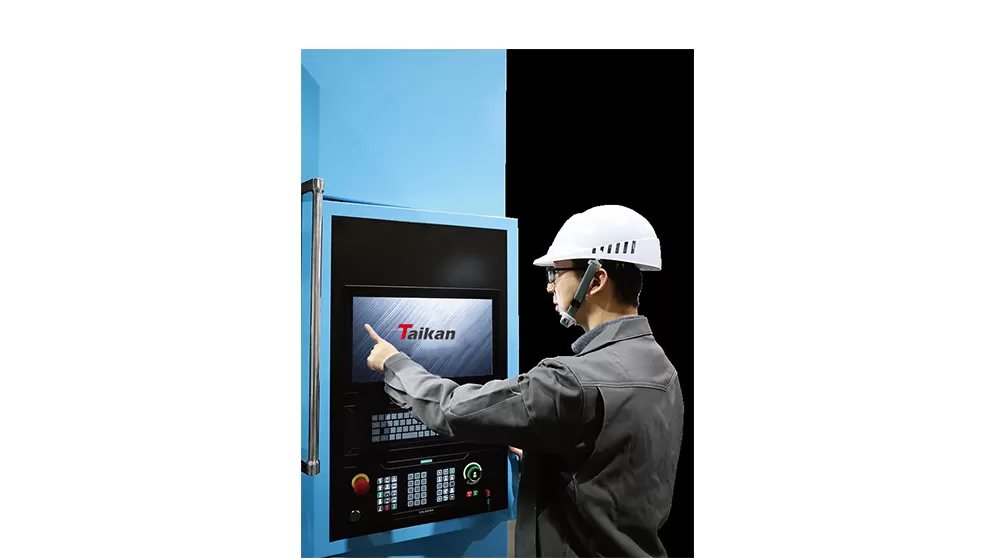

sistem CNC

Dilengkapi dengan sistem CNC Siemens 828D berkinerja tinggi, ketiga sumbu digerakkan oleh motor Siemens, memastikan stabilitas kontrol mesin perkakas dan menjamin fungsi pemesinan CNC serta fungsi bantu yang dibutuhkan oleh pengguna.

Aplikasi Pusat Pemesinan Horisontal HHQ5

Ini terutama digunakan dalam pemrosesan bagian di industri seperti mesin teknik, otomotif, energi, teknologi informasi, dan pembuatan cetakan. Ini cocok untuk memproses bagian berbentuk kotak dan bagian berbentuk cangkang, dan sangat cocok untuk memproses bagian yang kompleks dan berbentuk tidak beraturan.

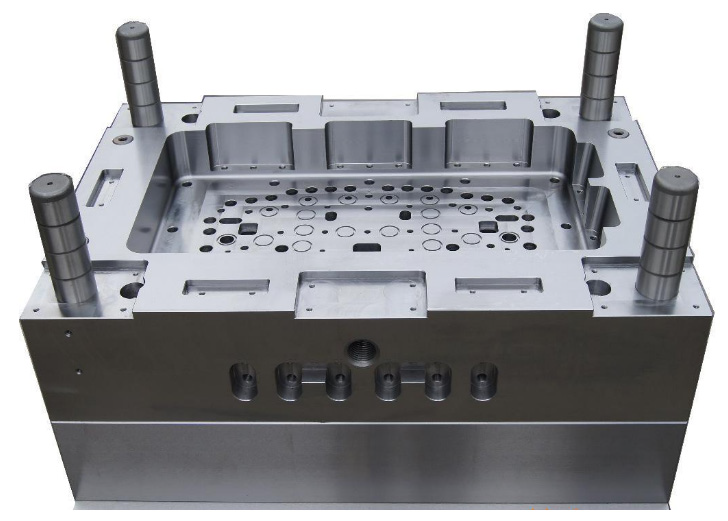

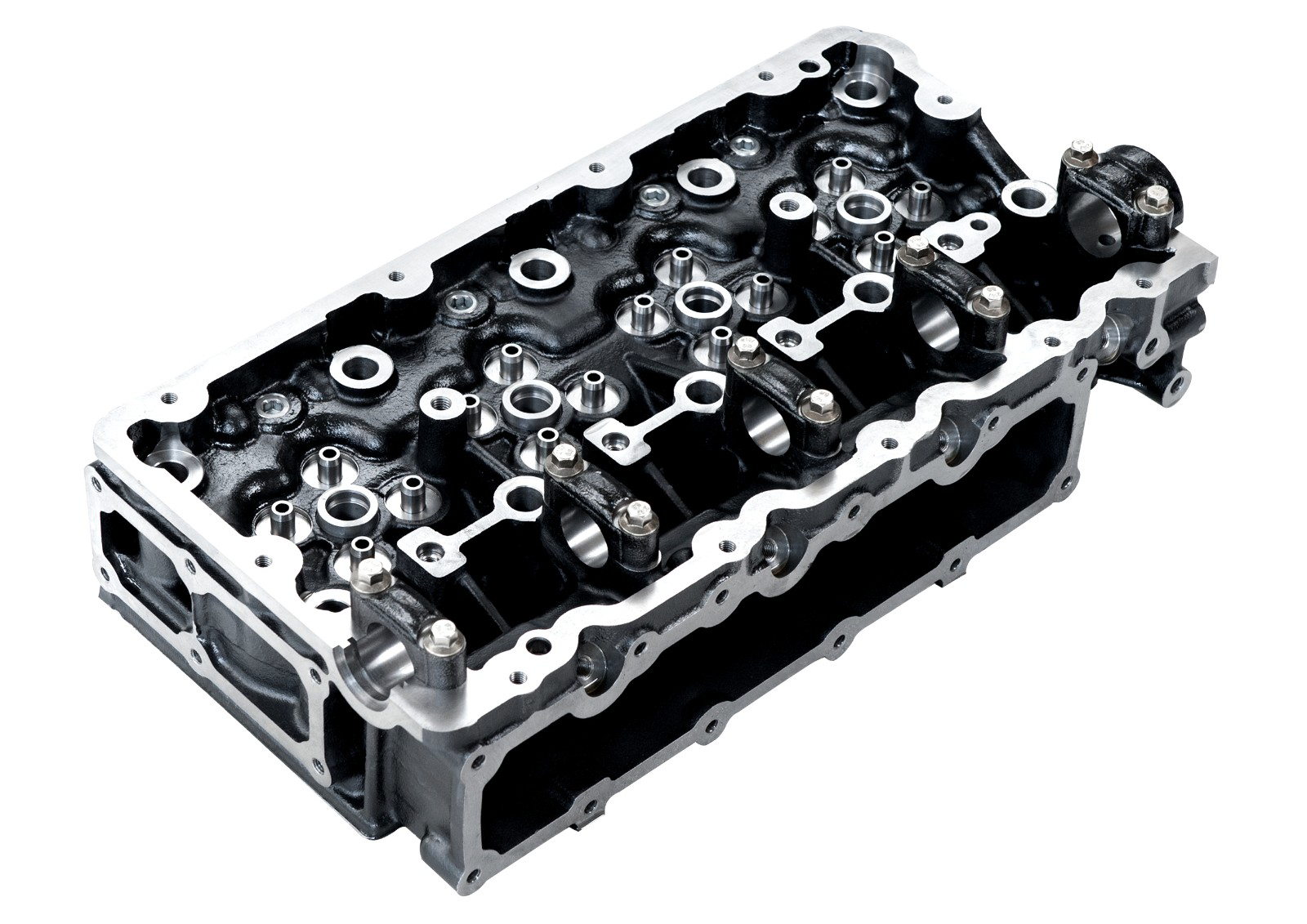

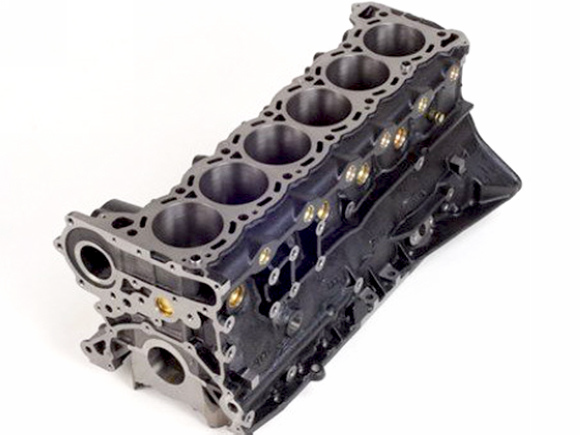

Contoh Benda Kerja 1

Contoh Benda Kerja 2

Contoh Benda Kerja 3

Contoh Benda Kerja 4

Spesifikasi Mesin Horizontal Machining Center HHQ5 dengan Kekakuan Tinggi

	Name	Unit	Spes.	Keterangan
	CNC Sistem		Siemens 828D
Pergerakan	X/Y/Z	mm	750/750/800
	Sumbu B	°	360
	Jarak dari Ujung Spindel ke Pusat Meja	mm	150-950
	Jarak dari Pusat Spindel ke Permukaan Meja	mm	120-870
	Max.Ukuran Benda Kerja	mm	φ850×1000
Meja	MejaSize	mm	500*500(2 pcs)
Meja	Kapasitas Beban Meja	Kg	800
Spindel	Daya Spindel (S1/S6)	Kw	22/37
	Torsi Spindel (S1/S6)	Nm	122/205
	Max.Kecepatan	r/min	15000
	Spesifikasi Pemegang Alat.	-	HSK-A63
Speed	Kecepatan Gerak Cepat Sumbu X, Y, Z	m/min	60/60/60
Speed	Kecepatan Pemakanan Sumbu X, Y, Z	mm/min	1~50,000
AAkurasi	Akurasi Posisi (X/Y/Z)	mm	0.01 0.006 (Closed Loop Penuh)	VDI3441
	Keterulangan (X/Y/Z)	mm	0.006 0.004 (Closed Loop Penuh)	VDI3441
	Akurasi Posisi (B)	arcsec	8（(Closed Loop Penuh)	VDI3441
	Keterulangan (B)	arcsec	6 (Closed Loop Penuh)	VDI3441
Magasin Alat	Kapasitas Magasin Alat	T	40
	Panjang Alat	mm	500
	Diameter alat (penuh/kosong bersebelahan)	mm	80/150
	Max.berat alat	Kg	12
Lain-lain	Kapasitas Listrik Total	KVA	57
	Tinggi Mesin	mm	3205
	Dimensi luar mesinsizes (panjang * lebar)	mm	6025×3985
	Berat total (perkiraan)	Kg	17,000

Informasi di halaman ini hanya untuk referensi. Spesifikasi dan detail dapat berubah karena peningkatan atau perbaikan produk. Untuk informasi lebih lanjut, hubungi kami.
