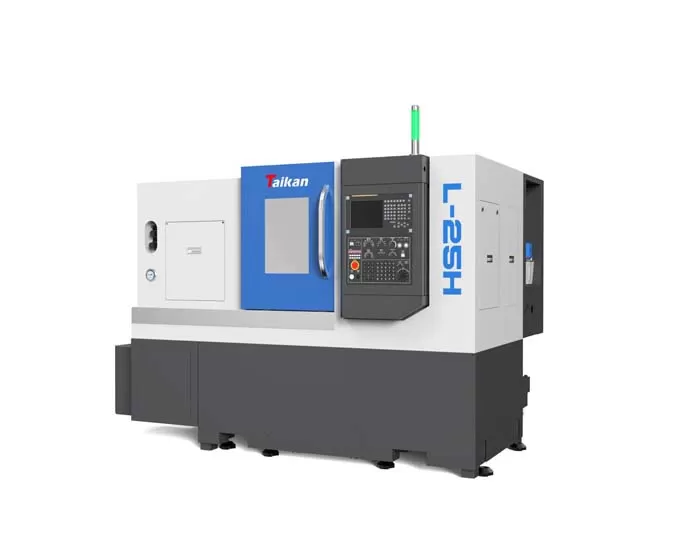

Name: HL-25H Mesin Bubut CNC Horizontal Presisi Tinggi
Brand: Taikan Machine
Availability: InStock

Karakteristik Mesin Bubut Horizontal CNC Presisi Tinggi HL-25H

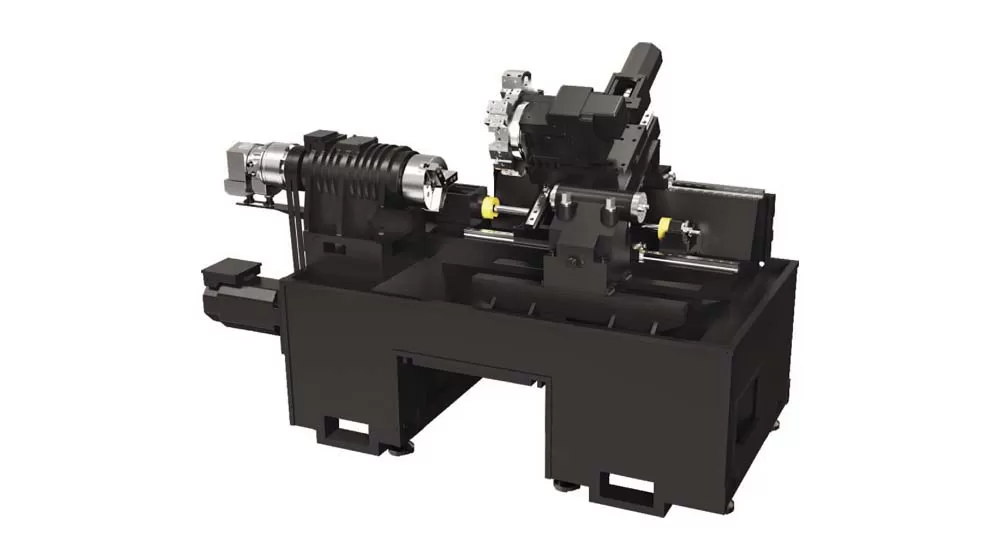

Baju Overall

Tempat tidur miring keseluruhan 30 °, dengan struktur ringkas, kaku tinggi, penghilangan CIP yang halus, pengoperasian mudah, dll.;
Perlindungan tertutup sepenuhnya, penghilang CIP otomatis, pelumasan otomatis, dan pendingin otomatis.

Rel panduan

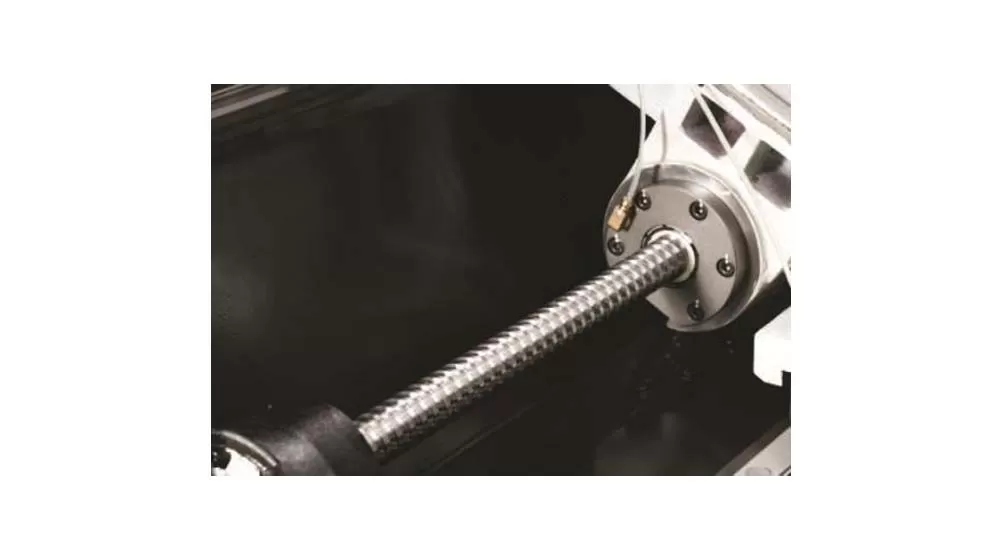

Jenis rel panduan adalah rel panduan bergulir, dan komponen mengemudi mengadopsi sekrup bola diam berkecepatan tinggi, yang memiliki keunggulan kecepatan tinggi, pembangkit panas rendah, dan akurasi pemosisian tinggi.

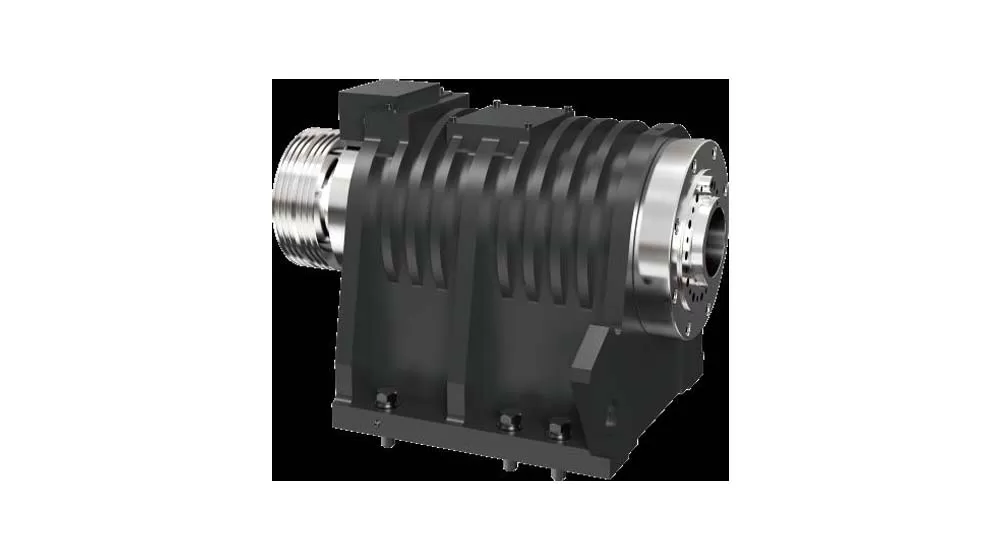

Poros

Rentang kecepatan spindel adalah 0-6000r/menit.
Dukungan depan poros mengadopsi tiga bantalan bola kontak sudut presisi tinggi, dan penyangga belakang mengadopsi bantalan bola kontak sudut presisi tinggi ganda, yang memenuhi persyaratan bantalan kekuatan pemotongan aksial dan radial dan persyaratan kecepatan tinggi.

Alat

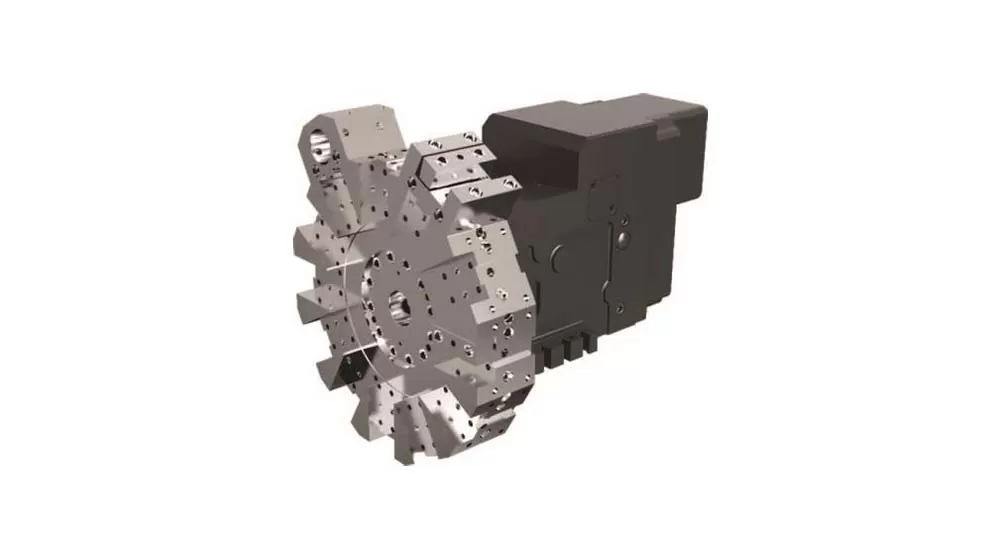

Alat Mesin ini mengadopsi perangkat servo turret, yang memiliki kecepatan perubahan alat yang cepat dan keandalan tinggi.

Aplikasi Mesin Bubut Horizontal CNC Presisi Tinggi HL-25H

Dapat memenuhi kebutuhan pemrosesan komponen kompleks dan banyak digunakan di bidang katup, kapal, mesin teknik, dan bidang lainnya, serta sangat disukai oleh produsen suku cadang otomotif.

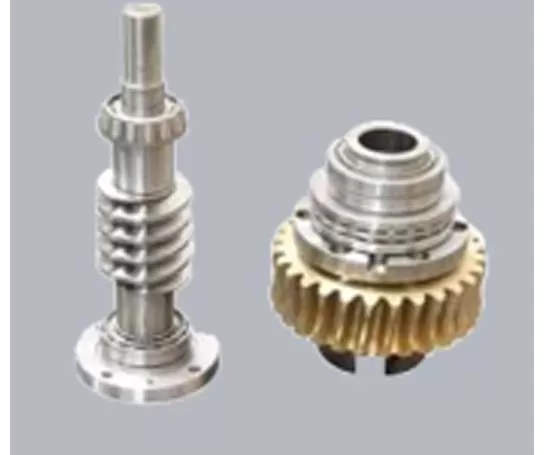

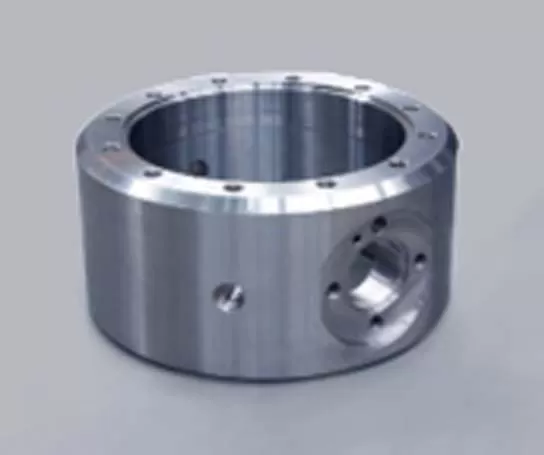

Contoh benda kerja 1

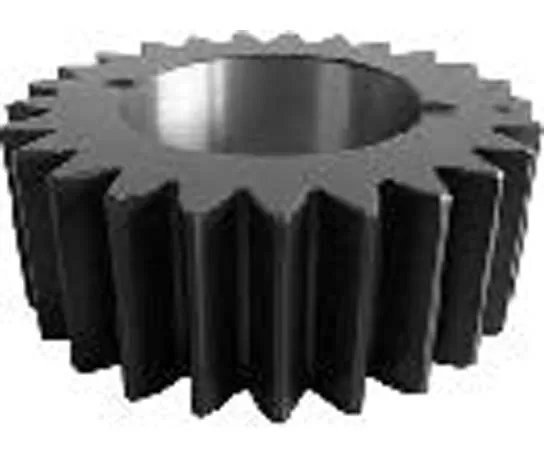

Contoh benda kerja 2

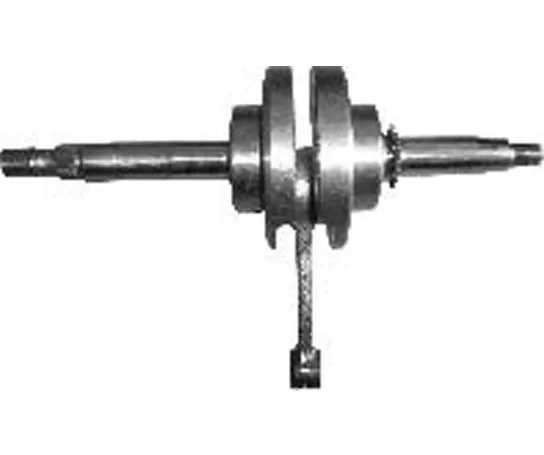

Contoh benda kerja 3

Contoh benda kerja 4

Spesifikasi Mesin Bubut Horizontal CNC Presisi Tinggi HL-25H

Name		Unit	HL-25H	Keterangan
Rentang pemesinan	Diameter ayun maks. di atas bed	mm	φ500
	Diameter pemesinan maks. (poros/cakram)	mm	φ200/φ250
	Panjang pemesinan maks.	mm	450
	Diameter batang maks.	mm	φ45
Gerakan	Gerakan sumbu X	mm	140
	Daya motor sumbu X/torsi stasioner	kw/Nm	1.8/11
	Gerakan sumbu Z	mm	500
	Daya motor sumbu Z/torsi stasioner	kw/Nm	1.8/11
Spindel	Daya keluaran (S1/S6)	kw	7.5/11
	Bentuk ujung spindel		A2-5
	Kecepatan spindel	r/min	0-6000
	Diameter lubang tembus spindel	mm	φ57
Cekam	Cekam tiga rahang hidrolik	inch	6	Berlubang
Kepala lepas	Diameter/sleeve kepala lepas/langkah	mm	φ70/100	Opsional
Kepala lepas	Tirus lubang sleeve kepala lepas	Morse	Morse 4#	Pusat berputar
Kecepatan	Kecepatan gerak cepat (sumbu X)	m/min	30
	Kecepatan gerak cepat (sumbu Z)	m/min	30
	Kecepatan pemakanan pemotongan	mm/min	1~8000
Pemegang pahat	Kapasitas pahat	T	12
	Waktu indeks pahat	Detik/bit	0.5
	Ukuran badan pahat	mm	25×25
	Diameter pahat bor maks.	mm	40
Akurasi	Akurasi posisi (sumbu X)	mm	0.006
	Akurasi posisi (sumbu Z)	mm	0.008
	Keterulangan (sumbu X)	mm	0.004
	Keterulangan (sumbu Z)	mm	0.004
Lain-lain	Kapasitas peralatan	kVA	12
	Kapasitas tangki pendingin	L	150
	Ukuran mesin	mm	250017001680	Tangki pendingin manual dengan pembuangan serpihan
	Berat (perkiraan)	kg	3400

Informasi pada halaman ini hanya untuk referensi. Spesifikasi dan detail dapat berubah karena peningkatan atau penyempurnaan produk. Untuk informasi lebih lanjut, silakan hubungi kami.
