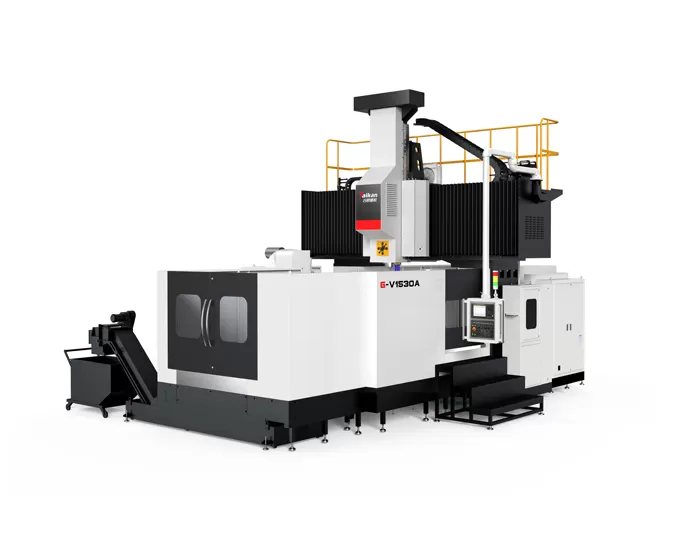

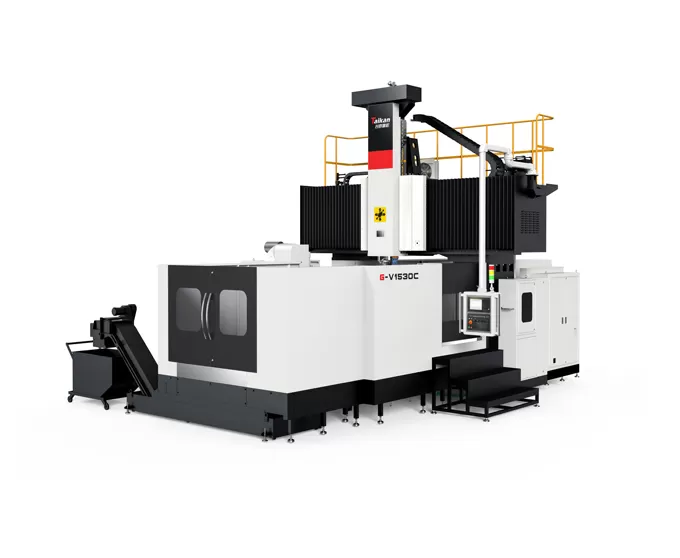

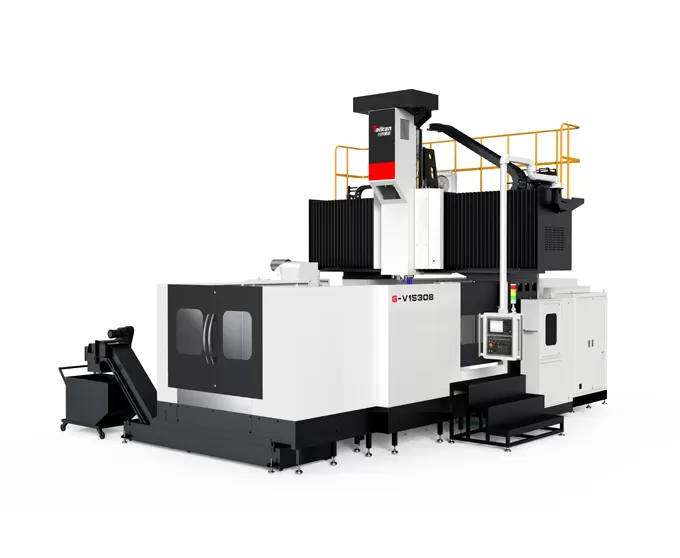

Name: HG-V1530A/B/C/Z Pusat Pemesinan Gantry dengan Pemandu Linear 3-Sumbu
Brand: Taikan Machine
Availability: InStock

Karakteristik dari HG-V1530A/B/C/Z Pusat Permesinan Gantry dengan Pemandu Linier 3 Sumbu

Struktur mesin

Mesin menampilkan struktur bingkai gantry dengan meja kerja yang bergerak.
Sinar sangat kaku: sinar mengadopsi desain lengkungan persegi panjang besar lintas bagian. Rasio tinggi ke lebar dioptimalkan melalui analisis simulasi, secara signifikan meningkatkan ketahanan bengkok dan torsi, memastikan stabilitas presisi.
Ram lintas-bagian besar: ram memiliki ukuran lintas-bagian dari 420x420mm, didukung oleh empat rel panduan linear dalam pengaturan semi-tertutup. Hal ini memberikan dukungan kekuatan tinggi dengan ketahanan gesekan rendah, memastikan nol creep pada kecepatan rendah, getaran minimal, respons cepat, dan kinerja dinamis dan statis yang sangat baik, persyaratan perawatan yang rendah, dan masa pakai yang panjang.
Tabel multiguna: meja didukung oleh banyak slide yang berjarak dekat, memastikan kinerja penahan beban yang stabil dan andal dengan retensi presisi yang sangat baik.

Beragam pilihan poros

Berbagai opsi Drive
Dapat dikonfigurasi dengan sabuk penggerak, kepala beroda, poros listrik, dan kepala penggilingan sudut kanan otomatis.
Poros penggerak roda gigi
Dilengkapi antarmuka BT50 dengan kecepatan maksimum 6000rpm dan torsi output hingga 1331Nm. Kotak roda gigi dan motor utama terpisah dari poros, secara efektif meminimalkan masalah akurasi yang disebabkan oleh pembangkit panas.
Poros bermotor
Poros listrik berdaya tinggi, pekerjaan berat BT50-10000rpm yang memberikan torsi tinggi, kecepatan tinggi, dan getaran rendah, memberikan pengalaman pemesinan yang luar biasa.
Poros penggerak sabuk
Menggunakan BT50-6000rpm unit spindel berkecepatan tinggi, menawarkan kinerja pemotongan yang efisien.
Kontrol termal
Standar dengan sistem pendingin oli untuk mengurangi suhu poros, memperpanjang masa pakai bantalan, dan meminimalkan dampak termal

Sistem umpan

Rel tiga jalur: semua tiga sumbu (XYZ) menggunakan rel panduan linear roller tugas berat, yang mudah dijaga, memiliki ketahanan gesekan yang rendah, respons cepat dari suku cadang bergerak, nol creep pada kecepatan rendah, dan kinerja dinamis dan statis yang sangat baik.
Belt Drive: motor XY-axis menggunakan pengurangan sabuk untuk meningkatkan torsi transmisi, mengurangi beban inersia, meningkatkan kinerja drive, dan menyediakan perawatan yang sederhana dan hemat biaya.
Penggerak roda gigi: motor dikurangi melalui peredam sandaran rendah, meningkatkan transmisi torsi. Dipadukan dengan sekrup timbal yang lebih besar, Hal ini memastikan kecepatan berkendara cepat, kinerja stabil, dan presisi tinggi (sumbu X ≥ 4200mm/sumbu Y ≥ 3700mm).
Penyeimbang Nitrogen: sistem penggerak sumbu Z menggunakan motor servo secara langsung disandingkan dengan sekrup bola, dengan sistem penyeimbang silinder ganda pada kedua sisi ram untuk memastikan kelancaran umpan sumbu Z dan respons dinamis yang cepat.
Kompensasi termal: sekrup bola memiliki struktur pra-tensi di kedua ujung, efektif menghilangkan hilangnya presisi yang disebabkan oleh ekspansi termal.

Chip penghapusan dan tangki pendingin

Konveyor Chip Spiral: satu set di setiap sisi meja kerja, dengan diameter sekrup 120mm dan bagian silang baja persegi besar, dengan cepat mengeluarkan Chip di luar mesin.
Konveyor peningkatan Chip tipe rantai: Terletak di ujung mesin, dengan miring 45 derajat, pelat rantai yang lebih lebar, dan batang pengikis gigi gergaji, dengan cepat mengumpulkan chip ke dalam konveyor Chip kecil.
Chip Conveyor kecil: mengumpulkan dan membawa Chip.
Tangki pendingin: Sistem filtrasi multi-lapisan untuk menyaring kotoran dan menjamin mesin yang lancar.

Aplikasi Pusat Permesinan Gantry dengan Pemandu Linier 3-Sumbu Seri HG-V1530A/B/C/Z

Seri mesin ini terutama digunakan untuk pemesinan berkecepatan tinggi dan berpresisi tinggi pada komponen di industri seperti komponen otomotif, cetakan, mesin konstruksi, katup, transit rel, energi, mesin pertanian, dan mesin pertambangan batu bara.

Spesifikasi Pusat Mesin Gantry Panduan Linear 3-Sumbu HG-V1530A/B/C/Z

Item			Unit	HG-V1520B	HG-V1530B	HG-V1540B	HG-V1520C	HG-V1530C	HG-V1540C
Pergerakan	Pergerakan sumbu X		mm	2200	3200	4200	2200	3200	4200
	Pergerakan sumbu Y		mm	2200			2200
	Pergerakan sumbu Z		mm	1000 (Opsional 1250)			1000 (Opsional 1250)
	Jarak dari ujung spindel ke meja		mm	250～1250 (Opsional 250～1500)			100～1100 (Opsional 100～1350)
	Lebar gantry efektif		mm	1980			1980
Meja	Ukuran meja (P×L)		mm	1500×2000	1500×3000	1500×4000	1500×2000	1500×3000	1500×4000
	Beban maks.		kg	6000	10000	13000	6000	10000	13000
	Alur T (Lebar×Jarak×Jumlah)		mm	28×160×9			28×160×9
Spindel	Tipe penggerak		/	Penggerak roda gigi (Opsional penggerak sabuk)			Spindel motor
	Kecepatan spindel maks.		r/min	6000			15000 (Opsional 18000, 10000)
	Daya spindel (Terukur/Puncak)		kW	15/18.5			15/22
	Keluaran torsi (Terukur/Puncak)		N.m	807/1331			45.7/73.6
	Penampang ram (Ram persegi)			420×420 (Opsional jalur kotak sumbu Z 400×400, 450×450)			420×420
	Tirus spindel		/	BT50			BBT40 (Opsional HSK-A63, BT50)
ATC (Opsional)	Jumlah alat		T	24（40）			24
	Diameter alat maks. (Penuh/Berdekatan)		mm	φ110/φ200			φ80/φ150
	Panjang alat maks.		mm	350			250
	Berat alat maks.		kg	18			8
Kecepatan	Rentang laju pemakanan (Pemotongan)		m/min	10/10/10	10/10/10	8/8/8	10/10/10	10/10/10	8/8/8
	Kecepatan gerak cepat (Sumbu X/Y/Z)		m/min	15/15/15	15/15/15	10/15/15	15/15/15	15/15/15	10/15/15
Akurasi	Akurasi posisi (Tanpa/Dengan skala)	X	mm	0.023/0.019	0.027/0.023	0.032/0.028	0.023/0.019	0.027/0.023	0.032/0.028
		Y	mm	0.023/0.019			0.023/0.019
		Z	mm	0.018/0.014			0.018/0.014
	Kemampuan ulang (Tanpa/Dengan skala)	X	mm	0.014/0.012	0.017/0.015	0.02/0.018	0.014/0.012	0.017/0.015	0.02/0.018
		Y	mm	0.014/0.012			0.014/0.012
		Z	mm	0.012/0.011			0.012/0.011
Lainnya	Penyeimbang sumbu Z		/	Keseimbangan hidrolik + nitrogen			Keseimbangan hidrolik + nitrogen
	Sistem CNC		/	FANUC 0I-MF PLUS (Opsional Siemens 828D)			FANUC 0I-MF PLUS (Opsional Siemens 828D)
	Pasokan udara	Flow	L/min	300			300
		Tekanan	MPa	0.6~0.8			0.6~0.8
	Kapasitas listrik total		kVA	50			60
	Kapasitas tangki pendingin		L	500			500
	Ukuran mesin	Panjang	mm	6406	7676	10241	6406	7676	10241
		Lebar	mm	5576			5576
		Tinggi	mm	5200 (5900 saat sumbu Z opsional)			5200 (5900 saat sumbu Z opsional)
	Penutup mesin		-	Lembaran logam perimeter penuh			Lembaran logam perimeter penuh

Catatan:

1. G-V1520A, G-V1530A, G-V1540A – Opsional spindel penggerak sabuk 6000 RPM, keluaran torsi 186/297 N•m.

2. G-V1530Z, G-V1540Z – Opsional kepala milling siku-sudut otomatis penuh, dengan pergerakan sumbu Y 2700 mm.

3. G-R1520B, G-R1530B, G-R1540B – Opsional ram persegi sumbu Z (Z = 1000 mm, tinggi mesin 5600 mm; Z = 1250 mm, tinggi mesin 6300 mm).

4. G-R1530Z, G-R1540Z – Opsional ram persegi sumbu Z + kepala milling siku-sudut otomatis (pergerakan sumbu Y 2700 mm; Z = 1000 mm, tinggi mesin 5600 mm; Z = 1250 mm, tinggi mesin 6300 mm).

Informasi di halaman ini hanya untuk referensi. Spesifikasi dan detail dapat berubah karena peningkatan atau perbaikan produk. Untuk informasi lebih lanjut, silakan hubungi kami.
