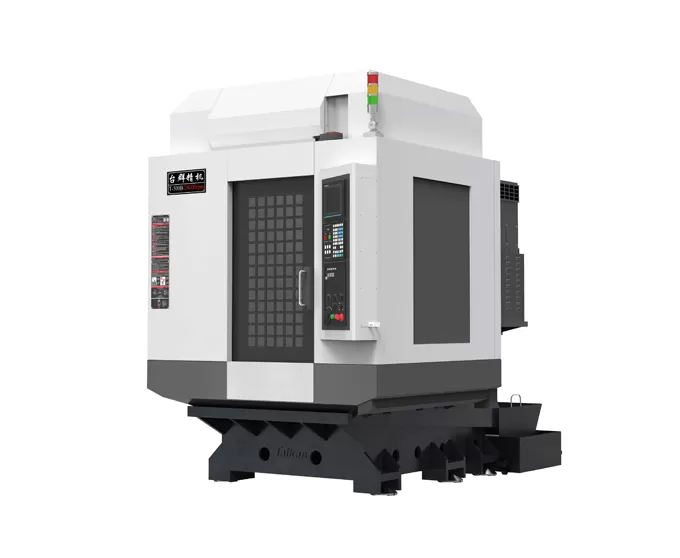

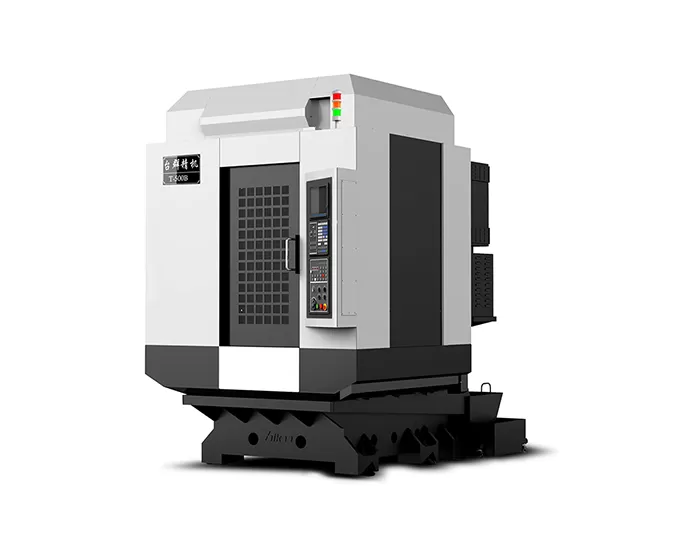

Name: HT-500B Pusat Pemesinan Bor & Milling Berkecepatan Tinggi dan Presisi Tinggi
Brand: Taikan Machine
Availability: InStock

Karakteristik T-500B pusat mesin penggilingan & pengeboran presisi tinggi dan berkecepatan tinggi

Struktur dasar

Struktur dasarnya dirancang dengan analisis digital dan teknik presisi, menampilkan rentang besar dengan dukungan enam titik, secara efektif meningkatkan kaku mesin dan ketahanan getaran, memastikan stabilitas tinggi dan akurasi selama proses mesin.

X, Y, Z Axes

Ketiga sumbu dilengkapi dengan sekrup bola presisi, dan rel panduan menggunakan panduan linear presisi tinggi, memastikan operasi yang mulus dan pemosisian yang tepat untuk akurasi dan keandalan mesin yang luar biasa.

Poros penggerak langsung

Spindel dilengkapi sistem transmisi direct-drive, mengurangi kesalahan dalam mengetuk kecepatan tinggi dan menjamin kinerja yang luar biasa dengan daya output tinggi dalam mesin berkecepatan tinggi.

Spindel kecepatan tinggi merespons dengan cepat dan dilengkapi dengan bantalan bola keramik, yang secara signifikan memperluas umur poros.

Poros kelas presisi adalah standar dengan kecepatan maksimum hingga 24,000 rpm, memenuhi permintaan mesin presisi tinggi dan kecepatan tinggi.

Pengganti alat Servo kecepatan tinggi

Sistem pengganti alat PLC yang dioptimalkan menyediakan proses perubahan alat yang cepat dan stabil, mengurangi waktu perubahan alat secara signifikan dan waktu non-pemesinan, sehingga meningkatkan efisiensi pemesinan secara keseluruhan.

Sumbu Z dirancang dengan optimalisasi untuk meningkatkan kaku dan meningkatkan akselerasi secara signifikan, mengurangi waktu perjalanan yang idle dan meningkatkan efisiensi mesin dan kecepatan untuk menanggapi mesin.

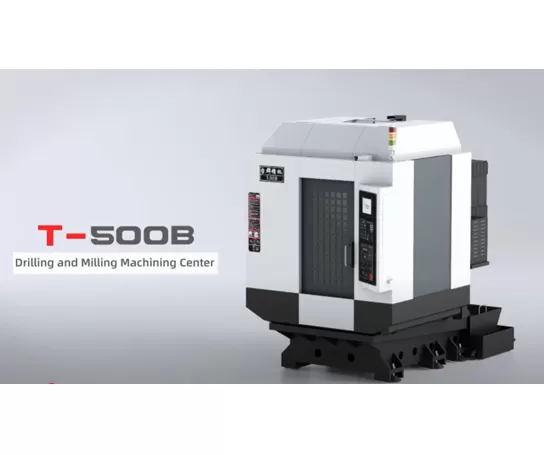

Video T-500B pusat mesin penggilingan & pengeboran presisi tinggi dan berkecepatan tinggi

Aplikasi T-500B pusat mesin penggilingan & pengeboran presisi tinggi dan berkecepatan tinggi

Banyak digunakan dalam industri 3C, suku cadang otomotif, pemrosesan cetakan kecil, perangkat medis, dan industri lainnya untuk mesin bagian pelat kecil, suku cadang berbentuk cakram, dan rumah.

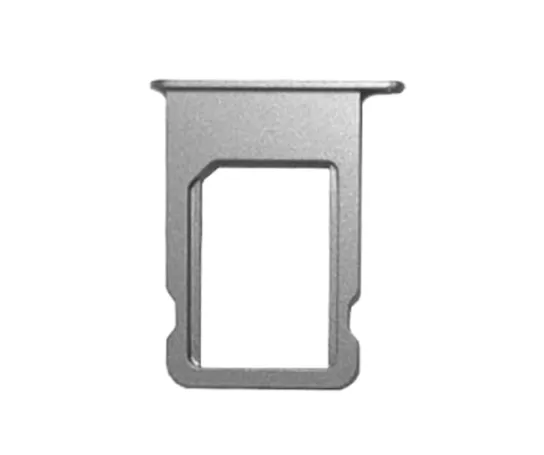

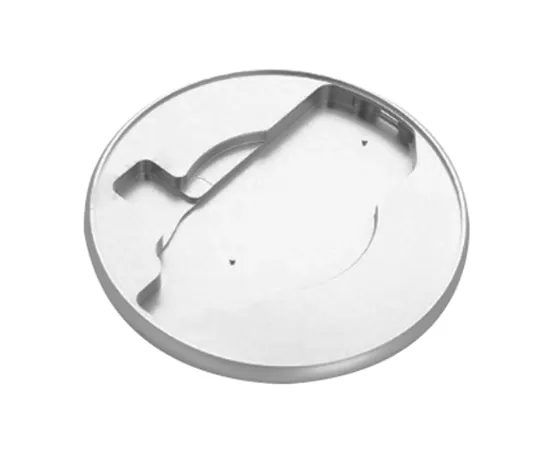

Contoh benda kerja 1

Contoh benda kerja 2

Contoh benda kerja 3

Contoh benda kerja 4

Spesifikasi Pusat Permesinan Bor & Frais Kecepatan Tinggi dan Presisi Tinggi HT-500B

Item			Unit	HT-500B	Keterangan
Gerakan	Gerakan meja (sumbu X)		mm	500
	Gerakan sadel (sumbu Y)		mm	400
	Gerakan headstock (sumbu Z)		mm	320
	Jarak dari ujung spindel ke permukaan meja		mm	180-500
	Jarak dari pusat spindel ke permukaan panduan kolom		mm	445
Meja	Ukuran meja		mm	620*400
	Beban maks.		kg	250
	Alur T (jumlah alur - lebar alur * jarak)		mm	3-14*120
Spindel	Daya motor (terukur/sebentar)		kW	3.7/5.5
	Torsi motor (terukur/sebentar)		N.m	14.1/21
	Kecepatan motor spindel		rpm	20-24000
	Tirus spindel		/	BT30
Kecepatan	Rentang kecepatan pemakanan pemotongan		mm/min	1-15000
Kecepatan	Kecepatan lintas cepat sumbu X/Y/Z		m/min	48/48/48
Akurasi	Akurasi posisi (X/Y/Z)		mm	0.006	GB/T 18400.4 (Perjalanan penuh)
Akurasi	Keterulangan (X/Y/Z)		mm	0.004	GB/T 18400.4 (Perjalanan penuh)
Magasin alat	Kapasitas penyimpanan alat		pcs	21
	Berat alat maks.		kg	3
	Panjang alat maks.		mm	300
	Diameter alat maks. (penuh /kosong bersebelahan)		mm	Ф60/Ф80
Lain-lain	Sistem CNC			Mitsubishi M80VA
	Sumber udara	Flow	L/min	≥200 (ANR)
	Sumber udara	Tekanan udara	MPa	0.6-0.8
	Kapasitas peralatan		kVA	15
	Kapasitas tangki pendingin maks.		L	145
	Ukuran mesin		mm	169026602320	Sesuai dengan sumbu XYZ
	Berat (perkiraan)		kg	3100

Informasi pada halaman ini hanya untuk referensi. Spesifikasi dan detail dapat berubah karena peningkatan atau perbaikan produk. Untuk informasi lebih lanjut, silakan hubungi kami.
