8 Kerusakan Mesin CNC Teratas dan Cara Mengatasinya

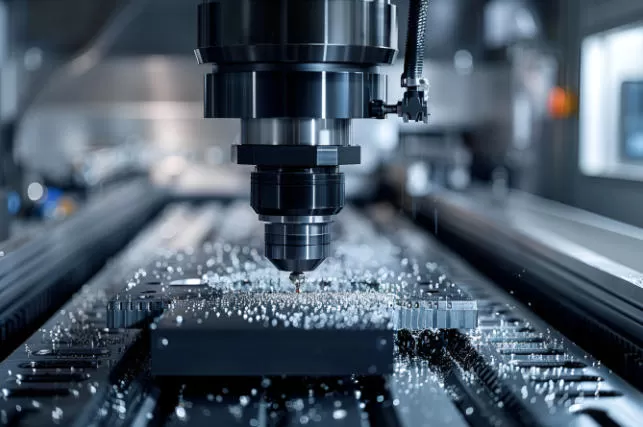

Di dunia manufaktur mekanis yang sangat terotomatisasi, operasi stabil dari Mesin Perkakas CNC (Computer Numerical Control) adalah pendorong langsung produktivitas produksi dan presisi permesinan. Seiring peralihan industri menuju Manufaktur Cerdas, diagnosis kesalahan peralatan berevolusi dari "pemeliharaan reaktif" tradisional menjadi "pemeliharaan prediktif" berbasis data.

Bagi insinyur servis lapangan dan manajer lantai produksi, menemui kode alarm atau anomali permesinan membutuhkan lebih dari sekadar perbaikan cepat; ini menuntut pemahaman mekanisme yang mendasarinya. Artikel ini menyediakan sebuahanalisis akar penyebabdari delapan kesalahan umum mesin perkakas CNC. Kami akan mengeksplorasi penyebab mendasar, logika diagnostik, dan solusi sistemik untuk membantu bisnis memaksimalkan Efektivitas Peralatan Keseluruhan (OEE) mereka.

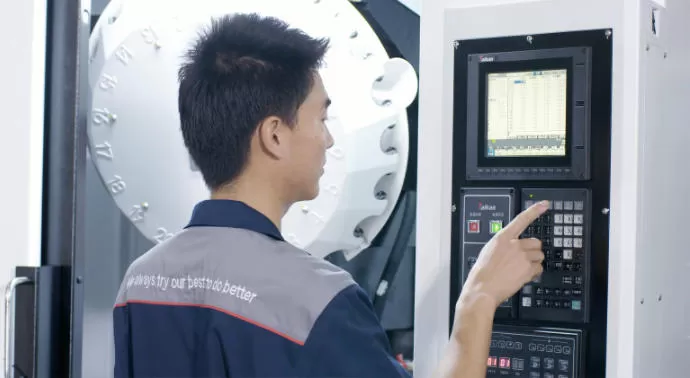

1. Kegagalan Sistem CNC: Sebuah Diagnosis Bersama Perangkat Keras dan Perangkat Lunak

Mekanisme Kegagalan:
Sistem CNC adalah "otak" dari mesin. Sistem macet atau layar hitam biasanya dipicu oleh sirkuit pengatur waktu pengawas perangkat keras, logika perangkat lunak sistem yang rusak, atau kehilangan parameter penting. Tampilan kode alarm adalah fungsi diagnosis mandiri sistem yang mengidentifikasi anomali tertentu.

Diagnosis Mendalam & Solusi:

• Tingkat Perangkat Keras:Pertama, verifikasi stabilitas catu daya (DC 5V/24V) ke unit NCU atau PCU. Fluktuasi tegangan dapat menyebabkan operasi CPU yang tidak menentu. Jika kesalahan berlanjut setelah restart, periksa tegangan baterai motherboard; tegangan rendah dapat menyebabkan hilangnya parameter di SRAM (Static Random Access Memory).

• Perangkat Lunak & Parameter:Untuk kegagalan startup sistem, pertimbangkan "penghapusan total" atau inisialisasi (misalnya, reset NCK pada kontrol Siemens atau penghapusan PSRAM pada FANUC). Untuk memecahkan masalah alarm palsu, gunakan fungsi pemantauan diagram tangga PLC (Programmable Logic Controller). Menelusuri status sinyal (melalui tabel status antarmuka I/O) memungkinkan lokalisasi cepat sensor masukan eksternal atau aktuator yang rusak.

• Wawasan Industri:Sistem CNC kelas atas modern menampilkan diagnostik jarak jauh terintegrasi. Dengan memantau log sistem secara real-time melalui Internet Industri untuk Segala (IIoT), teknisi dapat melakukan penyesuaian parameter jarak jauh dan menambal kerentanan.

2. Kesalahan Spindel: Analisis Getaran dan Optimasi Penggerak

Mekanisme Kegagalan:
Sebagai inti daya mesin, getaran spindel abnormal sering kali berasal dari ketidakseimbangan mekanis (misalnya, keseimbangan dinamis pahat/pemegang yang buruk), keausan bantalan (menyebabkan peningkatan jarak bebas), atau kehilangan tegangan pada komponen penggerak (sabuk/roda gigi). Kecepatan tidak stabil biasanya terkait dengan parameter loop kecepatan yang salah di penggerak servo atau gangguan sinyal umpan balik dari encoder.

Diagnosis Mendalam & Solusi:

• Diagnosis Mekanis:Gunakan penganalisis getaran untuk mendeteksi frekuensi karakteristik bantalan spindel, membedakan antara pelumasan yang buruk (getaran frekuensi tinggi) dan kelelahan lintasan bantalan (benturan frekuensi rendah). Untuk penggerak sabuk, periksa tegangan sesuai spesifikasi pabrikan menggunakan pengukur tegangan.

• Diagnosis Elektrikal:Untuk fluktuasi kecepatan, fokus pada kabel umpan balik encoder. Pastikan menggunakan pelindung pasangan terpilin dan memiliki ground khusus untuk mencegah interferensi. Lakukan fungsi "Auto-tuning" pada penggerak untuk mengoptimalkan parameter PID dari loop kecepatan dan arus, mencocokkan karakteristik motor dengan beban mekanis dengan sempurna.

• Kekritisan Pemeliharaan:Untuk spindel bermotor, patuhi secara ketat jenis pelumas yang ditentukan dan interval pelumasan ulang. Terlalu banyak gemuk bisa sama merugikannya dengan terlalu sedikit, menyebabkan pembuangan panas yang buruk dan kemacetan.




3. Kesalahan Sistem Penggerak Pemakanan: Kompensasi Backlash dan Pencocokan Servo

Mekanisme Kegagalan:
"Stick-slip" sumbu (gerakan tersendat) pada dasarnya disebabkan oleh perbedaan signifikan antara koefisien gesekan statis dan dinamis atau kekakuan sistem servo yang tidak memadai untuk stabilitas kecepatan rendah. Ketidakakuratan posisi biasanya terkait dengan keausan pada transmisi mekanis (misalnya, preload sekrup bola berkurang, kopling longgar) atau kesalahan pengaturan servo yang tidak tepat.

Diagnosis Mendalam & Solusi:

• Kompensasi Mekanis: Verifikasi akurasi posisi dan pengulangan secara teratur menggunakan interferometer laser. Kompensasi zona mati pembalikan dengan memasukkan nilai terukur melalui parameter "Kompensasi Backlash" CNC. Jika backlash berlebihan (biasanya > 0,02-0,03 mm), periksa preload mur sekrup bola atau ganti komponen yang aus.

• Optimasi Servo: Untuk alarm over-travel, selain pemulihan manual, periksa parameter batas lunak (misalnya, parameter FANUC 1320/1321) dan keandalan sakelar batas perangkat keras.

• Pemeliharaan Presisi: Pada mesin tugas berat, verifikasi fungsionalitas sistem pelumasan pemandu. Kegagalan pelumasan secara langsung menghancurkan lapisan oli pada jalur, menyebabkan stick-slip dan keausan dini.

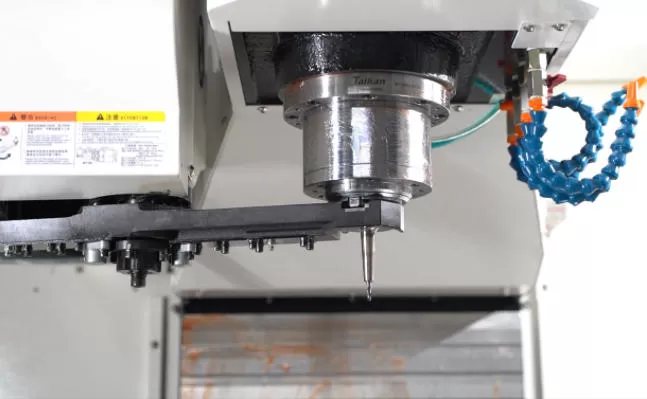

4. Kesalahan Sistem Penggantian Pahat: Analisis Logika Aliran Sinyal dan Keterkaitan Mekanis

Mekanisme Kegagalan:
Kesalahan Pengganti Pahat Otomatis (ATC) padamesin perkakas CNCsering kali berasal dari interaksi kompleks masalah mekanis dan elektrikal. Kegagalan menjepit pahat biasanya disebabkan oleh pegas cakram yang lelah pada mekanisme penarik atau langkah silinder pelepas yang tidak mencukupi. Sementara itu, kemacetan selama penggantian pahat disebabkan oleh sinyal interlock yang salah yang mengganggu operasi berurutan seperti pemiringan pot dan rotasi atau perpanjangan lengan manipulator..

Diagnosis Mendalam & Solusi:

• Logika Pneumatik/Hidraulik: Periksa sakelar tekanan di sistem pneumatik untuk aktivasi yang tepat. Periksa spool katup solenoid hidraulik apakah macet. Untuk penarik hidraulik, periksa level fluida dan segel untuk kebocoran internal yang dapat mengurangi gaya penjepitan.

• Interlocking Sinyal: Gunakan tampilan status PLC untuk memantau urutan penggantian pahat. Jika terjadi alat jatuh, utamakan memeriksa sensor posisi lengan manipulator (misalnya, sakelar magnetik atau jarak) untuk korupsi sinyal atau keterlambatan. Verifikasi bahwa orientasi spindel akurat dan konsisten.

• Penyelarasan Presisi: Penyelarasan antara lengan manipulator, pot pahat, dan spindel harus dijaga dalam toleransi tingkat mikron. Gunakan pahat master atau pengukur penyetelan untuk kalibrasi titik asal lengan yang tepat.

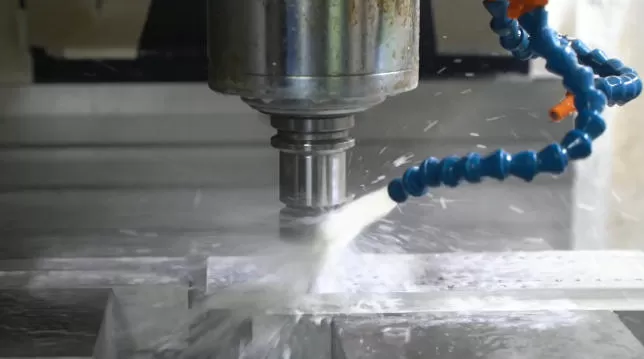

5. Kesalahan Sistem Pendingin: Pemantauan Aliran dan Filtrasi

Mekanisme Kegagalan:
Kegagalan sistem pendingin sering berasal dari "penyumbatan." Swarf (serpihan) yang menumpuk di pendingin dapat menyumbat saluran atau merusak impeler pompa. Pemutus motor kelebihan beban biasanya disebabkan oleh pompa yang macet atau kehilangan fase pada catu daya.

Diagnosis Mendalam & Solusi:

• Pemeriksaan Elektrikal: Ukur resistansi tiga fase motor pompa pendingin untuk keseimbangan dan periksa resistansi isolasi. Untuk pompa yang tidak mau menyala, selain memeriksa daya utama, pastikan relai kelebihan beban termal belum trip dan perlu direset.

• Manajemen Fluida: Langkah utama adalah membersihkan tangki pendingin dan mengganti/membersihkan filter. Untuk kebocoran saluran, tentukan apakah karena fitting longgar atau degradasi selang akibat korosi pendingin. Menerapkan sakelar level dan sensor aliran memberikan pemantauan real-time untuk mencegah benda kerja terbakar karena kekurangan pendingin.

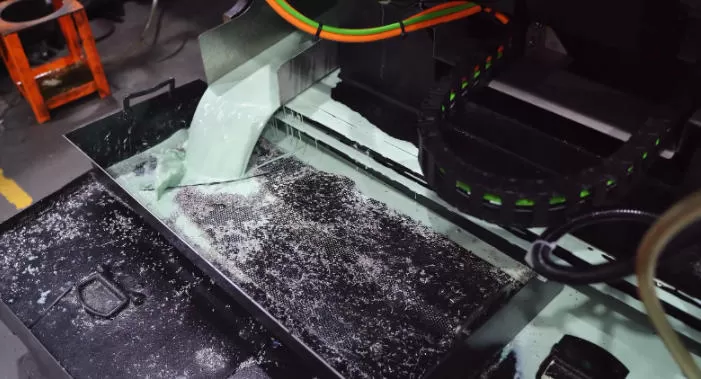

6. Kesalahan Konveyor Serpihan: Kelebihan Torsi dan Kemacetan Mekanis

Mekanisme Kegagalan:
Konveyor serpihan (biasanya tipe sabuk engsel atau sekrup) gagal ketika motor tidak berjalan (masalah daya/elektrikal) atau ketika serpihan tidak dapat dikeluarkan secara efisien (kelebihan mekanis). Kelebihan ini sering kali disebabkan oleh volume pemotongan yang terlalu tinggi atau rantai keluar jalur dan macet karena tegangan yang tidak tepat.

Diagnosis Mendalam & Solusi:

• Penanganan Kelebihan Beban:Ketika alarm konveyor terjadi, pertama-tama bersihkan semua serpihan yang menumpuk dari saluran masuk dan keluar. Putar poros motor (atau kopling) secara manual untuk menentukan apakah mekanismenya macet secara mekanis.

• Pemeliharaan Mekanis:Periksa sabuk engsel dari keausan dan sesuaikan tegangan rantai sesuai manual (misalnya, beberapamesin cnc vmcmenentukan kelonggaran sabuk 6–10 mm). Kelebihan beban kronis dapat melelehkan sekring motor penggerak atau merusak pembatas torsi.

• Program konveyor untuk berjalan secara intermiten selaras dengan siklus permesinan, mencegah lonjakan serpihan besar yang dapat membanjiri sistem.Integrasi Otomasi:

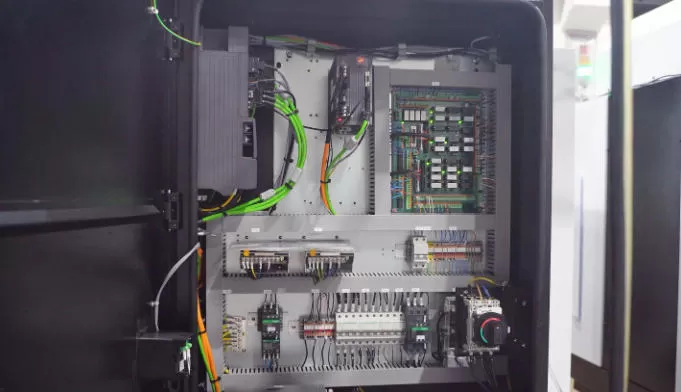

7. Kesalahan Sistem Elektrikal: Penekanan Derau dan Penuaan Komponen

Mekanisme Kegagalan:
Kesalahan elektrikal seringkali adalah yang paling acak. Kontak kontaktor yang berlubang menyebabkan sirkuit yang terputus-putus, sedangkan kumparan relai yang gagal dapat membuat sirkuit kontrol mati. Di luar kegagalan komponen, Interferensi Elektromagnetik (EMI) adalah penyebab utama, sering mengganggu sinyal encoder dan menyebabkan "gagap" sumbu atau penyimpangan posisi.

Diagnosis Mendalam & Solusi:

• Pemeriksaan Tingkat Komponen:Gunakan multimeter untuk mengukur penurunan tegangan pada kontak untuk memeriksa resistansi berlebih. Untuk catu daya mode sakelar, ukur tegangan keluaran untuk riak berlebih.

• Penanggulangan Derau:Patuhi dengan ketat praktik pengkabelan yang memisahkan kabel sinyal dari kabel daya. Untuk penggerak (VFD) yang menyebabkan interferensi, pasang filter EMC pada input daya dan pastikan resistansi tanah mesin kurang dari 1 Ω.

• Pemantauan Prediktif:Menggunakan termografi inframerah untuk memindai kabinet elektrikal dapat secara efektif mengidentifikasi "titik panas" yang disebabkan oleh koneksi yang buruk atau komponen yang gagal sebelum menyebabkan penghentian.




8. Kesalahan Akurasi: Kompensasi untuk Kesalahan Geometrik dan Termal

Mekanisme Kegagalan:
Kegagalan memenuhi toleransi komponen adalah masalah kompleks dan multi-faceted. Hal ini dapat berasal darikehilangan akurasi geometrik(misalnya, perubahan level mesin, kelurusan pemandu yang aus),defleksi sistem proses(defleksi pahat/benda kerja), ataukesalahan termal(pertumbuhan spindel, ekspansi termal sekrup bola).

Diagnosis Mendalam & Solusi:

• Kalibrasi Geometrik: Gunakan level elektronik dan interferometer laser untuk memverifikasi akurasi geometrik fundamental (misalnya, kerataan meja, tegak lurus spindel terhadap sumbu). Jika di luar toleransi, tindakan korektif berkisar dari pengikisan presisi hingga penyesuaian dudukan perataan.

• Kompensasi Kesalahan Termal: Untuk penyimpangan dimensi selama produksi jangka panjang, terapkan kompensasi kesalahan termal. Ini melibatkan penempatan sensor suhu (misalnya, PT100 RTD) di titik-titik kunci, membuat model deformasi termal (misalnya, menggunakan jaringan saraf), dan meminta sistem CNC mengkompensasi gerakan sumbu secara real-time.

• Optimasi Proses: Periksa keausan pahat (yang dapat dipantau melalui beban spindel), dan verifikasi bahwa parameter pemotongan (kecepatan, umpan, kedalaman potong) sudah optimal untuk mencegah getaran atau defleksi yang dipicu proses.




9. Kesimpulan

Lanskap diagnosis kesalahan mesin CNC dengan kuat memasuki era baru, yang didorong oleh data. Dengan menggabungkan pemahaman mendalam tentangmekanisme fisikdengan teknikpemrosesan sinyal(seperti analisis getaran dan analisis tanda tangan arus motor), insinyur tidak hanya dapat menyelesaikan masalah yang ada lebih cepat tetapi juga memprediksi dan mencegah masalah di masa depan melalui pemantauan kondisi berkelanjutan. Menguasai logika diagnostik yang diuraikan di atas adalah langkah kunci dalam evolusi dari "teknisi pemeliharaan" menjadi "manajer kesehatan mesin perkakas."
