Name: HT-V1265S Pusat Pemesinan Vertikal Berkecepatan Tinggi dan Efisiensi Tinggi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Sorotan HT-V1265S: Pusat Permesinan Vertikal Berkecepatan Tinggi dan Efisiensi Tinggi

Struktur Mesin

Melalui Analisis Elemen Hingga, struktur telah dioptimalkan—dengan mempertimbangkan aspek praktis—untuk meningkatkan kekakuan dan frekuensi alami mesin perkakas.

Rel Pemandu dan Bola Sekrup

Lead screw pada sumbu X, Y, dan Z memiliki presisi tinggi kelas C3; sumbu X dan Y dilengkapi dengan lead screw standar 4012, sedangkan sumbu Z menggunakan lead screw pitch kecil 4010, sehingga memastikan kekakuan transmisi screw dan memperpanjang usia pakainya.
Ketiga sumbu—X, Y, dan Z—dilengkapi dengan pemandu linier roller ukuran 45, yang mampu menopang beban lebih berat dan memenuhi kebutuhan pemesinan 4 sumbu, operasi berbasis fixture, serta pemotongan presisi tinggi dalam kondisi beban berat.

Spindle

Mesin ini dilengkapi secara standar dengan spindel berkecepatan tinggi 12.000 RPM, berhidung panjang, dan penggerak langsung. Dengan pembuangan panas yang sangat baik dan deformasi termal yang minimal, mesin ini juga dilengkapi dengan sistem pendingin yang secara efektif mengendalikan ekspansi termal, sehingga meningkatkan presisi pemesinan dan kualitas permukaan akhir.

Majalah Perkakas

Magazine perkakas tipe lengan 24 kantong: Stabilitas baik, pergantian perkakas andal, dan memastikan kelangsungan

Aplikasi Pusat Pemesinan Vertikal HT-V1265S Kecepatan Tinggi dan Efisiensi Tinggi

Mesin perkakas ini cocok untuk pemrosesan multi-variasi dan batch kecil dari komponen kompleks seperti komponen berbentuk kotak berukuran kecil hingga menengah, pelat, cakram, katup, rumah, dan cetakan. Mesin ini banyak digunakan di berbagai industri seperti komponen presisi, produk 5G, perangkat keras, suku cadang otomotif, dan perangkat medis.

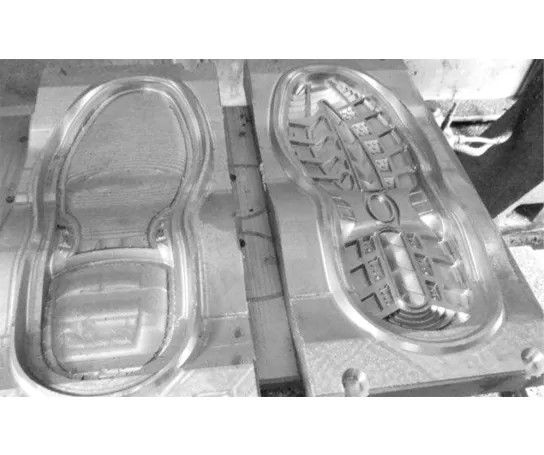

Contoh Benda Kerja 1

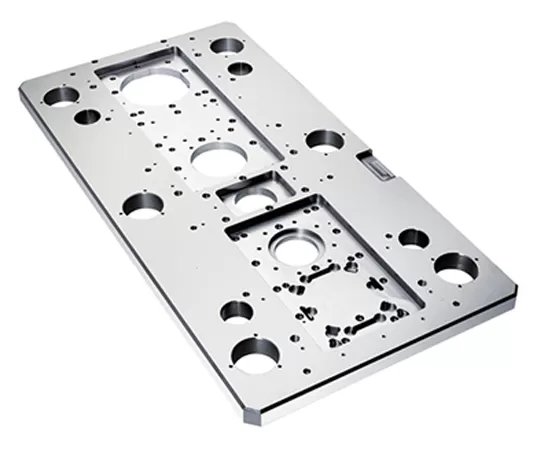

Contoh Benda Kerja 2

Contoh Benda Kerja 3

Contoh Benda Kerja 4

Spesifikasi Pusat Pemesinan Vertikal Kecepatan Tinggi dan Efisiensi Tinggi HT-V1265S

Item		Unit	HT-V1265S	Catatan
Langkah	Langkah meja (sumbu X)	mm	1200
	Langkah sadel (sumbu Y)	mm	650
	Langkah kepala tetap (sumbu Z)	mm	600
	Jarak dari ujung spindel ke permukaan meja	mm	80~680
	Jarak dari pusat spindel ke permukaan panduan kolom	mm	707
Meja kerja	Ukuran meja	mm	1000*500
	Beban maks. (pembebanan merata)	kg	500
	Alur T (jumlah alur - lebar alur * jarak)	mm	5-18*100
Spindel	Daya motor (terukur/waktu singkat)	kW	7.5/11
	Torsi motor (terukur/waktu singkat)	N.m	35.8/95.5
	Rentang kecepatan	r/min	50~10000
	Diameter spindel	mm	φ150
	Tirus spindel	/	BBT40
Kecepatan	Rentang kecepatan pemakanan potong	mm/min	1-10000
Kecepatan	Kecepatan gerak cepat sumbu X/Y/Z	m/min	36/36/30
Majalah alat	Kapasitas alat	pcs	24
	Berat alat maks.	kg	7
	Panjang alat maks.	mm	250
	Diameter alat maks. (penuh /kosong berdekatan)	mm	Φ75/Φ150
Lainnya	Sistem CNC	/	Mitsubishi M80VB
	Kapasitas peralatan	KVA	25
	Kapasitas tangki pendingin	L	300
	Ukuran mesin	mm	300026773000	Sesuai dengan sumbu XYZ
	Berat (perkiraan)	Kg	6500

Informasi pada halaman ini hanya sebagai referensi. Spesifikasi dan detail dapat berubah karena peningkatan atau perbaikan produk. Untuk informasi lebih lanjut, silakan hubungi kami.
