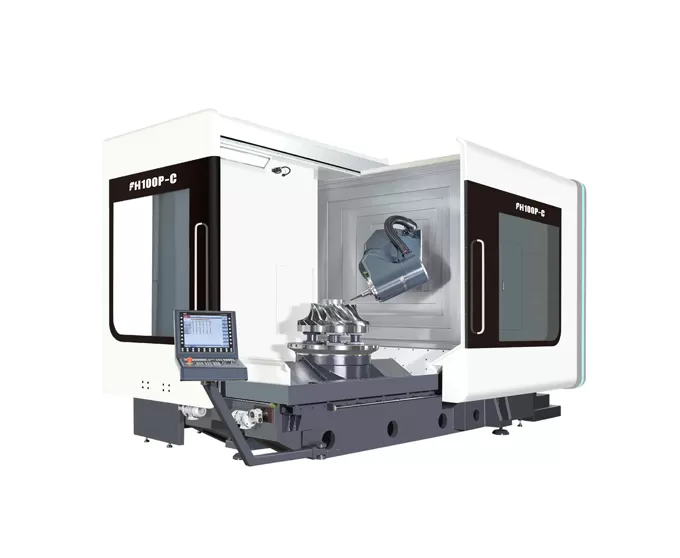

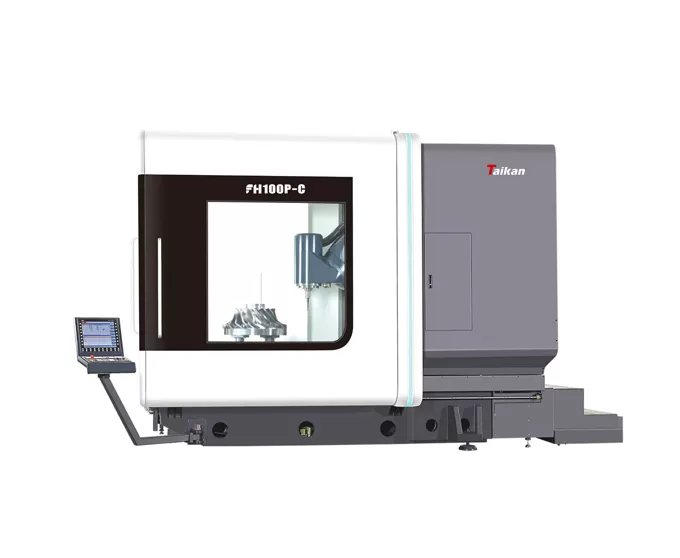

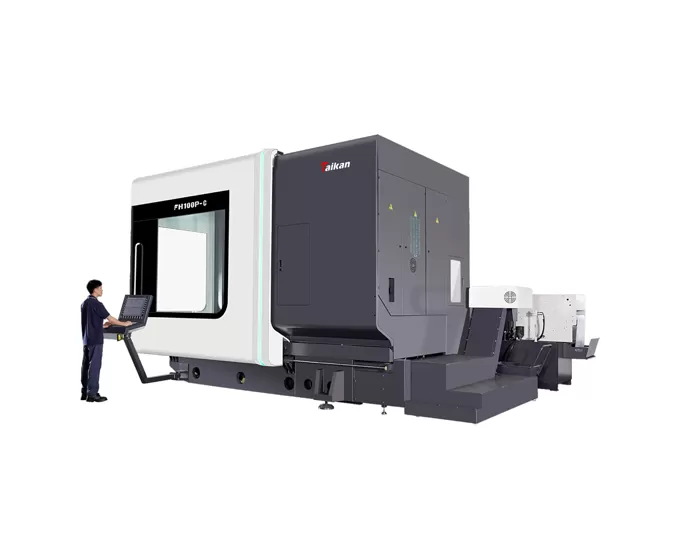

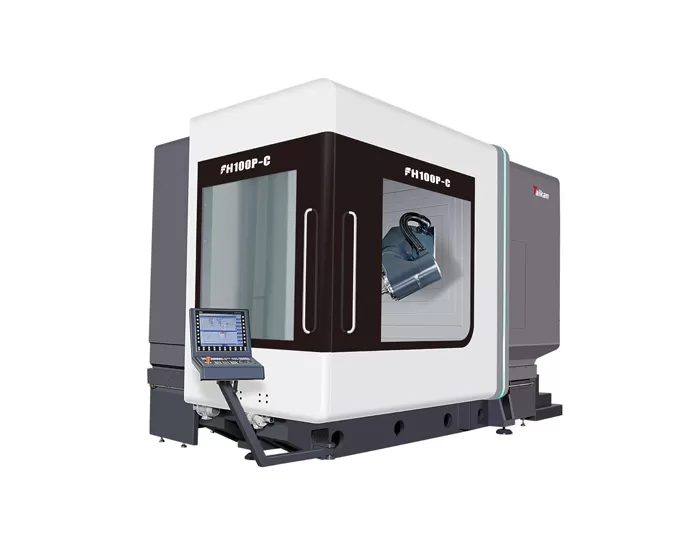

FH100P-C penggilingan 5-sumbu dan mengubah pusat mesin

Sumbu perjalanan X/Y/Z

1000 × 1150 × 1000mm

Jarak dari kepala penggilingan horizontal

Pusat ke meja kerja

30 ~ 1030mm

Kecepatan meja putar

250rpm

Ukuran meja kerja

Φ1100mm

Beban meja maks

Penggilingan 4000kg

Mengubah 3000kg

Kepala penggilingan Ayun (sumbu B)

Standar

Rentang ayunan (0 = vertikal/180 = Level)

-15 ° ~ + 180 °

Kecepatan terukur sumbu B

50rpm

Jarak dari poros hidung vertikal ke meja

160-1160mm

Poros listrik maks. Kecepatan

10000rpm

Daya (S1-100 %/40% DC)

42/58KW

Torsi (S1-100 %/40% DC)

215. 000 NM

Poros lancip

1:10 lancip

Antarmuka Alat

HSK-A100

Kapasitas alat majalah

40T

Maks. diameter/Panjang/berat alat

Φ135mm/300mm/12kg

Alat mengubah waktu (Alat ke alat)

4s

Pengeboran (biasanya baja karbon sedang)

Φ50mm

Mengetuk (Normalisasi baja karbon sedang)

M40

Rapid traverse

40m/menit

Akurasi pemosisian X/Y/Z

0.006mm

Akurasi pemosisian ulang X/Y/Z

0.004mm

Akurasi pemosisian B/C

8"

Akurasi pemosisian ulang B/C

4

Probe inframerah

Renichus OMP60

Alat pengaturan meteran
(Pengukur alat dalam area mesin)

Renichus NC4F230

Tinggi Mesin (mesin standar)

3650mm

Area sibuk tubuh utama (p * L)

5170 × 3340mm

Area penggunaan majalah alat (p * L)

1915 × 1400mm

Area sibuk konveyor Chip (p * L)

3120 × 1065mm

Area sibuk tangki air (p * L)

1785 × 1355mm

Area sibuk mesin lengkap
(Tidak termasuk tangki air) (p * L)

6000 × 3750mm

Berat Mesin

35000kg

Sistem kontrol

Siemens ONE
