Diagnostik Mesin CNC: 12 Tanda Peringatan yang Jangan Pernah Anda Abaikan

Di manufaktur modern, mesin CNC diharapkan memberikan akurasi yang konsisten, produktivitas tinggi, dan operasi tanpa gangguan. Namun, sebagian besar kegagalan mesin besar tidak terjadi tanpa peringatan. Jauh sebelum spindel gagal, alarm servo muncul, atau mesin tiba-tiba berhenti berproduksi, biasanya ada gejala halus yang menunjukkan bahwa sesuatu mulai tidak beres.

Sayangnya, banyak bengkel hanya bereaksi setelah kerusakan terjadi. Pada titik itu, biaya perbaikan, keterlambatan produksi, dan kehilangan kapasitas bisa menjadi signifikan.

Diagnostik mesin CNC yang efektif berfokus pada identifikasi perilaku mesin abnormal sejak dini untuk mencegah waktu henti yang tidak direncanakan. Baik Anda mengoperasikan bengkel permesinan kecil atau fasilitas produksi besar, memahami tanda-tanda peringatan penurunan kualitas mesin dapat membantu memperpanjang umur peralatan dan meningkatkan efisiensi manufaktur secara keseluruhan.

Untuk fasilitas yang menjalankan pusat permesinan vertikal, diagnostik proaktif sering memainkan peran penting dalam menjaga jadwal produksi yang stabil dan mengurangi biaya pemeliharaan.

Mengapa Diagnostik Mesin CNC Penting

Mesin CNC modern adalah sistem yang sangat terintegrasi yang terdiri dari spindel, penggerak servo, sekrup bola, jalur pemandu, sistem pelumasan, pengganti alat, dan pengendali mesin. Masalah pada salah satu komponen ini pada akhirnya dapat memengaruhi kualitas pemesinan atau keandalan mesin.

Di banyak lingkungan produksi, terutama yang menggunakanpusat pengefraisan vertikal, masalah komponen tunggal dapat dengan cepat meningkat menjadi kinerja pemesinan yang tidak stabil jika tidak terdeteksi sejak dini.

Tujuan diagnostik bukan hanya untuk mengidentifikasi kegagalan—tetapi untuk mengenali masalah yang sedang berkembang sebelum menjadi kegagalan.

Program diagnostik yang efektif dapat membantu produsen:

• Mengurangi waktu henti yang tidak direncanakan

• Meningkatkan akurasi pemesinan

• Menurunkan biaya pemeliharaan

• Memperpanjang umur spindel dan komponen

• Meningkatkan perencanaan produksi

• Meningkatkan efektivitas peralatan secara keseluruhan (OEE)

Semakin dini masalah terdeteksi, semakin murah biasanya untuk memperbaikinya.

Tanda Peringatan Kritis Mesin CNC yang Memerlukan Perhatian Segera

Tanda peringatan ini sering menunjukkan kegagalan mekanis atau elektrikal yang sedang berkembang yang dapat langsung menyebabkan waktu henti mesin jika diabaikan.

1. Getaran Spindel Berlebihan

Getaran spindel sering menjadi salah satu indikator paling awal bahwa mesin CNC sedang mengembangkan masalah mekanis yang serius.

Operator sering kali menyadari getaran melalui penurunan kualitas permukaan akhir, suara mesin yang tidak biasa, atau keausan alat yang lebih cepat. Meskipun getaran ringan mungkin tampak tidak berbahaya pada awalnya, pengoperasian yang berkepanjangan dapat memberikan tekanan tambahan pada bantalan spindel dan komponen berputar.

Penyebab umum meliputi:

• Keausan bantalan

• Ketidakseimbangan alat

• Pemasangan pemegang alat yang tidak tepat

• Penyimpangan spindel

Memantau tren getaran dari waktu ke waktu sering kali lebih berharga daripada bereaksi terhadap satu pembacaan abnormal. Peningkatan getaran secara bertahap biasanya menunjukkan masalah yang sedang berkembang yang harus diselidiki sebelum kerusakan spindel besar terjadi.

2. Pemanasan Berlebih Spindel yang Persisten

Semua spindel menghasilkan panas selama pengoperasian, terutama pada RPM tinggi. Namun, peningkatan suhu abnormal tidak boleh diabaikan.

Suhu spindel yang berlebihan sering menunjukkan masalah dalam sistem bantalan, sirkuit pelumasan, atau mekanisme pendinginan. Jika suhu spindel terus meningkat melampaui rentang operasi normal, keausan komponen dapat meningkat dengan cepat.

Operator harus memperhatikan:

• Rumah spindel yang luar biasa panas

• Alarm suhu yang sering

• Peningkatan getaran disertai panas

• Stabilitas pemesinan yang berkurang

Mengatasi pemanasan berlebih sejak dini dapat mencegah perbaikan spindel yang mahal dan waktu henti yang lama.

3. Alarm Servo yang Sering

Alarm servo adalah salah satu indikator paling umum dari masalah kontrol mesin yang sedang berkembang.

Meskipun alarm sesekali mungkin disebabkan oleh kondisi operasi sementara, alarm yang berulang sering menunjukkan masalah mendasar dalam sistem kontrol gerakan.

Penyebab potensial meliputi:

• Kelebihan beban motor

• Kesalahan enkoder

• Kegagalan penggerak

• Resistensi mekanis yang berlebihan

Pengaturan ulang alarm berulang tanpa mengidentifikasi akar penyebab dapat membiarkan masalah memburuk dan akhirnya menyebabkan penghentian mesin.

4. Penyimpangan Akurasi Posisi

Mesin yang secara bertahap kehilangan akurasi posisi dapat terus beroperasi selama berminggu-minggu sebelum masalah menjadi jelas.

Banyak produsen pertama kali menemukan masalah posisi ketika dimensi komponen mulai bergeser menuju batas toleransi atau inspeksi kualitas mengungkapkan ketidakkonsistenan.

Penyebab umum meliputi:

• Keausan sekrup bola

• Ketidakakuratan enkoder

• Ekspansi termal

• Masalah penyetelan servo

Karena akurasi posisi secara langsung memengaruhi kualitas produk, bahkan penyimpangan kecil layak diselidiki segera.

Masalah Kinerja Mesin CNC yang Memengaruhi Kualitas Pemesinan

Tanda peringatan ini mungkin tidak segera menghentikan produksi, tetapi dapat berdampak signifikan pada kualitas komponen dan efisiensi manufaktur.

5. Keausan Alat yang Cepat

Pengurangan umur alat yang tidak terduga sering menunjukkan masalah terkait mesin daripada masalah peralatan saja. Ketika alat aus jauh lebih cepat dari yang diharapkan, akar penyebabnya mungkin melibatkan getaran mesin, run-out spindel, masalah kekakuan, atau kondisi pemotongan yang tidak tepat. Memantau tren konsumsi alat dapat memberikan wawasan berharga tentang kesehatan mesin dan membantu mengidentifikasi masalah mekanis yang sedang berkembang sebelum menjadi parah.

6. Permukaan Akhir yang Buruk

Kualitas permukaan akhir bertindak sebagai indikator berharga dari kondisi mesin secara keseluruhan.

Mesin yang secara konsisten menghasilkan permukaan halus tetapi tiba-tiba mulai menghasilkan tanda getar, permukaan kasar, atau tekstur yang tidak konsisten mungkin mengalami ketidakstabilan mekanis.

Penyebab potensial meliputi:

• Getaran spindel

• Masalah pemegang alat

• Keausan jalur pemandu

• Kelonggaran struktural

Perubahan pada permukaan akhir sering muncul sebelum gejala mekanis yang lebih jelas berkembang.

7. Masalah Pengulangan

Pengulangan mengukur kemampuan mesin untuk menghasilkan hasil yang identik berulang kali di bawah kondisi yang sama.

Ketika program pemesinan yang identik menghasilkan hasil yang bervariasi, pengulangan mesin mungkin sedang menurun.

Kontributor umum meliputi:

• Keausan mekanis

• Ketidakstabilan termal

• Inkonsistensi servo

• Perkembangan backlash

Masalah pengulangan secara bertahap dapat mengurangi konsistensi produk dan meningkatkan biaya kontrol kualitas.

Masalah Pemeliharaan yang Meningkat Seiring Waktu

Masalah ini sering dimulai sebagai kekhawatiran pemeliharaan kecil tetapi dapat berkembang menjadi masalah keandalan besar jika diabaikan.

8. Malfungsi Pengganti Alat Otomatis (ATC)

Pengganti alat otomatis sangat penting untuk menjaga efisiensi produksi. Perubahan alat yang lambat, pertukaran alat yang terlewat, atau kesalahan posisi alat yang intermiten dapat menunjukkan masalah mekanis atau terkait sensor yang sedang berkembang.

Mengabaikan masalah ATC awal dapat mengakibatkan gangguan produksi yang tidak terduga dan upaya pemecahan masalah yang mahal.

9. Masalah Sistem Pendingin

Sistem pendingin memainkan peran penting dalam kontrol suhu, pelumasan, dan evakuasi serpihan.

Kinerja pendingin yang berkurang dapat menyebabkan:

• Permukaan akhir yang buruk

• Peningkatan keausan alat

• Distorsi termal

• Akumulasi serpihan

Inspeksi rutin terhadap pompa, filter, nosel, dan kualitas pendingin dapat mencegah banyak masalah pemesinan sebelum memengaruhi produksi.

10. Keausan Sekrup Bola

Sekrup bola bertanggung jawab untuk mengubah gerakan putar menjadi gerakan linier yang presisi. Saat keausan meningkat, posisi mesin menjadi kurang konsisten dan backlash mungkin mulai berkembang.

Tanda peringatan umum meliputi:

• Dimensi yang tidak konsisten

• Ketidakteraturan gerakan sumbu

• Peningkatan backlash

• Presisi posisi yang berkurang

Inspeksi rutin membantu mengidentifikasi keausan sebelum akurasi pemesinan terpengaruh.

11. Kerusakan Jalur Pemandu

Jalur pemandu memberikan stabilitas dan kekakuan yang diperlukan untuk pemesinan presisi. Seiring waktu, kontaminasi, pelumasan yang tidak memadai, atau beban berlebihan dapat mempercepat keausan.

Saat jalur pemandu memburuk, produsen mungkin mengalami:

• Kekakuan yang berkurang

• Peningkatan getaran

• Akurasi pemesinan yang lebih rendah

• Masalah permukaan akhir

Manajemen pelumasan yang tepat tetap menjadi salah satu cara paling efektif untuk memperpanjang umur jalur pemandu.

12. Ketidakteraturan Sistem Pelumasan

Banyak kegagalan mesin CNC yang serius dapat ditelusuri kembali ke pelumasan yang tidak memadai. Ketika sistem pelumasan gagal memberikan distribusi oli yang tepat, komponen kritis mengalami keausan yang dipercepat dan peningkatan gesekan.

Tanda peringatan sering meliputi:

• Suara mesin abnormal

• Suhu operasi yang meningkat

• Peningkatan keausan komponen

• Alarm pelumasan

Inspeksi pelumasan rutin adalah salah satu praktik pemeliharaan preventif yang paling sederhana dan paling hemat biaya yang tersedia.

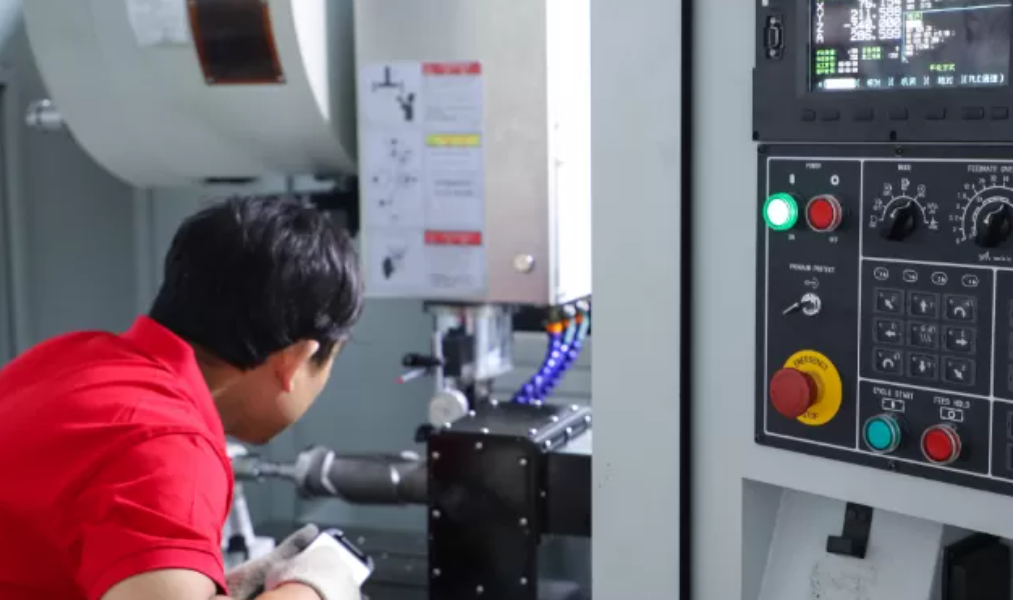

Daftar Periksa Inspeksi Kesehatan Mesin CNC

Program inspeksi terstruktur membantu tim pemeliharaan mengidentifikasi masalah yang sedang berkembang sebelum memengaruhi produksi.

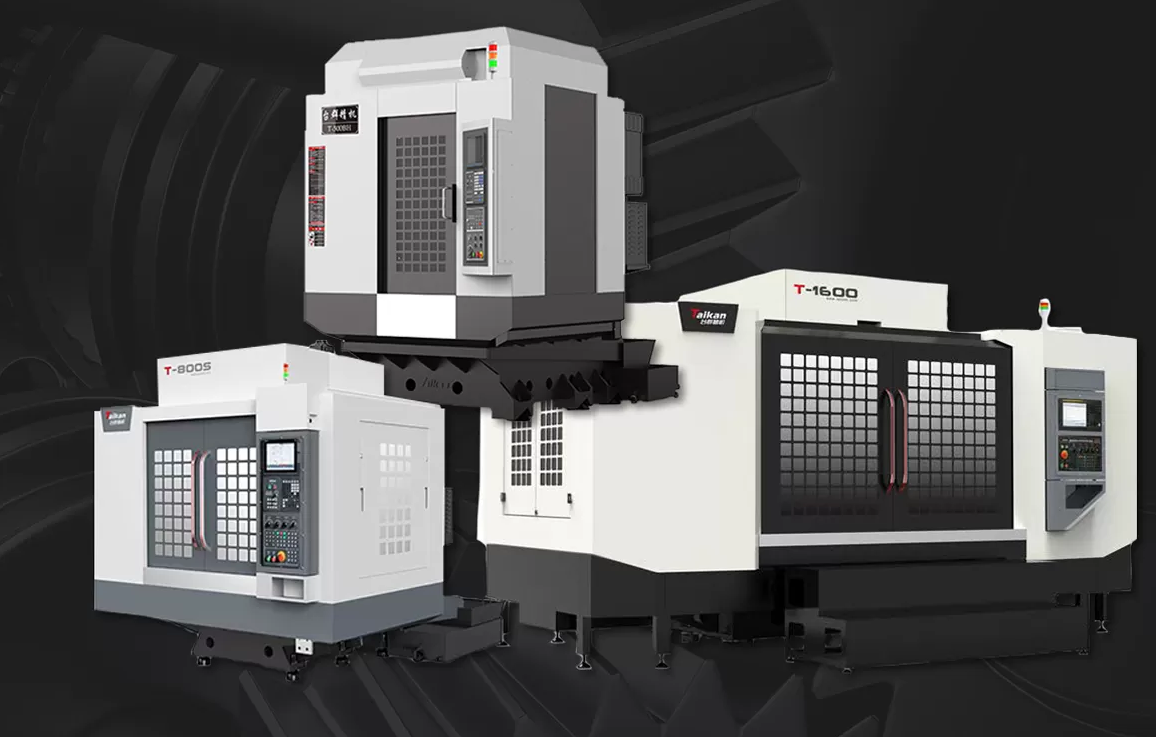

Fasilitas yang mengoperasikanpusat pengeboran dan pengefraisansering mendapatkan manfaat signifikan dari program inspeksi terstruktur karena mesin-mesin ini sering berjalan pada kecepatan spindel tinggi dan siklus produksi yang menuntut.

Pemeliharaan Preventif vs Pemeliharaan Reaktif

Banyak produsen masih mengandalkan pemeliharaan korektif, memperbaiki mesin hanya setelah kegagalan terjadi. Meskipun pendekatan ini mungkin tampak hemat biaya pada awalnya, sering kali menghasilkan biaya jangka panjang yang lebih tinggi.

Produsen paling sukses menggabungkan inspeksi rutin, pemantauan kondisi, dan strategi pemeliharaan prediktif untuk mengurangi kegagalan tak terduga.

Bagaimana Mesin CNC Modern Mendukung Diagnostik Lanjutan

Saat manufaktur bergerak menuju lingkungan pabrik pintar, diagnostik mesin menjadi semakin canggih.

Platform CNC modern sekarang menggabungkan fitur seperti:

• Pemantauan spindel waktu nyata

• Analisis beban servo

• Kompensasi termal

• Manajemen umur alat

• Kemampuan diagnostik jarak jauh

• Fungsi pemeliharaan prediktif

Teknologi ini memungkinkan produsen untuk mengidentifikasi masalah yang sedang berkembang lebih awal dan membuat keputusan pemeliharaan berdasarkan kondisi mesin aktual daripada interval servis tetap.

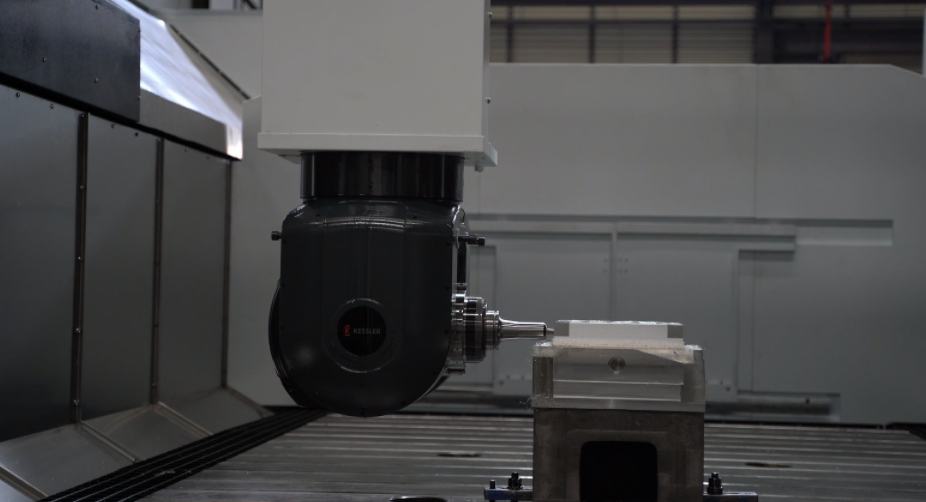

Untuk lingkungan produksi yang lebih besar, sistem pusat permesinan gantry canggih semakin mengintegrasikan teknologi pemantauan cerdas yang meningkatkan ketersediaan mesin dan keandalan operasional.

Pertanyaan yang Sering Diajukan

Apa itu diagnostik mesin CNC?

Diagnostik mesin CNC mengacu pada proses pemantauan dan analisis kinerja mesin untuk mengidentifikasi masalah mekanis, elektrikal, atau sistem kontrol yang sedang berkembang sebelum mengakibatkan kegagalan peralatan.

Masalah mesin CNC mana yang harus ditangani terlebih dahulu?

Masalah yang melibatkan getaran spindel, pemanasan berlebih, akurasi posisi, dan alarm servo berulang umumnya harus mendapat prioritas tertinggi karena dapat dengan cepat menyebabkan waktu henti besar atau perbaikan mahal.

Seberapa sering mesin CNC harus diperiksa?

Pemeriksaan operasional dasar harus dilakukan setiap hari, sementara inspeksi yang lebih komprehensif harus dilakukan bulanan, triwulanan, dan tahunan tergantung pada utilisasi mesin.

Dapatkah pemeliharaan prediktif mengurangi waktu henti mesin CNC?

Ya. Program pemeliharaan prediktif membantu produsen mengidentifikasi masalah yang sedang berkembang sebelum kegagalan terjadi, mengurangi waktu henti tak terduga, dan meningkatkan efisiensi pemeliharaan.

Apa komponen mesin CNC paling umum yang memerlukan pemeliharaan?

Bantalan spindel, sekrup bola, sistem servo, sistem pelumasan, jalur pemandu, sistem pendingin, dan pengganti alat otomatis adalah di antara komponen yang paling sering diservis.

Kesimpulan

Sebagian besar kegagalan mesin CNC tidak terjadi tiba-tiba. Mereka berkembang secara bertahap melalui tanda peringatan yang dapat diidentifikasi oleh operator dan tim pemeliharaan jauh sebelum kerusakan besar terjadi.

Dengan memantau getaran spindel, pemanasan berlebih, akurasi posisi, alarm servo, keausan alat, kinerja pendingin, kondisi pelumasan, dan indikator kritis lainnya, produsen dapat secara signifikan mengurangi waktu henti dan meningkatkan keandalan peralatan.

Seiring terus berkembangnya pemeliharaan prediktif dan manufaktur pintar, diagnostik mesin CNC yang efektif akan tetap menjadi salah satu strategi paling berharga untuk memaksimalkan kinerja mesin, memperpanjang umur peralatan, dan melindungi kapasitas produksi.
