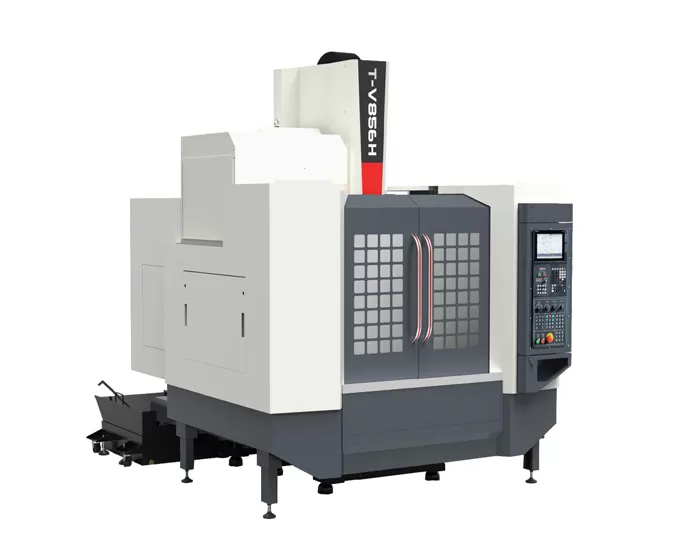

Name: HT-V856H Pusat Permesinan Vertikal Kecepatan Tinggi dan Presisi Tinggi
Brand: Taikan Machine
Availability: InStock

Karakteristik HT-V856H Mesin Pusat Pemesinan Vertikal Berkecepatan Tinggi dan Berpresisi Tinggi

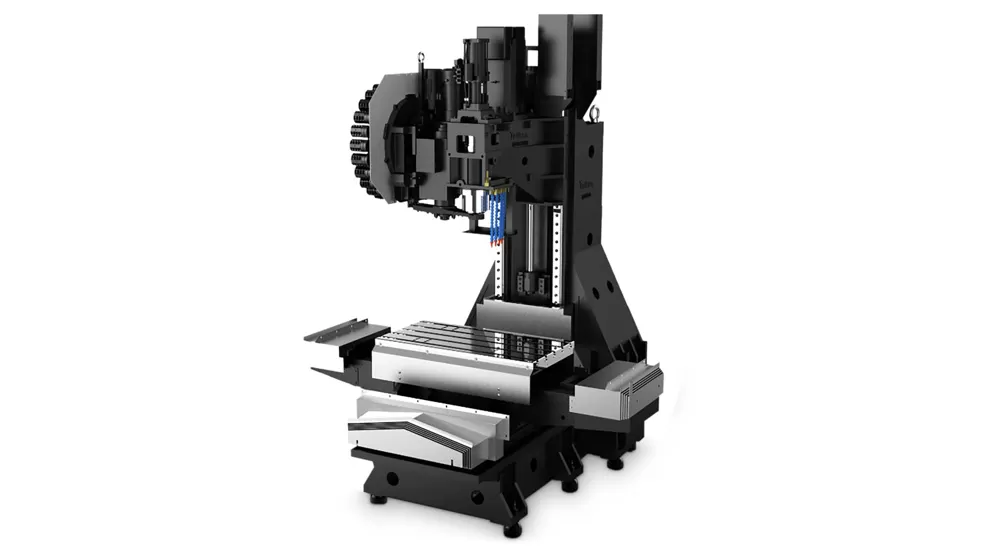

Struktur mesin

Mesin dilengkapi struktur kolom tetap dengan tabel geser model silang. Bodi dibangun dengan dasar stabil ekstra besar dan kolom berbentuk a kemewahan tinggi, rentang lebar, memastikan getaran bebas dan deformasi kecepatan tinggi.

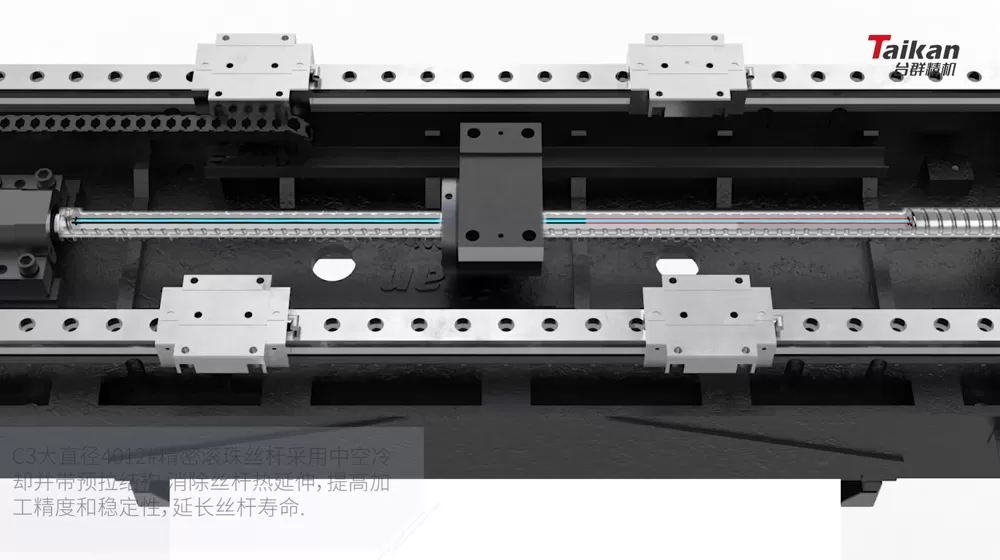

Sekrup bola berongga

Sekrup bola berongga dengan struktur pre-tensioned menghilangkan ekspansi termal, meningkatkan presisi mesin. Bantalan sekrup bola adalah pelumas diri, memperpanjang masa pakai.

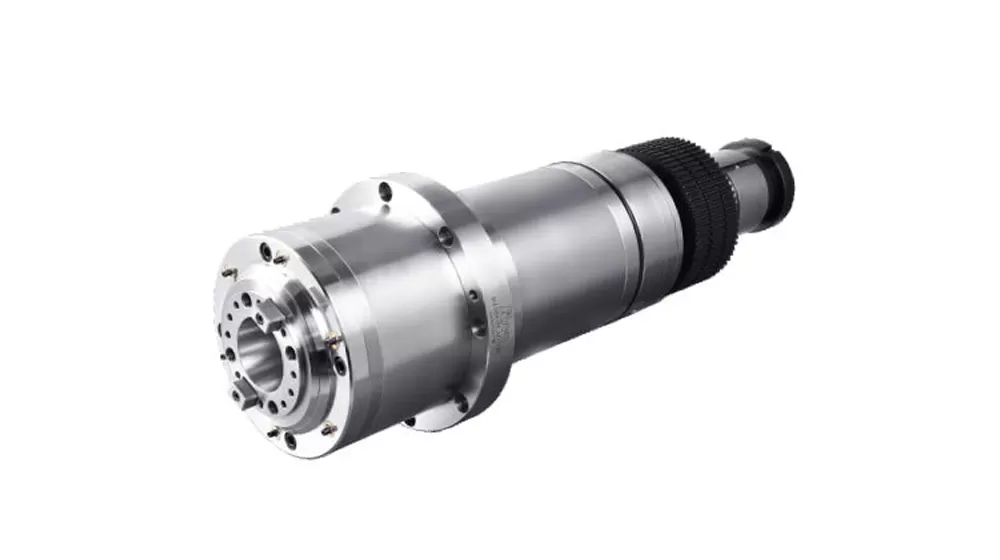

Poros

Mesin ini menghadirkan unit spindel kecepatan tinggi dari Taikan, dilengkapi dengan kepala koneksi langsung BT40-12000 rpm. Poros depan menggunakan desain labirin dengan perlindungan tirai udara, mencegah pemotongan cairan masuk ke dalam bantalan poros.

Alat majalah

Mesin ini dilengkapi dengan majalah perkakas jenis Lengan 24 saku dari Taikan, terkenal karena kualitas andal dan kinerja stabil.

Aplikasi Pusat Pemesinan Vertikal Kecepatan Tinggi dan Presisi Tinggi HT-V856H

Mesin perkakas ini cocok untuk pemrosesan berbagai jenis, batch kecil dari komponen kompleks seperti komponen berbentuk kotak berukuran sedang dan kecil, pelat, cakram, katup, rumah, dan cetakan. Mesin ini banyak digunakan dalam industri seperti komponen presisi, produk 5G, perangkat keras, suku cadang otomotif, dan perangkat medis.

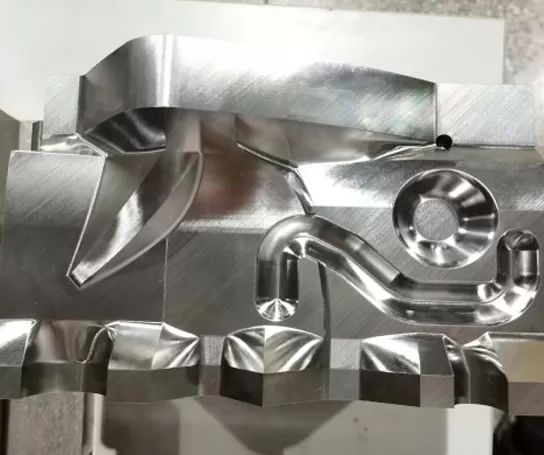

Contoh benda kerja 1

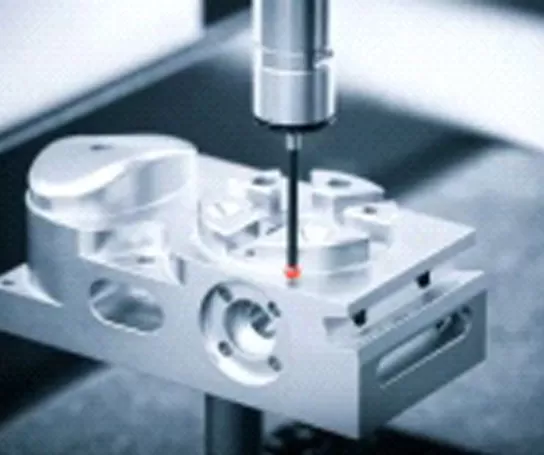

Contoh benda kerja 2

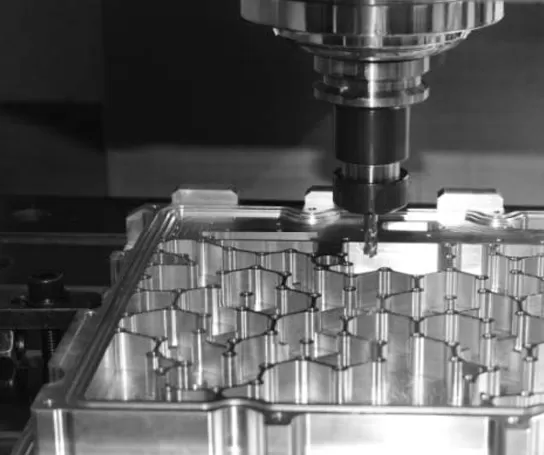

Contoh benda kerja 3

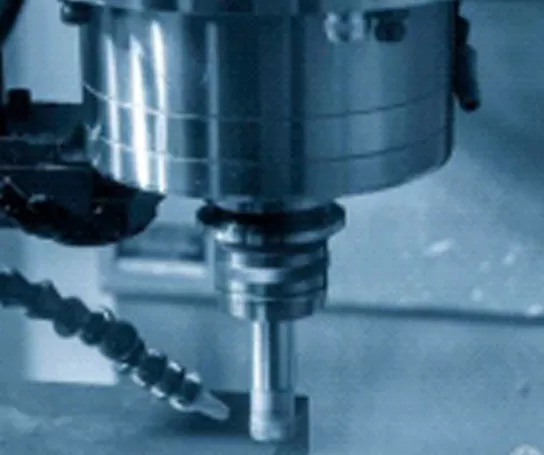

Contoh benda kerja 4

Spesifikasi Mesin Pusat Pemesinan Vertikal Kecepatan Tinggi dan Presisi Tinggi HT-V856H

Item			Unit	HT-V856H	Keterangan
Perjalanan	Perjalanan meja (sumbu X)		mm	800
	Perjalanan sadel (sumbu Y)		mm	550
	Perjalanan headstock (sumbu Z)		mm	600
	Jarak dari hidung spindel ke permukaan meja kerja		mm	125～725
	Jarak dari pusat spindel ke permukaan panduan kolom		mm	590
Meja kerja	Ukuran meja		mm	1000*500
	Beban maks. (beban merata)		kg	450
	Alur T (jumlah alur - lebar alur * jarak)		mm	5-18*100
Spindel	Daya motor (terukur/singkat)		kW	11/15
	Torsi motor (terukur/singkat)		N.m	52.5/118
	Rentang kecepatan		r/min	50~12000 (Terkopel langsung)
	Diameter spindel		mm	φ150
	Tirus spindel		/	BT40
	Spesifikasi rivet		/	P40T-I（MAS403）
Kecepatan	Rentang kecepatan gerak potong		mm/min	1-10000
Kecepatan	Kecepatan laju cepat sumbu X/Y/Z		m/min	30/30/30
Akurasi	Akurasi posisi (X/Y/Z)		mm	0.008	GB/T18400.4(Full travel)
Akurasi	Keterulangan (X/Y/Z)		mm	0.005	GB/T18400.4(Full travel)
Magasin alat	Kapasitas alat		pcs	24
	Berat alat maks.		kg	7
	Panjang alat maks.		mm	250
	Diameter alat maks. (penuh /kosong bersebelahan)		mm	Φ75/Φ150
Lain-lain	Sistem CNC		/	Mitsubishi M80VB
	Sumber udara	Flow	L/min	≥280（ANR)
	Sumber udara	Tekanan udara	MPa	0.6~0.8
	Kapasitas peralatan		KVA	25
	Kapasitas tangki pendingin		L	300
	Ukuran mesin		mm	224031213026	Sesuai dengan sumbu XYZ
	Berat (perkiraan)		Kg	4600

Informasi pada halaman ini hanya sebagai referensi. Spesifikasi dan detail dapat berubah karena peningkatan atau perbaikan produk. Untuk informasi lebih lanjut, hubungi kami.
