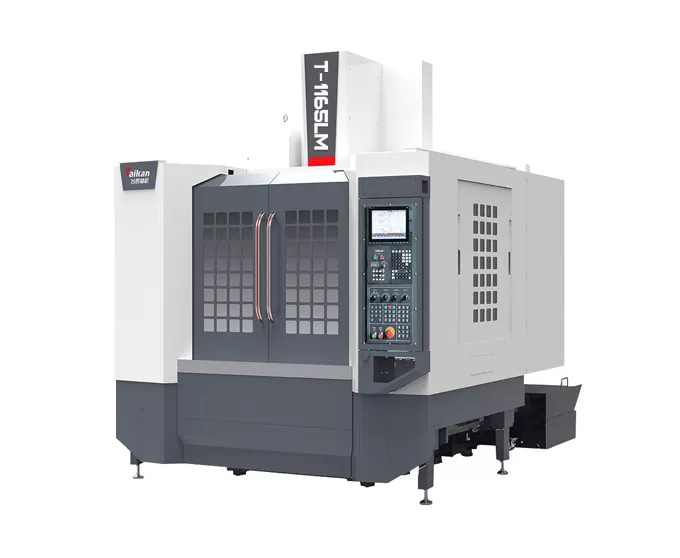

T-1165LM pusat mesin vertikal berkecepatan tinggi dan kaku

Perjalanan

Perjalanan meja (X sumbu)

Mm

1100

Sadel perjalanan (Y axis)

Mm

650

Kepala stok perjalanan (sumbu Z)

Mm

600

Jarak dari poros hidung ke permukaan meja

Mm

150-750

Jarak dari poros tengah ke kolom panduan permukaan

Mm

695

Meja kerja

Ukuran meja

Mm

1200*650

Maks. Beban (bahkan bantalan beban)

Kg

1000

Slot T (jumlah slot-lebar slot * spasi)

Mm

5-18*100

Poros

Daya Motor (berperingkat/waktu singkat)

KW

45976

Torsi Motor (diberi peringkat/waktu singkat)

N.m

52.5/118

Rentang kecepatan

R/min

50-8000 (ikat pinggang)

Diameter poros

Mm

Φ150

Poros lancip

/

BT40

Spesifikasi paku keling

/

P40T-I(MAS403)

Kecepatan

Rentang kecepatan pemotongan pakan

BB/min

Rak penyimpanan 1 10000

Kecepatan traverse cepat sumbu X/Y/Z

M/min

30/30/20

Akurasi

Akurasi pemosisian (X/Y/Z)

Mm

0.008/0.008/0.01

GB/T18400.4 (perjalanan penuh)

Repeatability (X/Y/Z)

Mm

0.005/0.005/0.008

Alat majalah

Kapasitas alat

Buah

24

Maks. Berat alat

Kg

7

Maks. Panjang alat

Mm

250

Maksimal. diameter alat (penuh/kosong yang berdekatan)

Mm

Intrav75/intrav150

Lainnya

Counterweight sumbu Z

/

/

Sistem CNC

/

Mitsubishi M80VB

Sumber udara

Aliran

L/min

≥ 280(ANR)

Tekanan udara

MPa

0.6-0.8

Kapasitas peralatan

KVA

25

Kapasitas tangki pendingin

L

300

Ukuran mesin

Mm

2700 × 3560 × 3040

Sesuai dengan sumbu X * Y * Z

Berat (sekitar)

Kg

7500
