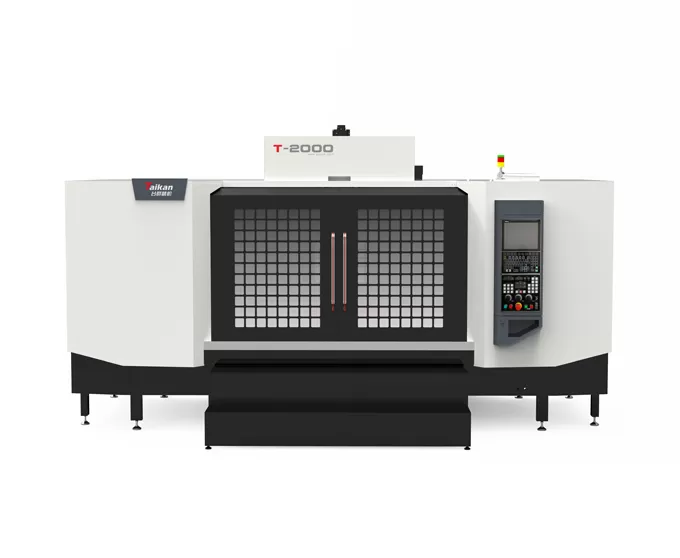

T-2000 pusat mesin penggilingan & bor presisi tinggi dan berkecepatan tinggi

Perjalanan

Perjalanan meja (X sumbu)

Mm

2000

Sadel perjalanan (Y axis)

Mm

650

Kepala stok perjalanan (sumbu Z)

Mm

475

Jarak dari poros hidung ke permukaan meja

Mm

Pemasangan 100 575

Jarak dari poros tengah ke kolom panduan permukaan

Mm

707

Meja

Ukuran meja

Mm

2000*650

Maks. Beban

Kg

600

Slot T (jumlah slot-lebar slot * spasi)

Mm

5-18*125

Poros

Daya Motor (berperingkat/waktu singkat)

KW

3.7/5.5

Torsi Motor (diberi peringkat/waktu singkat)

N.m

14.1/21.0

Kecepatan motor spindel

Rpm

20-20000

Poros lancip

/

BT30

Kecepatan

Rentang kecepatan pemotongan pakan

BB/min

Rak penyimpanan 1 15000

Kecepatan traverse cepat sumbu X/Y/Z

M/min

27/36/36

Akurasi

Akurasi pemosisian (X/Y/Z)

Mm

0.015

GB/T 18400.4 (penuh perjalanan)

Repeatability (X/Y/Z)

Mm

0.008

Alat majalah

Kapasitas penyimpanan alat

Buah

21

Maks. Berat alat

Kg

3

Maks. Panjang alat

Mm

200

Maksimal. diameter alat (penuh/kosong yang berdekatan)

Mm

Suke 60/prosedur 80

Lainnya

Sistem CNC

/

Mitsubishi M80VB

Sumber udara

Aliran

L/min

≥ 200(ANR)

Tekanan udara

MPa

Pemasangan 0.6 0.8

Kapasitas peralatan

KVA

Maks. Kapasitas tangki pendingin

L

400

Ukuran mesin

Mm

4800*3900 (termasuk langkah-langkah 700)* 2560

Sesuai dengan sumbu X * Y * Z

Berat (sekitar)

Kg

7850
