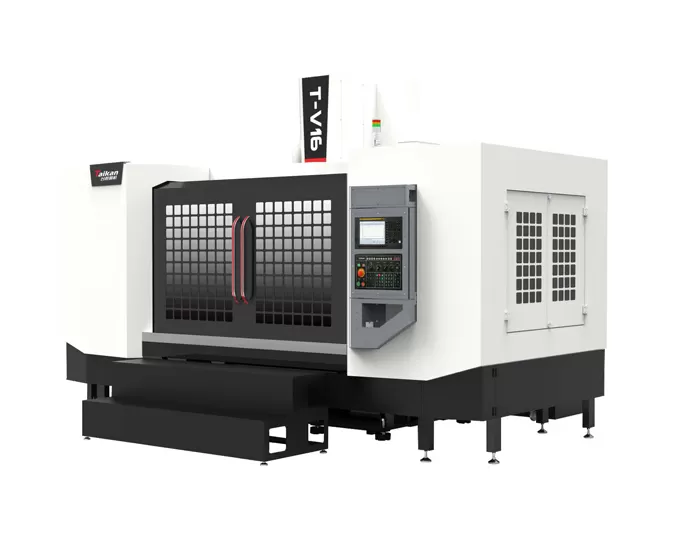

Pusat mesin vertikal pemotongan lampu T-V16

Perjalanan

Perjalanan meja (X sumbu)

Mm

1600

Sadel perjalanan (Y axis)

Mm

650

Kepala stok perjalanan (sumbu Z)

Mm

590

Jarak dari poros hidung ke permukaan meja

Mm

Pemasangan 100 690

Jarak dari poros tengah ke kolom panduan permukaan

Mm

707

Meja kerja

Ukuran meja

Mm

1700*650

Maks. Beban (bahkan bantalan beban)

Kg

800

Slot T (jumlah slot-lebar slot * spasi)

Mm

5-18*125

Poros

Daya Motor (berperingkat/waktu singkat)

KW

7.5/11

Torsi Motor (diberi peringkat/waktu singkat)

N.m

35.8/95.5

Rentang kecepatan

R/min

20-12000

Diameter poros

Mm

Suke 150

Poros lancip

/

BT40

Spesifikasi paku keling

/

Rak penyimpanan 1 15000

Kecepatan

Rentang kecepatan pemotongan pakan

BB/min

30/36/36

Kecepatan traverse cepat sumbu X/Y/Z

M/min

0.015

Akurasi

Akurasi pemosisian (X/Y/Z)

Mm

0.008

GB/T18400.4 (perjalanan penuh)

Repeatability (X/Y/Z)

Mm

0.01

Alat majalah

Kapasitas alat

Buah

0.006

Maks. Berat alat

Kg

24

Maks. Panjang alat

Mm

7

Maksimal. diameter alat (penuh/kosong yang berdekatan)

Mm

250

Lainnya

Counterweight sumbu Z

Suke 75/sate150

Sistem CNC

/

Mitsubishi M80VB

Sumber udara

Aliran

L/min

≥ 280(ANR)

Tekanan udara

MPa

Pemasangan 0.6 0.8

Kapasitas peralatan

KVA

25

Kapasitas tangki pendingin

L

400

Ukuran mesin

Mm

4000*3900 (termasuk langkah-langkah) * 2950

Sesuai dengan sumbu X * Y * Z

Berat (sekitar)

Kg

7850
