Karakteristik Pusat Pemesinan Gantry Pemandu Linear 3 Sumbu HG-V1220A/B/C

Struktur mesin

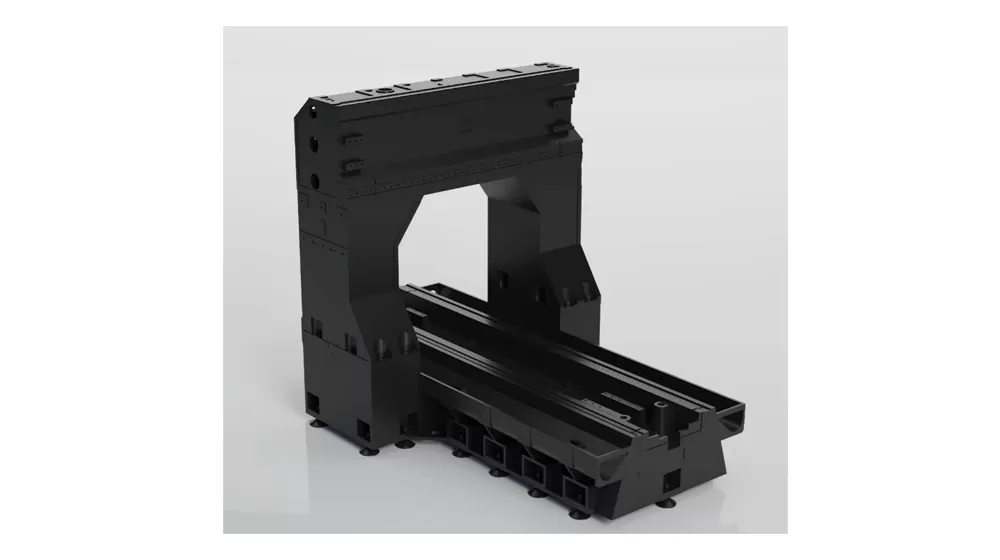

Desain terintegrasi: mesin memiliki struktur tipe gantry dengan kolom terintegrasi dan balok silang, dan meningkatkan kilau keseluruhan.
Sistem keseimbangan sumbu Z: Menggunakan tekanan nitrogen untuk menyeimbangkan berat kotak spindel dan ram, mengurangi beban pada motor servo. Ini mengurangi getaran dan perubahan bentuk, meningkatkan akurasi dan kestabilan pemesinan. Selain itu, mengurangi aus mekanis, memperpanjang masa pakai mesin.

Sistem gerak 3 sumbu

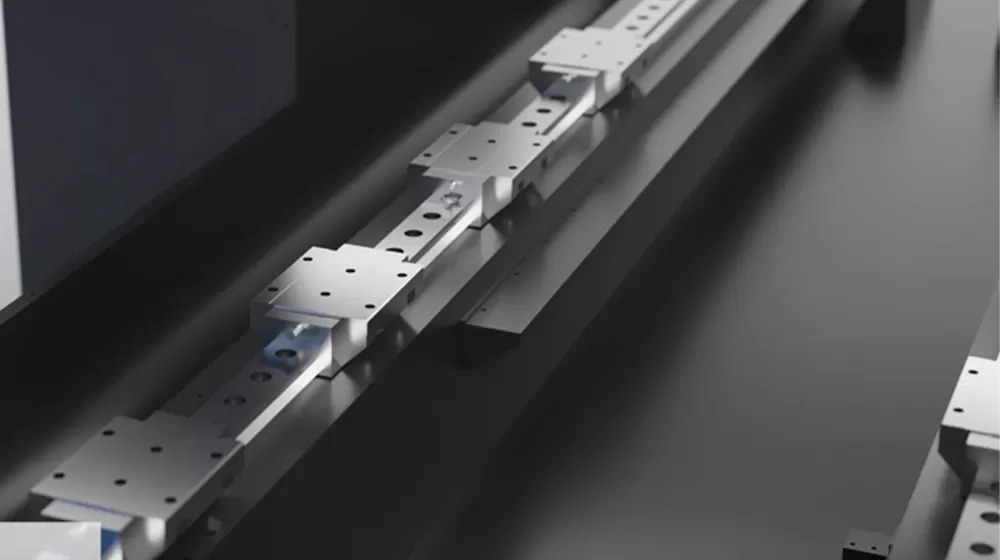

Panduan 3 sumbu: mengadopsi desain panduan linier jenis rol, memberikan respons dinamis cepat dan presisi tinggi, memastikan pengoperasian yang mulus tanpa merembet.
Sistem penggerak: motor servo langsung disandingkan dengan sekrup bola presisi tinggi, dikombinasikan dengan struktur prabayar yang tetap pada kedua ujung, dan mencapai akurasi transmisi tinggi dan stabilitas.

Jajaran poros beragam

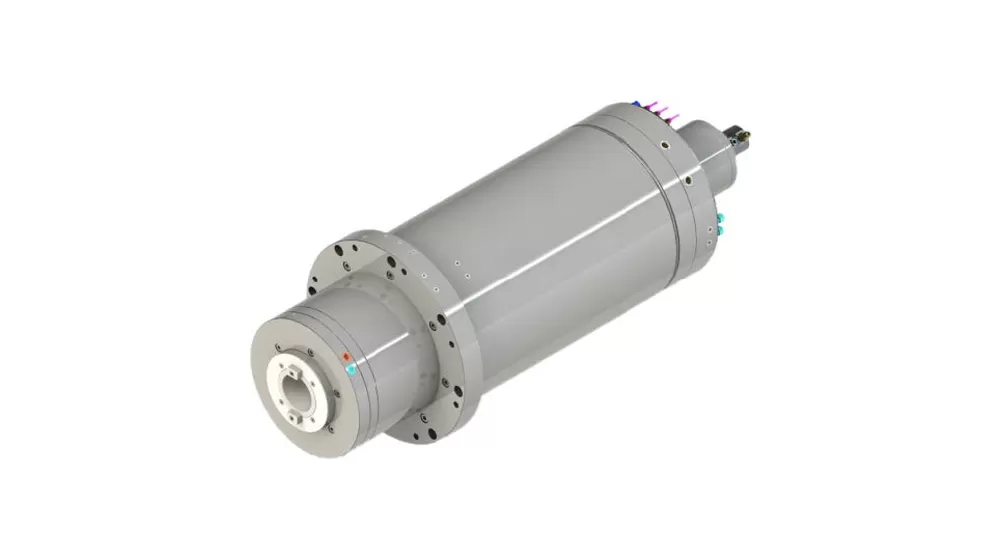

Poros berbasis sabuk: menggunakan BT50-6000rpm unit spindel kecepatan tinggi, menawarkan efisiensi pemotongan tinggi.
Poros penggerak roda gigi: unit poros BT50-6000rpm dipasangkan dengan roda gigi untuk permintaan pemotongan berat. Gearbox dilengkapi dengan fungsi pendingin minyak untuk mengurangi spindel deformasi termal, memastikan efisiensi pemotongan yang tinggi.
Poros bermotor: poros bermotor frekuensi tinggi dengan kecepatan maksimum 15,000 r/menit. Ia dilengkapi dengan encoder cincin koaksial untuk umpan balik sinkron kecepatan spindel dan sudut, menawarkan fungsi penyadap yang kaku dan kinerja kecepatan tinggi yang sangat baik.
Pencegahan pendingin: ujung depan poros menggabungkan struktur segel labirin dan sistem perlindungan tirai udara, secara efektif mencegah pendingin memasuki poros bantalan dan memperpanjang masa pakai layanan.
Kontrol termal: dilengkapi dengan fungsi tiup udara sentral dan sistem pendingin sirkulasi otomatis, mengurangi suhu naik dan perubahan bentuk termal secara signifikan, memastikan akurasi dan stabilitas mesin tinggi.

Chip penghapusan dan tangki pendingin

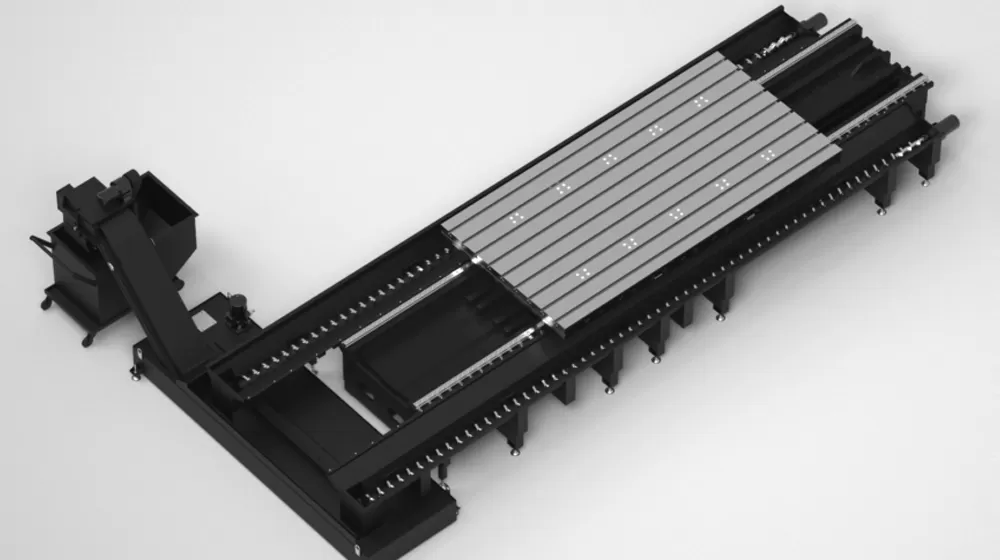

Konveyor Chip Spiral: satu set di setiap sisi meja kerja, dengan diameter sekrup 120mm dan bagian silang baja persegi besar, dengan cepat mengeluarkan Chip di luar mesin.
Konveyor peningkatan Chip tipe rantai: Terletak di ujung mesin, dengan miring 45 derajat, pelat rantai yang lebih lebar, dan batang pengikis gigi gergaji, dengan cepat mengumpulkan chip ke dalam konveyor Chip kecil.
Chip Conveyor kecil: mengumpulkan dan membawa Chip.
Tangki pendingin: Sistem filtrasi multi-lapisan untuk menyaring kotoran dan menjamin mesin yang lancar.

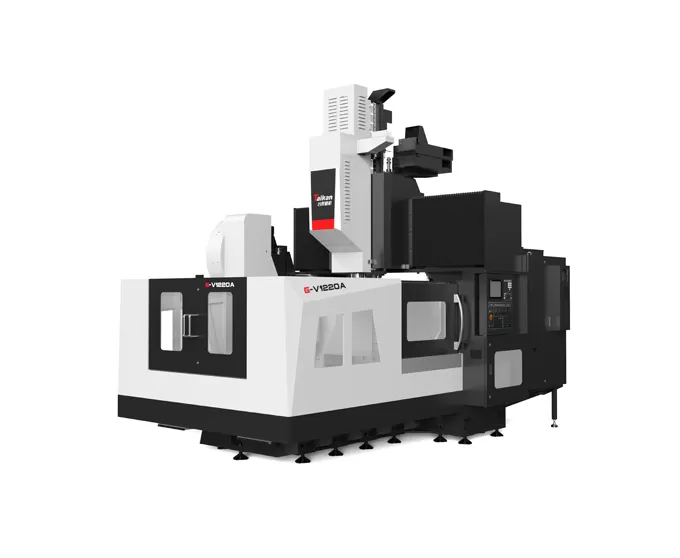

Aplikasi Pusat Pemesinan Gantry dengan Panduan Linear 3 Sumbu HG-V1220A/B/C

Mesin ini cocok untuk pemrosesan multi-variasi dan batch kecil hingga menengah dari komponen kompleks seperti komponen tipe kotak berukuran sedang, pelat, cakram, katup, dan rumah.

Spesifikasi G-V1220A/B/C Mesin Gantry Pusat Pemesinan dengan Pemandu Linear 3-Sumbu

Item			Unit	HG-V1018A	HG-V1220A	HG-V1225A	HG-V1230A	HG-V1018C	HG-V1220C	HG-V1225C	HG-V1230C
Pergeseran	Pergeseran sumbu X		mm	1800	2150	2650	3200	1800	2150	2650	3200
	Pergeseran sumbu Y		mm	1100(+100 tool change)	1500 (+25 tool change)			1100(+100 tool change)	1500 (+25 tool change)
	Pergeseran sumbu Z		mm	800				800
	Jarak dari ujung spindle ke meja		mm	100～900				70～870
	Lebar gantry efektif		mm	1160	1560			1160	1560
Meja	Ukuran meja (P×L)		mm	1800×1000	2000×1250	2500×1250	3000×1250	1800×1000	2000×1250	2500×1250	3000×1250
	Beban maks.		kg	3000	4000	5000	6000	3000	4000	5000	6000
	Slot T (Lebar×Pitch×Jumlah)		mm	22×140×7	22×160×7			22×140×7	22×160×7
Spindle	Tipe penggerak		/	Penggerak sabuk (Opsional penggerak gigi)				Spindle bermotor
	Kecepatan spindle maks.		r/min	6000				15000 (Opsional 18000)
	Daya spindle (Terukur/Puncak)		kW	15/18.5				15/22
	Torsi keluaran (Terukur/Puncak)		N.m	191/315 (Opsi gigi 573/945)				45.7/73.6
	Tirus spindle		/	BT50				BBT40 (Opsional HSK-A63)
ATC (Opsional)	Jumlah alat		T	24				24
	Diameter pahat maks. (Penuh/Berdampingan)		mm	Φ110/Φ200				Φ80/Φ150
	Panjang pahat maks.		mm	350				250
	Berat pahat maks.		kg	18				8
Kecepatan	Rentang laju pemakanan (Pemotongan)		m/min	10				10
	Kecepatan gerak cepat (sumbu X/Y/Z)		m/min	16/16/12				16/16/12
Akurasi	Akurasi posisi		mm	0.015/0.012/0.012		0.02/0.012/0.012		0.015/0.012/0.012		0.02/0.012/0.012
	Keterulangan		mm	0.008/0.008/0.008		0.012/0.008/0.008		0.008/0.008/0.008		0.012/0.008/0.008
Lainnya	Penyeimbang sumbu Z		/	Penyeimbang nitrogen				Penyeimbang nitrogen
	Sistem CNC		/	FANUC 0i-MF PLUS (Opsional Mitsubishi M80, Siemens 828D)				FANUC 0i-MF PLUS (Opsional Mitsubishi M80, Siemens 828D)
	Pasokan udara	Flow	L/min	280 (ANR)				280 (ANR)
		Tekanan	MPa	0.5~0.8				0.5~0.8
	Kapasitas listrik total		kVA	40				40
	Kapasitas tangki pendingin		L	400				400
	Ukuran mesin	Panjang	mm	4600	5100	6300	7800	4600	5100	6300	7800
		Lebar	mm	4600	4900			4600	4900
		Tinggi	mm	4500	4550			4500	4550
	Penutup mesin		-	Penutup lembaran logam penuh keliling				Penutup lembaran logam penuh keliling

Catatan: G-V1018B, G-V1220B, G-V1225B, G-V1230B dilengkapi dengan spindle penggerak gigi 6000rpm.

Informasi pada halaman ini hanya sebagai referensi. Spesifikasi dan detail dapat berubah akibat peningkatan atau penyempurnaan produk. Untuk informasi lebih lanjut, silakan hubungi kami.
