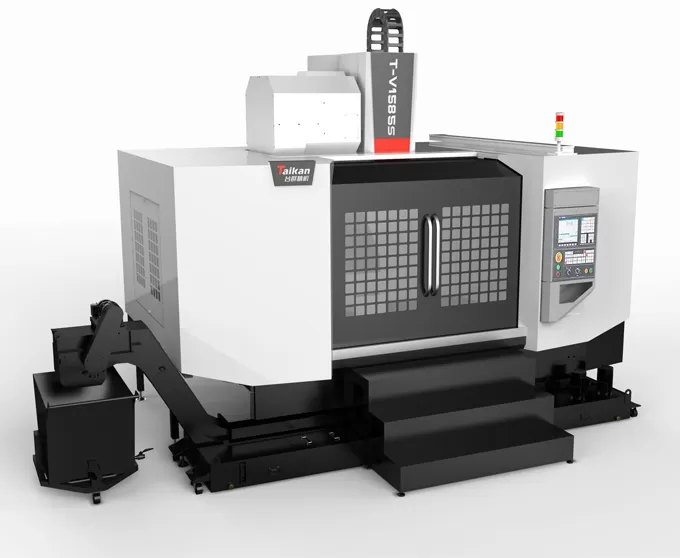

HT-V1585S Pusat Pemesinan Vertikal Berkecepatan Tinggi dan Efisiensi Tinggi

Travel

Travel meja (sumbu X)

mm

1550

Travel eretan (sumbu Y)

mm

850

Travel headstock (sumbu Z)

mm

850

Jarak dari ujung spindel ke permukaan meja

mm

120～970

Jarak dari pusat spindel ke permukaan panduan kolom

mm

921

Meja kerja

Ukuran meja

mm

1700*850

Beban maks. (beban merata)

kg

1500

Alur T (jumlah alur - lebar alur * jarak)

mm

5-18*125+2-18*100

Spindel

Daya motor (terukur/jangka pendek)

kW

15/18.5

Torsi motor (terukur/jangka pendek)

N.m

143/191

Rentang kecepatan

r/min

50～6000 (sabuk)

Diameter spindel

mm

Φ190

Tirus spindel

/

BT50

Spesifikasi paku keling

/

P50T-I（MAS403）

Kecepatan

Rentang kecepatan pemakanan pemotongan

mm/min

1-10000

Kecepatan gerak cepat sumbu X/Y/Z

m/min

24/24/20

Akurasi

Akurasi posisi (X/Y/Z)

mm

0.015

GB/T18400.4（Jangkauan penuh）

Keterulangan (X/Y/Z)

mm

0.008

Magasin perkakas

Kapasitas alat

pcs

24

Berat alat maks.

kg

15

Panjang alat maks.

mm

300

Diameter alat maks. (semua terisi / bersebelahan kosong)

mm

Φ105/Φ210

Lainnya

Bobot pengimbang sumbu Z

Pengimbang nitrogen

Sistem CNC

/

FANUC 0i-MF Plus(5)

Sumber udara

Flow

L/min

280（ANR）

Tekanan udara

MPa

0.6~0.8

Kapasitas daya peralatan

KVA

35

Kapasitas tangki cairan pendingin

L

400

Ukuran mesin

mm

5240*4054*3662

Dengan pedal konveyor serpihan

Berat (perkiraan)

Kg

11700
