Name: Mesin bubut horizontal CNC D-L45
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Karakteristik Mesin Bubut Horizontal CNC D-L45

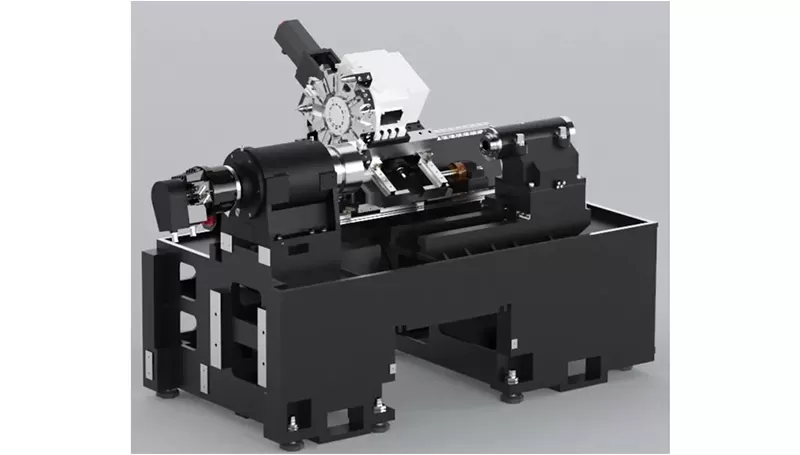

Struktur Keseluruhan

Mesin perkakas ini memiliki tata letak mekanis, listrik, dan hidrolik terintegrasi dengan rel tempat tidur integral tinggi-rendah 30°, menawarkan keunggulan seperti struktur kompak, kekakuan tinggi, pembuangan geram yang lancar, dan pengoperasian yang mudah.

Pemandu adalah pemandu bergulir, dan komponen penggerak menggunakan sekrup bola senyap berkecepatan tinggi, memberikan keunggulan seperti kecepatan tinggi, pembangkitan panas rendah, dan akurasi posisi tinggi. Mesin perkakas ini sepenuhnya tertutup, dengan pembuangan geram manual, pelumasan otomatis, dan pendinginan otomatis. Semua komponen dasar utama dicor dari cetakan pasir resin berkualitas tinggi dan bahan besi cor berkekuatan tinggi, memastikan kekakuan tinggi dan presisi yang stabil.

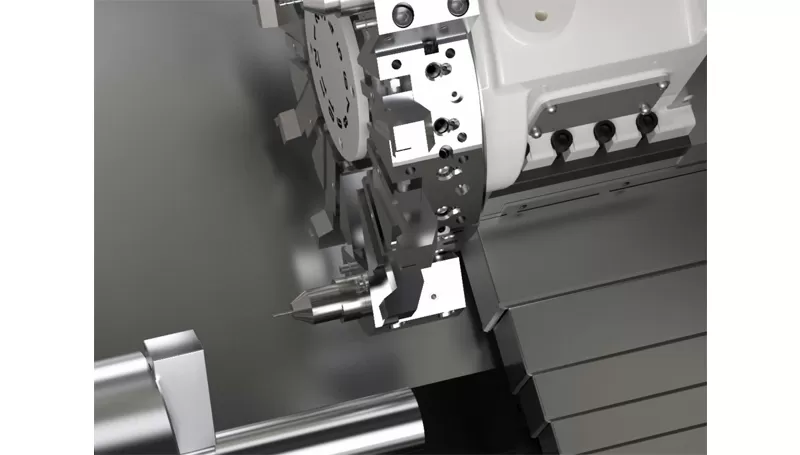

Spindel Bermotor

Sistem penggerak utama dari mesin perkakas ini menggunakan penggerak motor servo berkinerja tinggi, yang menggerakkan poros utama untuk berputar melalui sabuk. Rentang kecepatan poros utama adalah 0-2800 r/min. Dukungan depan poros utama menggunakan bantalan rol silinder baris ganda dan dua set bantalan bola kontak sudut presisi tinggi, sedangkan dukungan belakang menggunakan bantalan rol silinder baris ganda, memenuhi persyaratan untuk menahan gaya potong aksial dan radial.

Berkendara

Penggerak longitudinal dan lateral menggunakan motor servo SIEMENS/Fanuc berkinerja tinggi, memastikan akurasi posisi yang tinggi serta operasi yang fleksibel dan andal.

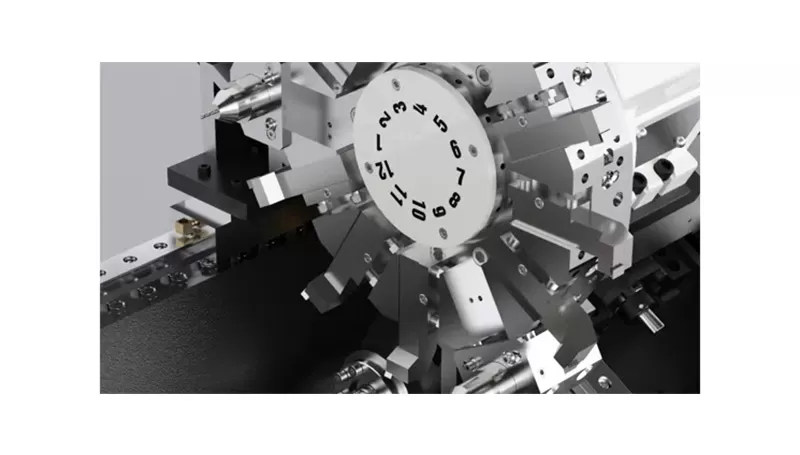

Magasin alat

Mesin perkakas ini menggunakan turret servo, yang memiliki kecepatan pergantian pahat yang cepat dan keandalan tinggi.

Aplikasi Mesin Bubut Horizontal CNC D-L45

Banyak digunakan dalam pemesinan bagian berbentuk rotasi seperti cakram dan poros berukuran kecil hingga menengah, dengan kinerja pemrosesan yang kuat dan akurasi posisi yang tinggi. Ini memiliki keunggulan pemesinan profesional, terutama di sektor pengerjaan logam termasuk roda gigi, bantalan, unit hub roda kecil, energi baru, industri minyak bumi, dan suku cadang otomotif.

Keunggulan pemrosesan

Contoh Benda Kerja 1

Contoh Benda Kerja 2

Contoh Benda Kerja 3

Contoh Benda Kerja 4

Spesifikasi Mesin Bubut Horizontal D-L45

Name		Unit	Spesifikasi	Catatan
Rentang Pemrosesan	Diameter pembubutan maksimum di atas bed	mm	φ650
	Diameter pemesinan maksimum (spindel/cakram)	mm	φ380/φ450
	Panjang pemesinan maksimum	mm	560
	Diameter batang maksimum	mm	φ75
Gerak	Gerak sumbu X	mm	240
	Daya motor sumbu X/torsi stall	kw/Nm	2.2/38
	Gerak sumbu Z	mm	580
	Daya motor sumbu Z/torsi stall	kw/Nm	2.2/38
Spindel	Daya keluaran (S1/S6)	kw	11/22
	Jenis ujung spindel		A2-8
	Kecepatan spindel	r/min	0-2800
	Diameter lubang spindel	mm	φ87
Kecepatan Cepat	Kecepatan gerak cepat (sumbu X)	m/min	30
	Kecepatan gerak cepat (sumbu Z)	m/min	30
	Kecepatan pemakanan	mm/min	1~8000
Perkakas	Kapasitas perkakas	T	12
	Waktu pengindeksan perkakas	Detik/bit	0.5
	Ukuran badan pahat bubut	mm	25×25
	Diameter pahat bor maksimum	mm	40
Akurasi	Akurasi pemosisian (sumbu X)	mm	0.006
	Akurasi pemosisian (sumbu Z)	mm	0.006
	Keterulangan (sumbu X)	mm	0.004
	Keterulangan (sumbu Z)	mm	0.004
Lainnya	Kapasitas daya	kVA	20
	Volume tangki pendingin fluorida	L	150
	Dimensi mesin perkakas	mm	2480×1840×2120	Tangki air pembuangan geram manual
	Berat bersih mesin perkakas (perkiraan)	kg	3800

Informasi di halaman ini hanya sebagai referensi. Spesifikasi dan detail dapat berubah karena peningkatan atau penyempurnaan produk. Untuk informasi lebih lanjut, hubungi kami.
