Name: Pusat Pemesinan Profil Kolom Bergerak HT-2500
Brand: Taikan Machine
Availability: InStock

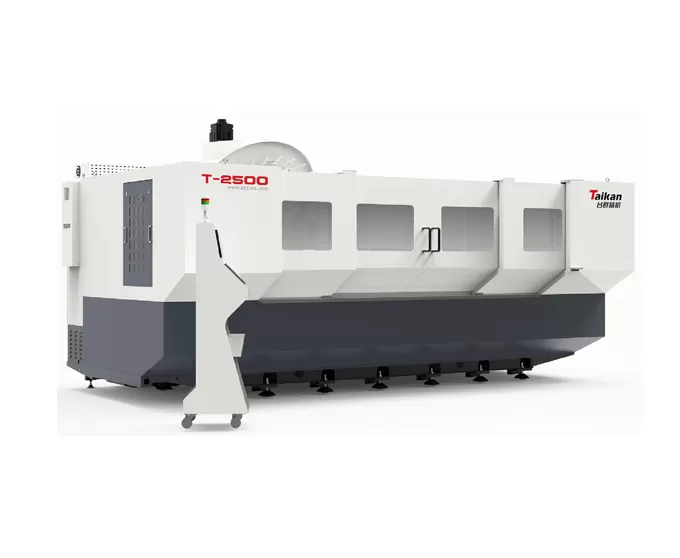

Karakteristik T-2500 pusat mesin Profil kolom bergerak

Desain struktural untuk perangkat kerja yang panjang

Meja tetap dan struktur bergerak kolom, dirancang khusus untuk bagian besar, sempit, dan panjang, dengan rentang perjalanan 2500 ~ 6500mm dan 50m/menit gerakan kecepatan tinggi, memenuhi kebutuhan pemrosesan efisiensi tinggi dari perangkat kerja yang panjang.

Basis Las standar, menawarkan biaya rendah dan pengiriman cepat, ideal untuk pengaturan produksi cepat.
Bahan dasar besi cor pilihan, memberikan stabilitas dan ketahanan getaran yang lebih tinggi, mengurangi perubahan bentuk, dan memastikan presisi, meningkatkan kinerja secara keseluruhan.

Sistem umpan berkinerja tinggi

X, Y, Z sumbu dilengkapi dengan panduan linier bola presisi tinggi, memastikan kecepatan tinggi dan presisi tinggi.
X axis menggunakan sistem penggerak rak gigi untuk mendukung gerakan berkecepatan tinggi selama perjalanan panjang, sementara juga menampung konfigurasi modular.
Y/Z sumbu digerakkan oleh sekrup bola, menawarkan kemewahan yang sangat baik dan presisi, memastikan kualitas mesin yang stabil.

Poros penggerak langsung berkecepatan tinggi

Dilengkapi dengan spindel presisi yang BT30-12000rpm, sistem ini menyediakan kaku kecepatan tinggi yang luar biasa, ideal untuk mengetuk aplikasi. Transmisi direct-drive meminimalkan kesalahan selama mengetuk kecepatan tinggi, dan kekuatan output tingginya memastikan kinerja superior dalam pemesinan berkecepatan tinggi dan efisiensi tinggi.

BT30 (majalah alat Tilt disc)

Perubahan alat Servo kecepatan tinggi: Sistem perubahan alat yang dikendalikan PLC dirancang secara optimal untuk mempersingkat waktu perubahan alat, memastikan operasi yang cepat dan stabil serta mengurangi waktu non-mesin.
Pengoptimalan sumbu Z: pengoptimalan meningkatkan kaku sumbu Z dan secara signifikan meningkatkan akselerasi, mengurangi waktu perjalanan yang idle.

Desain struktural untuk perangkat kerja yang panjang

Poros penggerak langsung berkecepatan tinggi

Aplikasi T-2500 pusat mesin Profil kolom bergerak

Banyak digunakan dalam industri seperti otomotif, 5G, perangkat keras, suku cadang otomotif, dan barang rumah tangga. Terutama dirancang untuk memproses profil aluminium yang sempit dan panjang, dan cocok untuk mesin komponen seperti nampan baterai, batang melintang, panel samping beraturan, rel atap matahari, bumper, dan strip dekoratif.

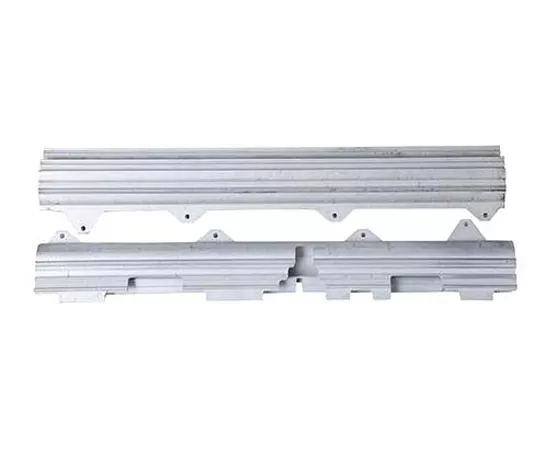

Contoh benda kerja 1

Contoh benda kerja 2

Spesifikasi Pusat Pemesinan Profil Kolom Bergerak HT-2500

Item			Unit	HT-2500	Keterangan
Gerakan	Gerakan meja (sumbu X)		mm	2500
	Gerakan pelana (sumbu Y)		mm	400
	Gerakan headstock (sumbu Z)		mm	350
	Jarak dari ujung spindel ke meja		mm	200-550
Meja	Ukuran meja		mm	2650*400
	Beban maks.		kg	600
	Alur T (jumlah-lebar*jarak)		mm	4-14*100
Spindel	Daya motor (terukur/waktu singkat)		kW	3.7/5.5
	Torsi motor (terukur/waktu singkat)		N.m	23.6/35
	Kecepatan spindel		rpm	20-12000
	Diameter spindel		mm	Ф100
	Tirus spindel		/	BT30
Kecepatan	Rentang kecepatan pemakanan pemotongan		mm/min	1-10000
Kecepatan	Kecepatan gerak cepat sumbu X/Y/Z		m/min	50/30/36
Akurasi	Akurasi posisi (X/Y/Z)		mm	0.05/0.01/0.01	GB/T 18400.4
Akurasi	Keterulangan (X/Y/Z)		mm	0.03/0.006/0.006	(Perjalanan penuh)
Magasin alat	Kapasitas magasin alat		T	21
	Berat alat maks.		kg	3
	Panjang alat maks.		mm	200
	Diameter alat maks. (penuh / bersebelahan kosong)		mm	Ф60/Ф80
Lainnya	Sistem CNC		/	Mitsubishi M80VB
	Sumber udara	Flow	L/min	≥200（ANR）
	Sumber udara	Tekanan udara	MPa	0.6-0.8
	Kapasitas peralatan		kVA	20
	Kapasitas tangki pendingin		L	260
	Ukuran mesin		mm	527026402450	Sesuai sumbu XYZ
	Berat (perkiraan)		Kg	6300

Informasi di halaman ini hanya untuk referensi. Spesifikasi dan rincian dapat berubah karena peningkatan atau perbaikan produk. Untuk informasi lebih lanjut, silakan hubungi kami.
