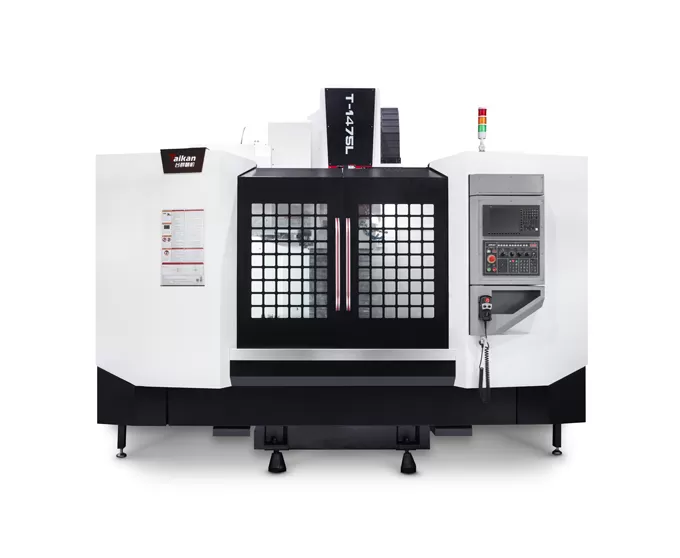

T-1475L pusat mesin vertikal presisi tinggi dan berkecepatan tinggi

Perjalanan

Perjalanan meja (X sumbu)

Mm

1400

Sadel perjalanan (Y axis)

Mm

750

Kepala stok perjalanan (sumbu Z)

Mm

750

Jarak dari poros hidung ke permukaan meja

Mm

120-870

Jarak dari poros tengah ke kolom panduan permukaan

Mm

810

Meja

Ukuran meja

Mm

1500*750

Maks. Beban (bahkan bantalan beban)

Kg

1400

Slot T (jumlah slot-lebar slot * spasi)

Mm

5-18*150

Poros

Daya Motor (berperingkat/waktu singkat)

KW

15/18.5

Torsi Motor (diberi peringkat/waktu singkat)

N.m

143/191

Rentang kecepatan

R/min

50 ~ 6000 (sabuk)

Diameter poros

Mm

Intrav190

Poros lancip

/

BT50

Spesifikasi paku keling

/

P50T-I(MAS403)

Kecepatan

Rentang kecepatan pemotongan pakan

BB/min

24

Kecepatan traverse cepat sumbu X/Y/Z

M/min

15

Alat majalah

Kapasitas alat

Mm

300

Maks. Berat alat

Mm

Intrav105/intrav210

Maks. Panjang alat

Buah

Rak penyimpanan 1 10000

Maksimal. diameter alat (penuh/kosong yang berdekatan)

Kg

24/24/15

Akurasi

Akurasi pemosisian (X/Y/Z)

Mm

0.015

GB/T18400.4 (perjalanan penuh)

Repeatability (X/Y/Z)

Mm

0.008

Lainnya

Counterweight sumbu Z

Counterweight

Sistem CNC

/

FANUC 0i-MF Plus

Sumber udara

Aliran

L/min

280(ANR)

Tekanan udara

MPa

0.6-0.8

Kapasitas peralatan

KVA

35

Kapasitas tangki pendingin

L

400

Ukuran mesin

Mm

5050 × 3680 × 3440

Dengan chip conveyor pedal

Berat (sekitar)

Kg

11400
