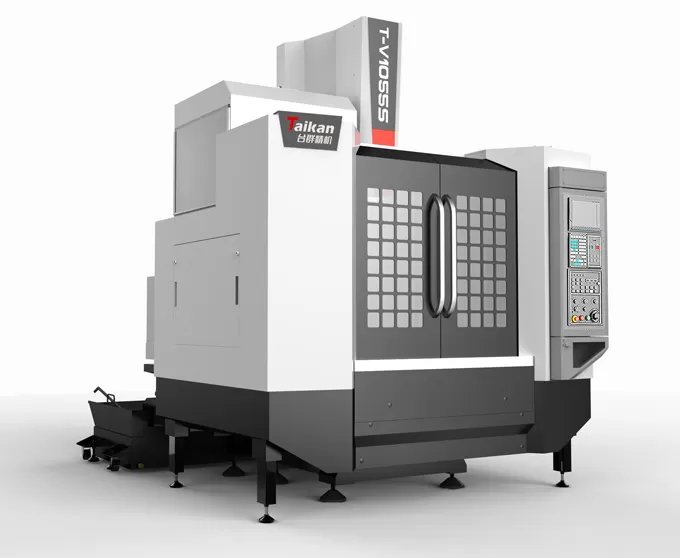

T-V1055S pusat mesin vertikal berkecepatan tinggi dan efisiensi tinggi

Perjalanan

Perjalanan meja (X sumbu)

Mm

1000

Sadel perjalanan (Y axis)

Mm

550

Kepala stok perjalanan (sumbu Z)

Mm

600

Jarak dari poros hidung ke permukaan meja

Mm

100-700

Jarak dari poros tengah ke kolom panduan permukaan

Mm

590

Meja kerja

Ukuran meja

Mm

1100*500

Maks. Beban (bahkan bantalan beban)

Kg

500

Slot T (jumlah slot-lebar slot * spasi)

Mm

5-18*100

Poros

Daya Motor (berperingkat/waktu singkat)

KW

7.5/11

Torsi Motor (diberi peringkat/waktu singkat)

N.m

35.8/95.5

Rentang kecepatan

R/min

50 ~ 12000 (langsung disandingkan)

Diameter poros

Mm

Φ150

Poros lancip

/

BT40

Spesifikasi paku keling

/

P40T-I(MAS403)

Kecepatan

Rentang kecepatan pemotongan pakan

BB/min

Rak penyimpanan 1 10000

Kecepatan traverse cepat sumbu X/Y/Z

M/min

48/48/48

Akurasi

Akurasi pemosisian (X/Y/Z)

Mm

0.008

GB/T18400.4 (perjalanan penuh)

Repeatability (X/Y/Z)

Mm

0.005

Alat majalah

Kapasitas alat

Buah

24

Maks. Berat alat

Kg

7

Maks. Panjang alat

Mm

250

Maksimal. diameter alat (penuh/kosong yang berdekatan)

Mm

Intrav75/intrav150

Lainnya

Sistem CNC

/

Mitsubishi M80VB

Sumber udara

Aliran

≥ 280(ANR)

Tekanan udara

MPa

0.6-0.8

Kapasitas peralatan

KVA

25

Kapasitas tangki pendingin

L

300

Ukuran mesin

Mm

2500*3150*3032

Sesuai dengan sumbu X * Y * Z

Berat (sekitar)

Kg

4700
