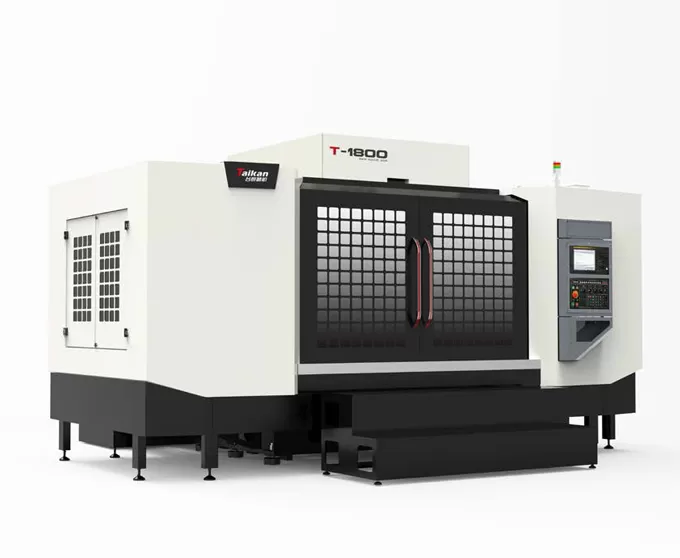

HT-1800 Pusat Pemesinan Bor dan Frais Kecepatan Tinggi dan Presisi Tinggi

Jarak Tempuh

Jarak tempuh meja (sumbu X)

mm

1800

Jarak tempuh sadel (sumbu Y)

mm

650

Jarak tempuh headstock (sumbu Z)

mm

475

Jarak dari ujung spindel ke permukaan meja

mm

100-575

Jarak dari pusat spindel ke permukaan panduan kolom

mm

707

Meja

Ukuran meja

mm

1900*650

Beban maksimum

kg

600

Slot-T (jumlah slot - lebar slot * jarak)

mm

5-18*125

Spindel

Daya motor (terukur / jangka pendek)

kW

3.7/5.5

Torsi motor (terukur / jangka pendek)

N.m

14.1/21.0

Kecepatan motor spindel

rpm

20-20000

Taper spindel

/

BT30

Kecepatan

Kisaran kecepatan pemakanan

mm/min

1-15000

Kecepatan gerak cepat sumbu X/Y/Z

m/min

30/36/36

Akurasi

Akurasi posisi (X/Y/Z)

mm

0.015

GB/T 18400.4 (Jarak tempuh penuh)

Repeatabilitas (X/Y/Z)

mm

0.008

Magazin alat

Kapasitas penyimpanan alat

pcs

21

Berat alat maksimum

kg

3

Panjang alat maksimum

mm

200

Diameter alat maksimum (penuh / dengan slot tetangga kosong)

mm

Ф60/Ф80

Lainnya

Sistem CNC

/

Mitsubishi M80VB

Sumber udara

Flow

L/min

≥200 (ANR)

Tekanan udara

MPa

0.6-0.8

Kapasitas peralatan

kVA

20

Kapasitas tangki pendingin maksimum

L

400

Ukuran mesin

mm

4400*3900*2560 (termasuk tangga)

Sesuai dengan sumbu X*Y*Z

Berat (perkiraan)

kg

7500
