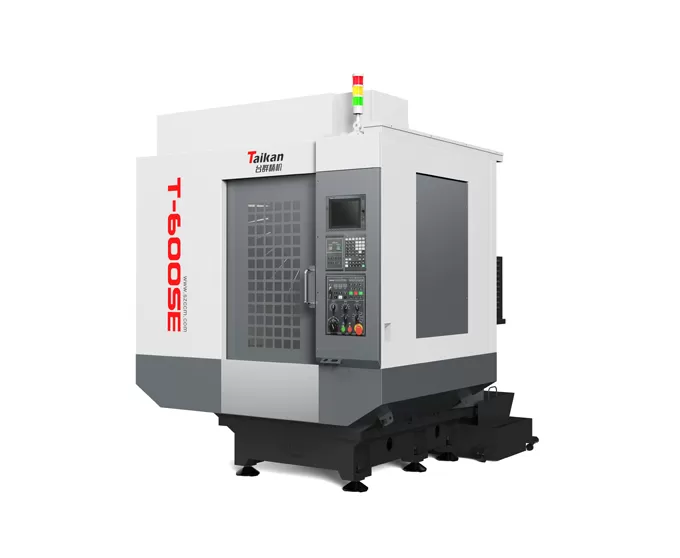

T-600SE pusat mesin hub roda kecepatan tinggi dan efisiensi tinggi

Perjalanan

Perjalanan meja (X sumbu)

Mm

600

Sadel perjalanan (Y axis)

Mm

400

Kepala stok perjalanan (sumbu Z)

Mm

320

Jarak dari poros hidung ke permukaan meja

Mm

Pemasangan 140 460

Jarak dari poros tengah ke kolom panduan permukaan

Mm

445

Meja

Ukuran meja

Mm

700*400

Maks. Beban

Kg

250

Slot T (jumlah slot-lebar slot * spasi)

Mm

3-18*125

Poros

Daya Motor (berperingkat/waktu singkat)

KW

3.7/5.5

Torsi Motor (diberi peringkat/waktu singkat)

N.m

14.1/21

Kecepatan motor spindel

Rpm

20-20000

Poros lancip

/

BT30

Kecepatan

Rentang kecepatan pemotongan pakan

BB/min

Rak penyimpanan 1 15000

Kecepatan traverse cepat sumbu X/Y/Z

M/min

48/48/48

Akurasi

Akurasi pemosisian (X/Y/Z)

Mm

0.006

GB/T 18400.4 (penuh perjalanan)

Repeatability (X/Y/Z)

Mm

0.004

Alat majalah

Kapasitas penyimpanan alat

Buah

21

Maks. Berat alat

Kg

3

Maks. Panjang alat

Mm

300

Maksimal. diameter alat (penuh/kosong yang berdekatan)

Mm

Suke 60/prosedur 80

Lainnya

Sistem CNC

Mitsubishi M80VB

Sumber udara

Aliran

L/min

≥ 200(ANR)

Tekanan udara

MPa

Pemasangan 0.6 0.8

Kapasitas peralatan

KVA

15

L

145

Ukuran mesin

Mm

1800*2480*2330

Sesuai dengan sumbu X * Y * Z

Berat (sekitar)

Kg

2830
