Panduan Pembelian Mesin CNC 5-Axis: Cara Memilih Solusi yang Tepat untuk Manufaktur Presisi

Dalam manufaktur presisi modern, permintaan akan geometri kompleks, toleransi yang lebih ketat, dan siklus produksi yang lebih cepat terus meningkat. Industri seperti elektronik konsumen (3C), kendaraan energi baru, kedirgantaraan, dan peralatan komunikasi 5G membutuhkan komponen dengan bentuk rumit dan presisi yang sangat tinggi.

Mesin 3-sumbu tradisional seringkali kesulitan memenuhi persyaratan ini secara efisien. Oleh karena itu, pemesinan CNC 5-sumbu menjadi penting bagi produsen yang ingin meningkatkan produktivitas, mengurangi penyetelan, dan meningkatkan akurasi pemesinan.

Bagi produsen, distributor, dan manajer pengadaan global, memilih mesin CNC 5-sumbu yang tepat merupakan investasi strategis. Panduan ini membahas cara kerja pemesinan 5-sumbu, keunggulannya, dan faktor-faktor kunci yang perlu dipertimbangkan saat memilih solusi terbaik untuk kebutuhan produksi Anda.

Mengapa Pemesinan CNC 5-Sumbu Menjadi Standar Industri untuk Komponen Kompleks?

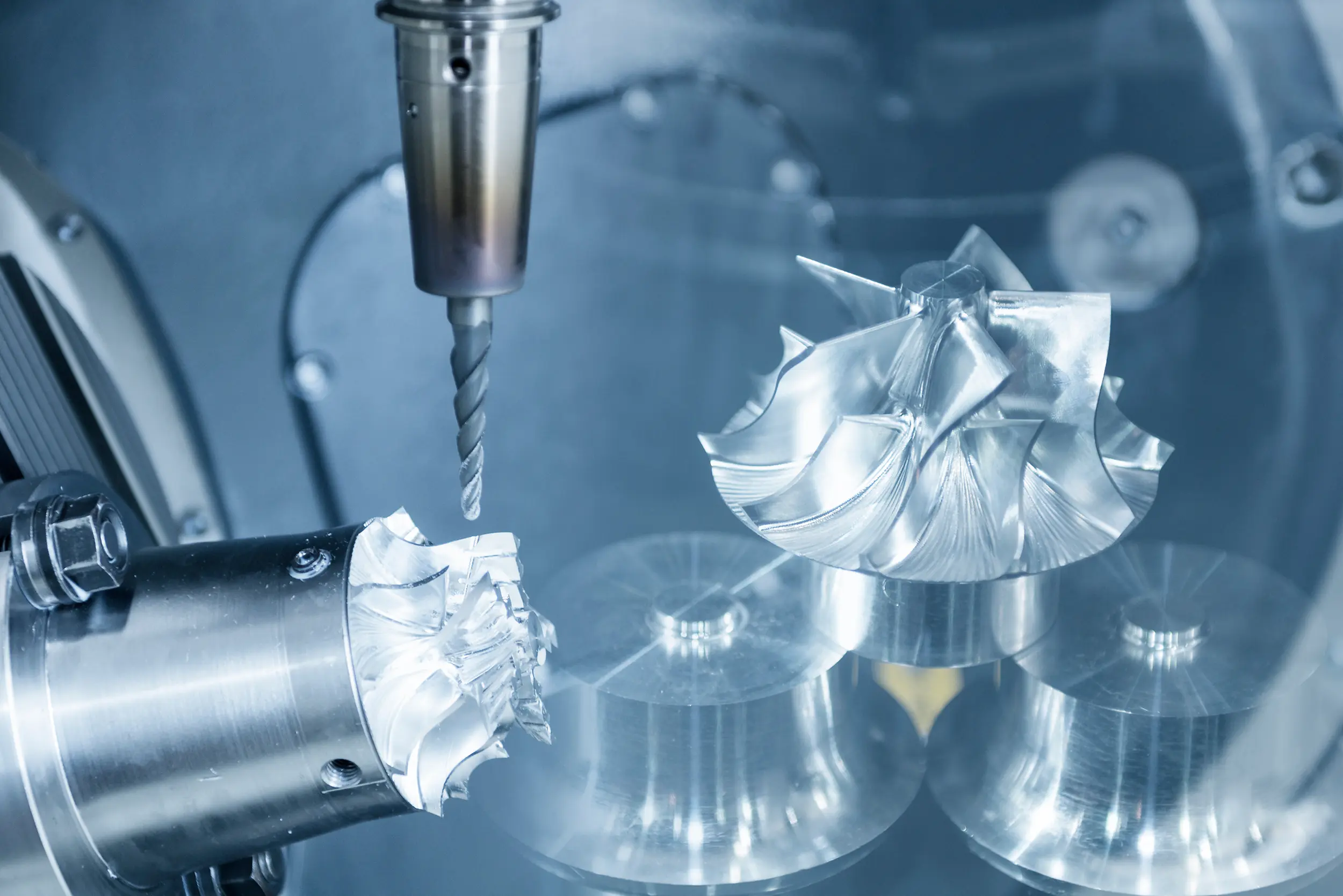

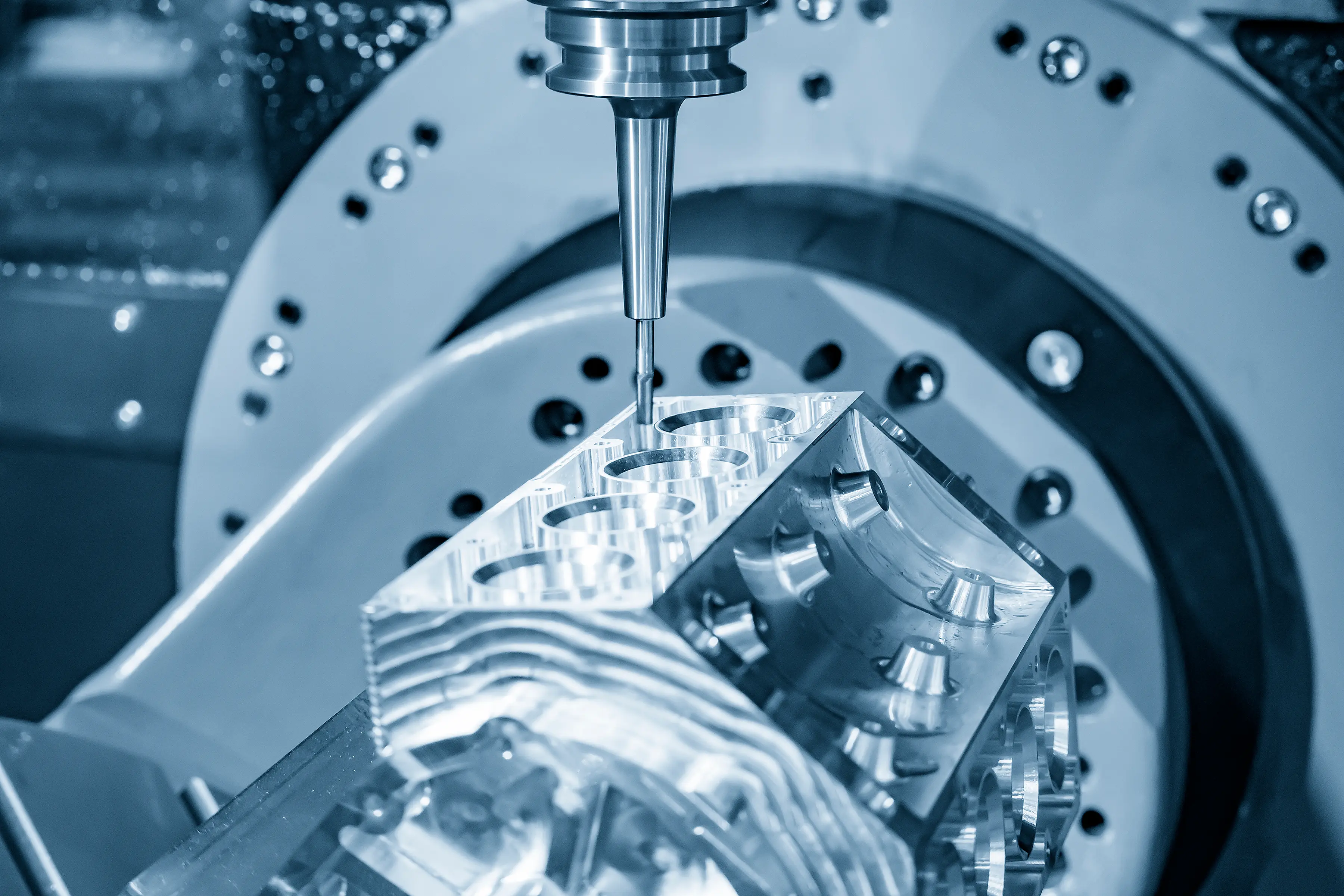

Seiring desain produk menjadi lebih canggih, produsen harus memproduksi komponen dengan permukaan melengkung, rongga dalam, dan fitur multi-sudut. Pemesinan tradisional biasanya memerlukan beberapa penyetelan untuk menjangkau sisi yang berbeda dari benda kerja, yang meningkatkan waktu produksi dan menimbulkan kesalahan posisi. SebuahMesin CNC 5-sumbumengatasi tantangan ini dengan memungkinkan alat potong atau benda kerja bergerak secara serempak di lima sumbu yang berbeda. Kemampuan ini memungkinkan pemesinan dari hampir semua sudut dalam satu penyetelan. Menurut American Society of Mechanical Engineers (ASME), pemesinan multi-sumbu secara signifikan meningkatkan presisi manufaktur dan mengurangi kesalahan yang disebabkan oleh pemosisian ulang komponen secara berulang. (Sumber: ASME – Apa itu Pemesinan 5-Sumbu) Produsen yang mengadopsi pemesinan 5-sumbu dapat mencapai kebebasan desain yang lebih besar, produktivitas yang lebih baik, dan akurasi pemesinan yang lebih tinggi dibandingkan dengan metode pemesinan tradisional.

Memahami Mesin CNC 5-Sumbu

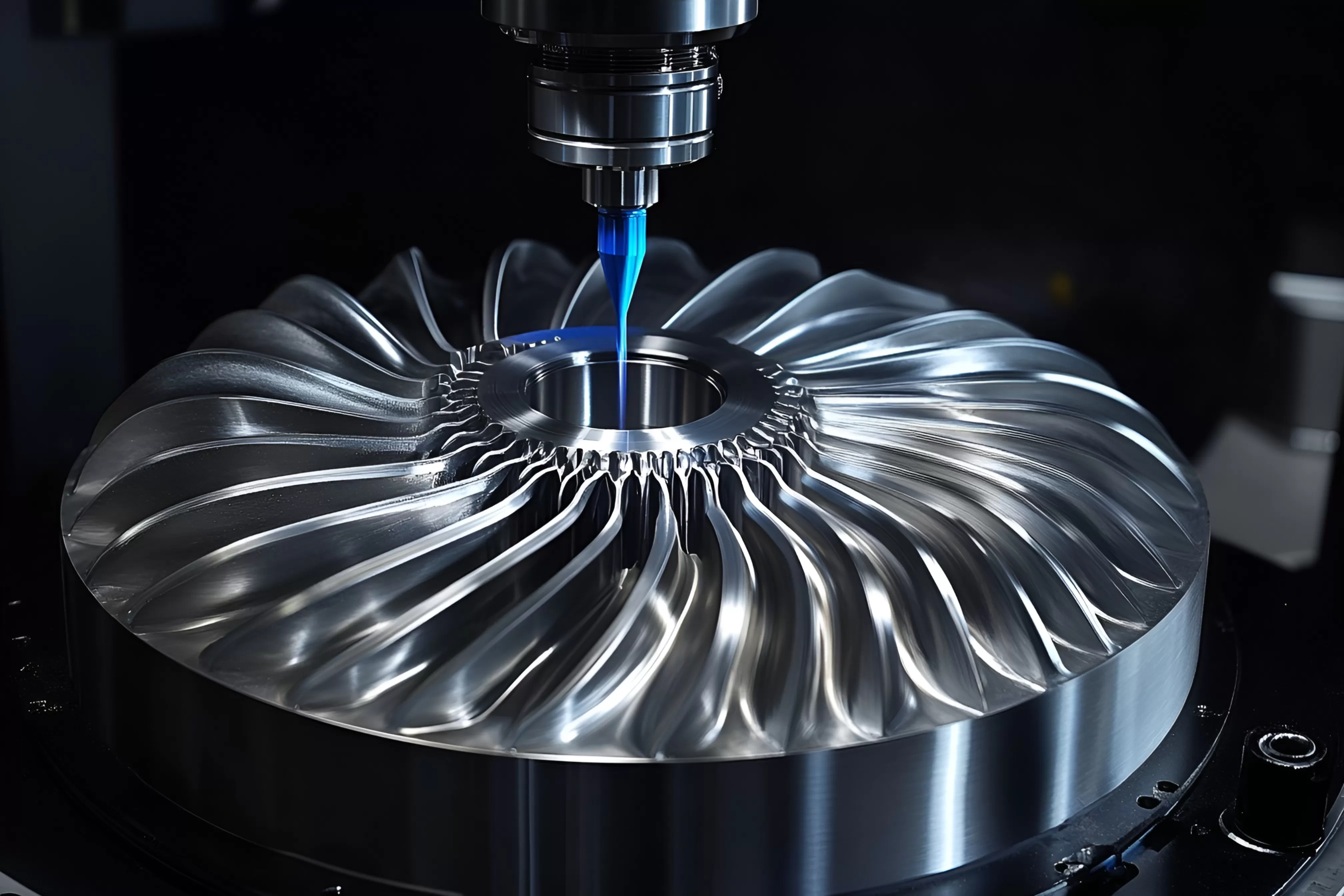

SebuahMesin CNC 5-sumbuberoperasi menggunakan lima sumbu gerak: tiga sumbu linier (X, Y, dan Z) yang dikombinasikan dengan dua sumbu rotasi. Gerakan rotasi tambahan ini memungkinkan alat potong mendekati benda kerja dari berbagai arah, sehingga memungkinkan pemesinan geometri kompleks dan komponen multi-permukaan dalam satu penyetelan. Dibandingkan dengan pemesinan 3-sumbu tradisional, kemampuan multi-arah ini secara signifikan mengurangi kesalahan pemosisian ulang dan meningkatkan akurasi pemesinan, terutama saat memproduksi komponen dengan permukaan melengkung, rongga dalam, atau sudut yang rumit.

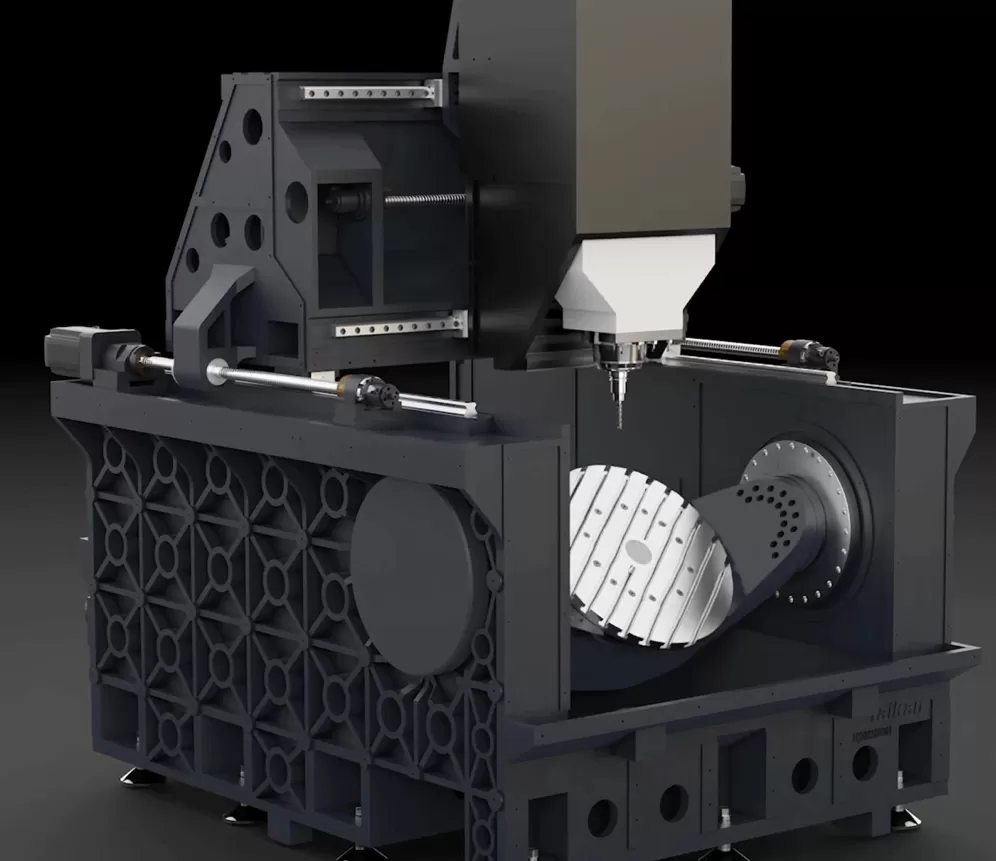

Konfigurasi Umum Mesin 5-Sumbu

Berbagai struktur mesin dirancang untuk memenuhi kebutuhan pemesinan yang berbeda. Konfigurasi yang paling umum meliputi:

• Mesin gaya trunnion

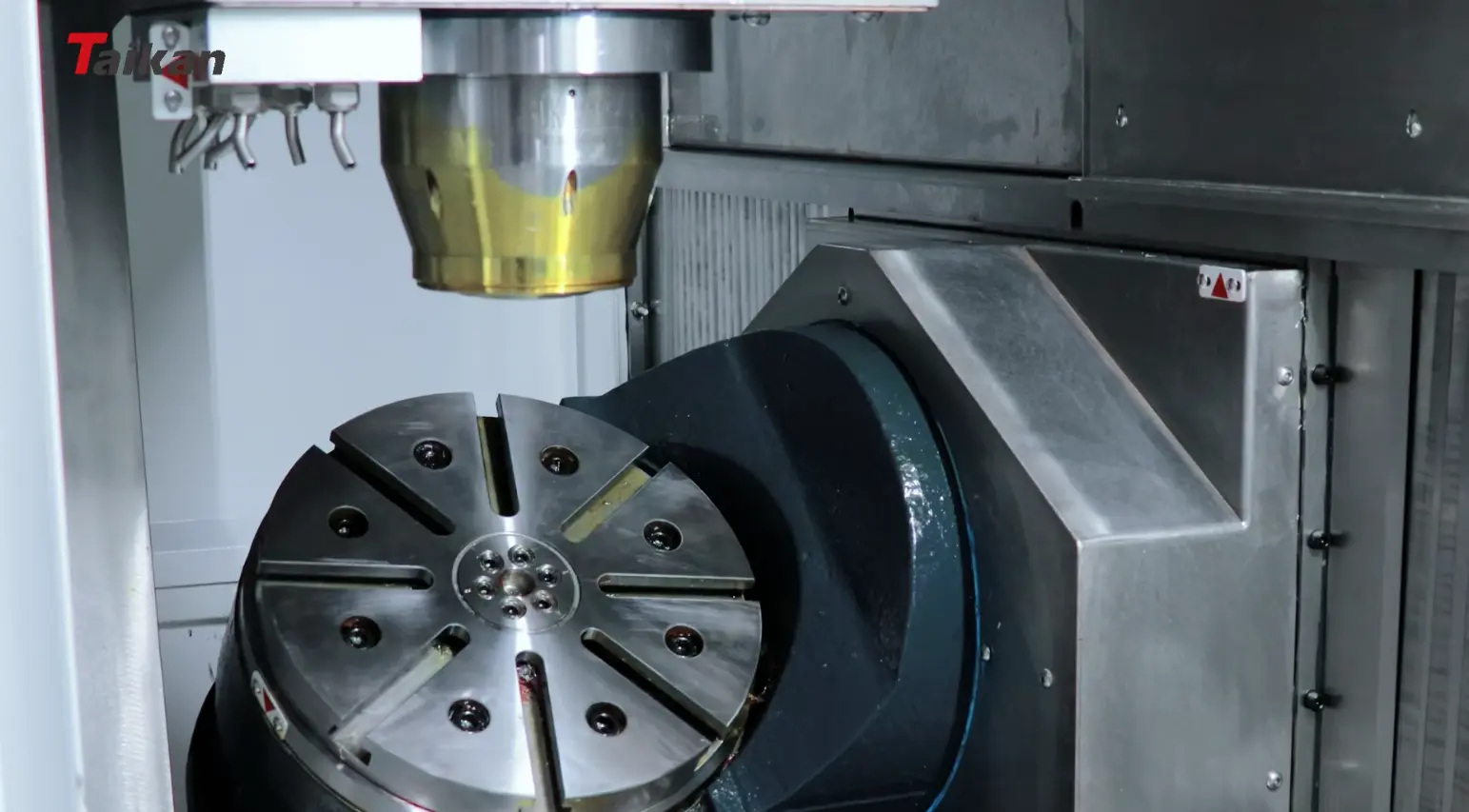

  Dalam konfigurasi ini, meja berputar dan miring sementara spindel tetap diam. Mesin trunnion banyak digunakan untuk pemesinan presisi tinggi komponen berukuran kecil hingga menengah, terutama di bidang kedirgantaraan dan manufaktur cetakan presisi.

• Mesin kepala putar
  Di sini, kepala spindel yang melakukan gerakan rotasi. Desain ini memberikan fleksibilitas yang lebih besar saat memesin benda kerja yang lebih besar atau lebih tinggi, sehingga cocok untuk komponen struktural yang kompleks.

• Mesin tipe gantry


Pusat pemesinan tipe gantry 5-sumbumemiliki struktur jembatan yang memberikan kekakuan dan stabilitas yang sangat baik. Mesin ini umum digunakan untuk komponen besar dan tugas pemesinan berat di industri seperti otomotif dan manufaktur mekanik.

Solusi Pemesinan 5-Sumbu Taikan

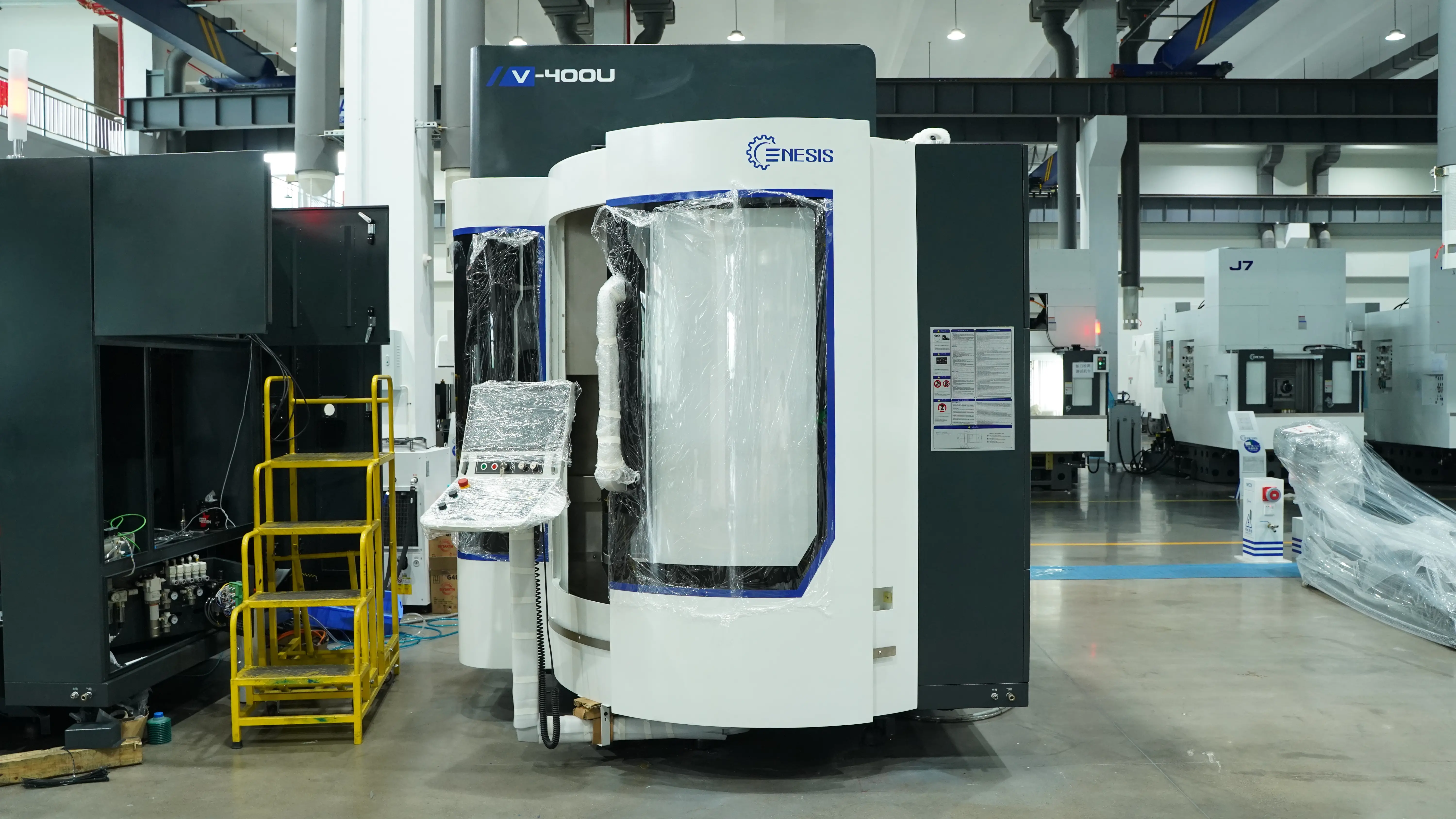

Untuk memenuhi permintaan yang terus meningkat akan produksi komponen presisi tinggi dan kompleks, Taikan Machine menawarkan beberapa solusi pemesinan 5-sumbu canggih. Misalnya,Pusat permesinan vertikal 5-sumbudirancang untuk pemesinan multi-permukaan presisi tinggi pada komponen kompleks.

Selain itu, Taikan menyediakan kemampuan penggilingan dan pembubutan terintegrasi melalui Seri FH-nyaPusat Pemesinan Penggilingan dan Pembubutan 5-Sumbu, yang memungkinkan beberapa proses pemesinan diselesaikan dalam satu penyetelan. Untuk manufaktur presisi skala besar, Taikan juga menawarkan pusat pemesinan 5-sumbu tipe gantry, yang memberikan kekakuan dan stabilitas yang diperlukan untuk memesin benda kerja yang lebih besar.

Dilengkapi dengan sistem kontrol CNC canggih dan teknologi spindel kecepatan tinggi, mesin-mesin ini dirancang untuk mendukung pemesinan yang efisien dan stabil dalam aplikasi industri yang menuntut.

Keunggulan Utama Pemesinan 5-Sumbu

Keunggulan utama mesin CNC 5-sumbu adalah kemampuannya untuk memesin komponen kompleks dalam satu penyetelan dengan menggerakkan alat potong di sepanjang lima sumbu yang berbeda. Ini mengurangi kesalahan pemosisian ulang, meningkatkan akurasi pemesinan, dan meningkatkan efisiensi manufaktur secara keseluruhan.

• Pengurangan Penyetelan

Dengan mengakses beberapa sisi benda kerja dalam satu pencekaman, pemesinan 5-sumbu menghilangkan pemosisian ulang berulang, mengurangi waktu penyetelan, dan meningkatkan akurasi.

• Penyelesaian Permukaan yang Lebih Baik

Lintasan alat yang berkelanjutan membantu menghindari bekas penyetelan yang disebabkan oleh pemosisian ulang komponen, menghasilkan penyelesaian permukaan yang lebih halus dan konsisten.

• Presisi yang Ditingkatkan

Sumbu rotasi tambahan memungkinkan penggunaan alat potong yang lebih pendek, mengurangi defleksi dan getaran alat, serta memungkinkan toleransi pemesinan yang lebih ketat.

• Efisiensi yang Meningkat

Penyetelan yang lebih sedikit dan operasi pemesinan yang berkelanjutan memperpendek siklus produksi dan meningkatkan produktivitas manufaktur.

• Fleksibilitas untuk Geometri Kompleks

Pemesinan 5-sumbu dapat menghasilkan undercut, rongga dalam, dan struktur multi-permukaan yang sulit atau tidak mungkin dicapai dengan mesin 3-sumbu tradisional.

Pemesinan CNC 3-Sumbu vs 4-Sumbu vs 5-Sumbu: Perbedaan Kunci

Bagaimana Memilih Mesin CNC 5-Sumbu yang Tepat untuk Pabrik Anda?

Memilih yang tepatMesin CNC 5-sumbubergantung pada keseimbangan antara persyaratan pemesinan, volume produksi, dan tujuan manufaktur jangka panjang.

• Ukuran dan Kompleksitas Komponen

Mulailah dengan menganalisis ukuran, berat, dan kompleksitas geometris dari komponen yang akan diproduksi. Komponen presisi berukuran kecil seringkali diuntungkan dengan mesin 5-sumbu gaya trunnion, sementara komponen struktural yang lebih besar mungkin memerlukan mesin tipe gantry dengan kekakuan yang lebih tinggi.

• Presisi dan Toleransi yang Diperlukan

Industri yang berbeda memerlukan toleransi pemesinan yang berbeda. Aplikasi seperti elektronik 3C, cetakan presisi, dan komponen kedirgantaraan seringkali membutuhkan akurasi posisi yang tinggi dan kinerja pemesinan yang stabil.

• Kinerja Spindel

Kecepatan, daya, dan torsi spindel menentukan kemampuan pemesinan. Spindel kecepatan tinggi ideal untuk aluminium dan komponen presisi, sementara torsi yang lebih tinggi diperlukan untuk material yang lebih keras.

• Sistem Kontrol CNC

Sistem CNC yang andal dengan kemampuan interpolasi dan sinkronisasi 5-sumbu yang kuat memastikan lintasan alat yang mulus dan gerakan multi-sumbu yang stabil selama operasi pemesinan yang kompleks.

• Kekakuan Mesin dan Stabilitas Termal

Struktur mesin yang kaku dan kontrol termal yang stabil sangat penting untuk menjaga akurasi pemesinan selama siklus produksi yang panjang.

• Biaya dan Nilai Jangka Panjang

Selain investasi awal, produsen harus mengevaluasi manfaat jangka panjang dari peningkatan efisiensi, pengurangan penyetelan, dan output produksi yang lebih tinggi.

• Pengalaman Pemasok dan Dukungan Teknis

Bermitra denganProdusen mesin CNC asal Chinayang berpengalaman, seperti Taikan, memberikan akses ke pelatihan profesional, dukungan pemeliharaan berkelanjutan, dan bantuan teknis sepanjang siklus hidup mesin.

FAQs

T: Apa itu pemesinan CNC 5-sumbu?

J: Ini adalah proses di mana mesin bergerak sepanjang lima sumbu (tiga linier, dua rotasi) untuk memesin komponen kompleks dari berbagai sudut dalam satu penyetelan.

T: Bagaimana perbedaan pemesinan 5-sumbu dengan 3-sumbu?

J: Perbedaan utamanya adalah penambahan dua sumbu rotasi. Sementara mesin 3-sumbu hanya bergerak sepanjang arah X, Y, dan Z, mesin 5-sumbu dapat memiringkan dan memutar alat atau benda kerja. Ini memungkinkan akses yang lebih baik ke permukaan kompleks, mengurangi jumlah penyetelan, dan meningkatkan presisi pemesinan.

T: Apakah pemesinan CNC 5-sumbu cocok untuk pabrik kecil?

J: Ya, dengan model seperti Seri T-U Taikan, ini dapat diakses untuk pekerjaan presisi di sektor 3C atau mekanik, menawarkan skalabilitas.

T: Industri mana yang paling diuntungkan dari pemesinan CNC 5-sumbu?

J: Industri yang membutuhkan geometri kompleks dan presisi tinggi mendapatkan manfaat paling besar. Ini termasuk kedirgantaraan, kendaraan energi baru (NEV), elektronik konsumen (3C), perangkat medis, dan manufaktur mekanik canggih.

T: Perawatan apa yang diperlukan untuk mesin CNC 5-sumbu?

J: Perawatan rutin biasanya mencakup pemeriksaan kinerja spindel, sistem pelumasan, keselarasan sumbu, dan komponen kontrol CNC. Perawatan yang tepat membantu menjaga akurasi pemesinan dan memperpanjang masa pakai mesin.

T: Mengapa memilih mesin CNC 5-sumbu Taikan?

J: Dengan pengalaman 20 tahun, paten, dan dukungan global, Taikan memberikan solusi yang andal dan dapat disesuaikan.
